Как организовать камин с водяным контуром отопления: плюсы и минусы

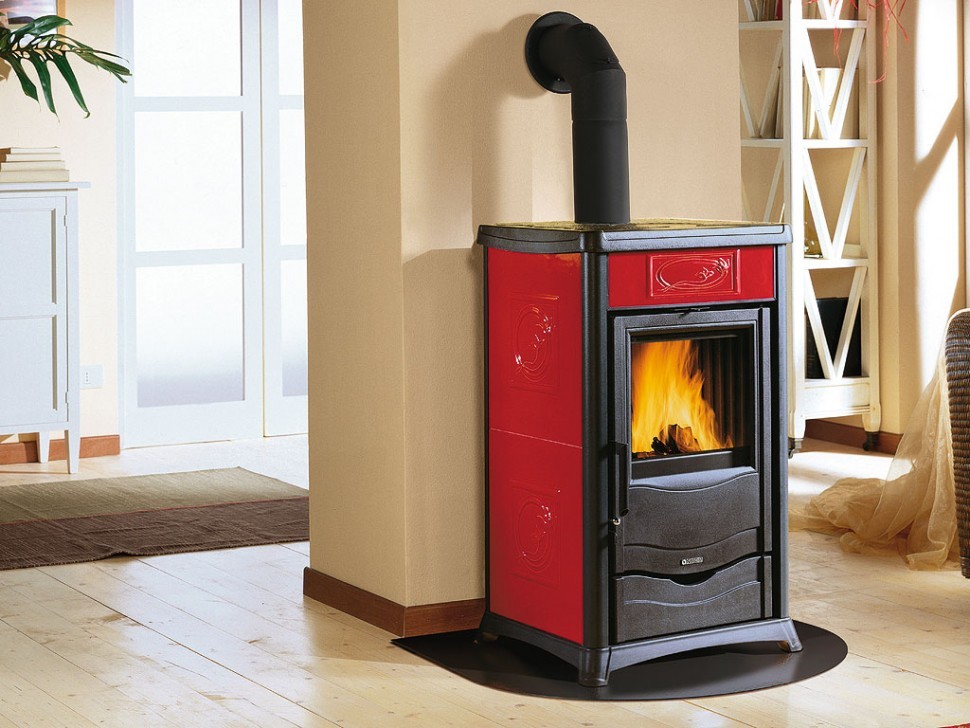

Установка классического камина не позволит отопить сразу весь дом. Сегодня просто скорее декоративный предмет, украшающие интерьер. Однако применение современных технологий позволяет использовать твердотопливный камин для организации системы отопления. Имеется в виду печь-камин, оснащенную водяным контуром, который, в свою очередь, подключается к радиаторам. Возможная площадь отопления зависит от показателя тепловой мощности и установленного числа радиаторов. Разберем основные плюсы и минусы установки каминов с водяным контуром и базовые нюансы организации такой системы.

Особенности конструкции

Рассмотрим основные нюансы конструкции каминов с водяным контуром:

  • В классическом камине топка может быть открытой или закрытой. Открытые конструкции отличаются невысокими показателями теплоотдачи. В связи с этим использовать их в качестве источника тепла для системы отопления всего здания нерационально. Мощности такого оборудования достаточно лишь для обогрева одного помещения, то есть того, где камин установлен. Камин с закрытой топкой отличается большей эффективностью. КПД системы в этом случае будет значительно выше.
  • В отличие от классического камин с водяным контуром имеет двойные стенки. Внутри них расположена система теплообменника-змеевика.

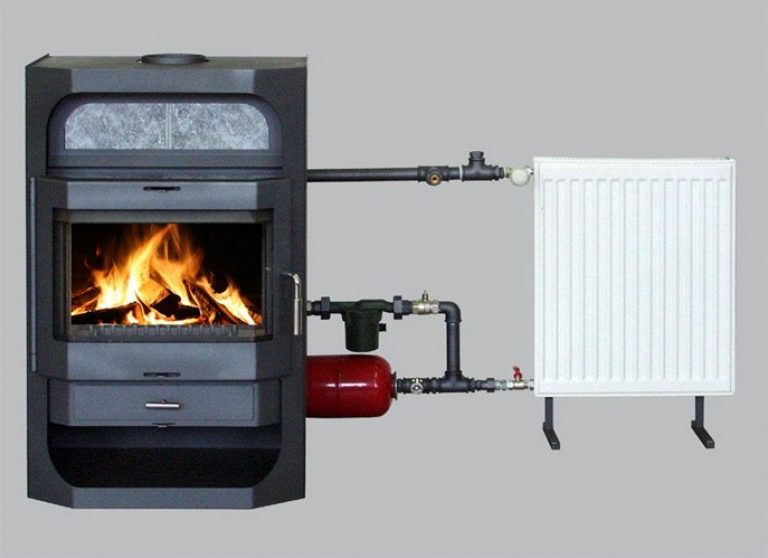

  • Теплообменник, нагреваемый от горения твердого топлива, соединен с системой отопления: трубопроводом и подключенным радиатором.
  • Дополнительно камин может применяться для организации горячего водоснабжения.
  • В качестве топлива традиционно применяются дрова. Однако для повышения теплоотдачи и эффективности в целом рекомендуется использовать специальные брикеты. Они производятся на основе опилок. Это топливо дает больше тепла, оставляя при этом совсем небольшой объем золы.

Таким образом, камин с водяным контуром выполняет сразу две функции. С одной стороны, он украшает интерьер, является его значимым элементом. С другой стороны эта конструкция позволяет отопить дом. Основой такой системы может служить как собранный самостоятельно или на заказ кирпичный камин, или готовая печь-камин. На рынке предлагается множество моделей различной конфигурации и мощности.

Устройство камина

Камин, к которому подключается водяной контур, в своей конструкции имеет ряд особенностей. Поскольку он должен нагревать воду, внутри помещается металлический теплообменник. Внутри него вода циркулирует, ее температура повышается под воздействием горения топлива. Теплообменник производится в виде змеевика либо лабиринта.

Установка аккумулятором дает возможность проводить отбор теплоносителя по мере необходимости. Кроме того это позволяет подключить систему к водопроводу для организации горячего водоснабжения.

Монтаж резервуара внутри камина станет причиной неоправданного увеличения габаритов последнего. Обычно установка аккумулятора производится непосредственно при выходе трубопроводы из теплообменника. Сам бак стоит рядом с камином. Чтобы металл теплообменника не разрушался под воздействием открытого пламени, он помещается между двумя стенками камина. Другой вариант - погружение змеевика в полость камина, которая заполняется водой. Такая конструкция носит название водяная рубашка. Она подходит для монтажа системы для обогрева небольших коттеджей.

Плюсы и минусы каминов с водяным контуром

Среди достоинств каминов с водным контуром стоит отметить:

  • Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
  • Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
  • Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
  • Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

  • Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
  • Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

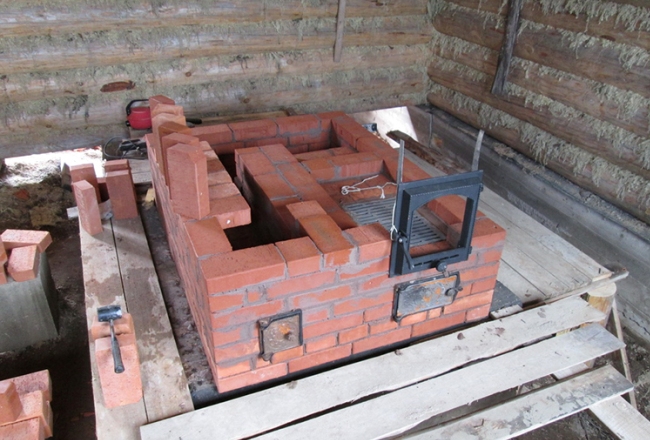

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов. На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина. Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника - небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

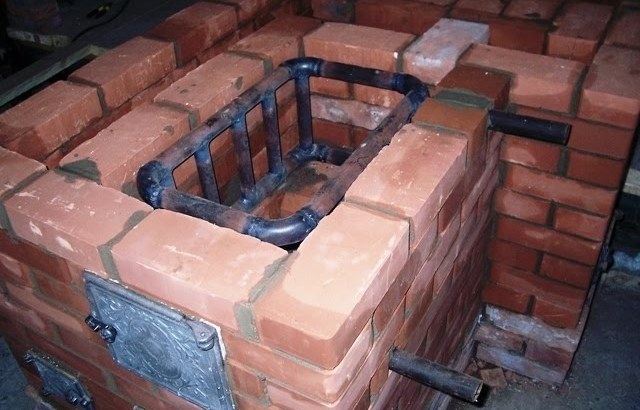

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

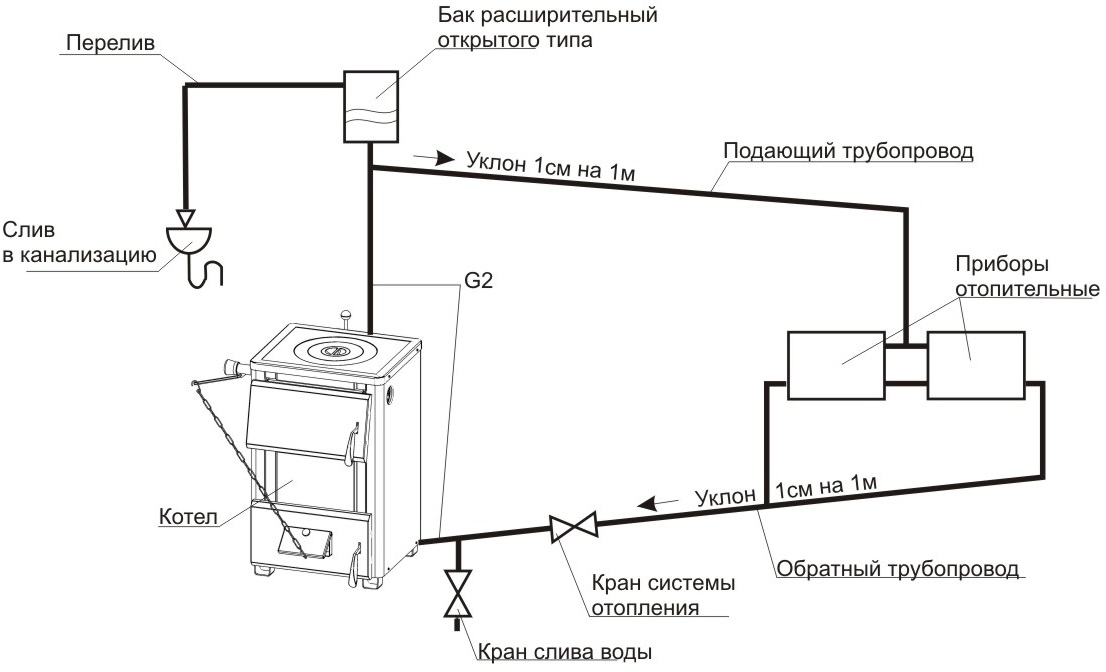

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

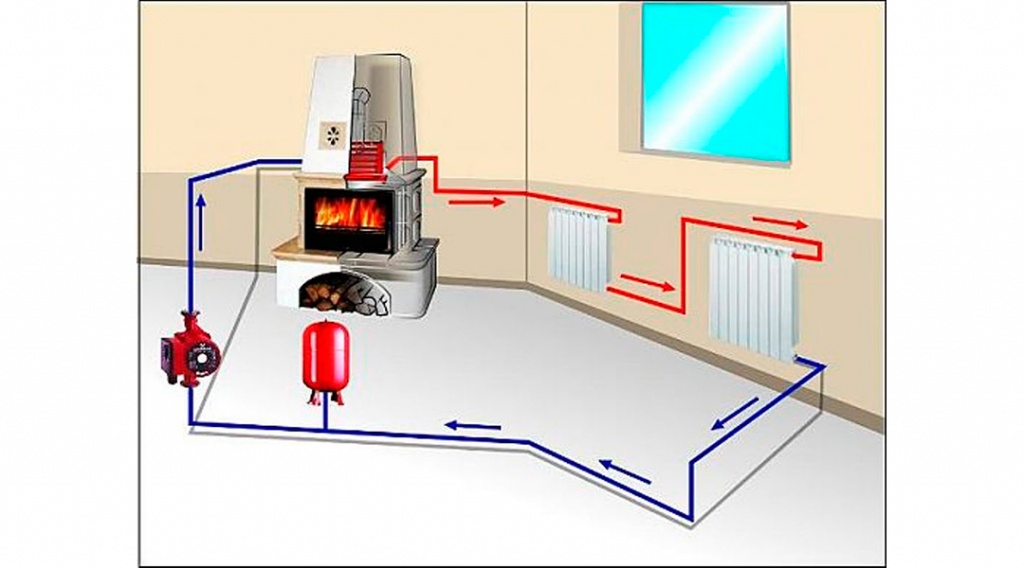

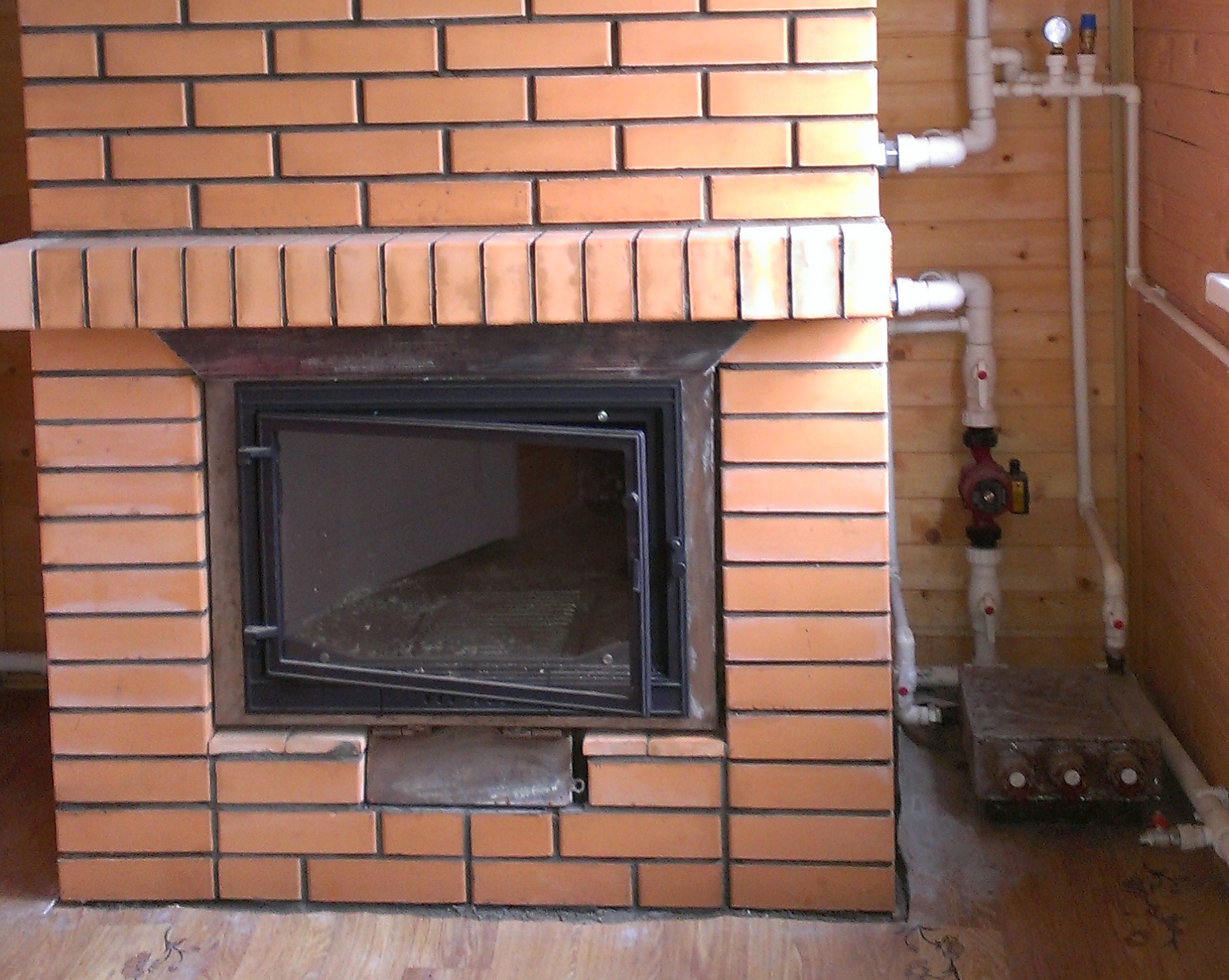

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

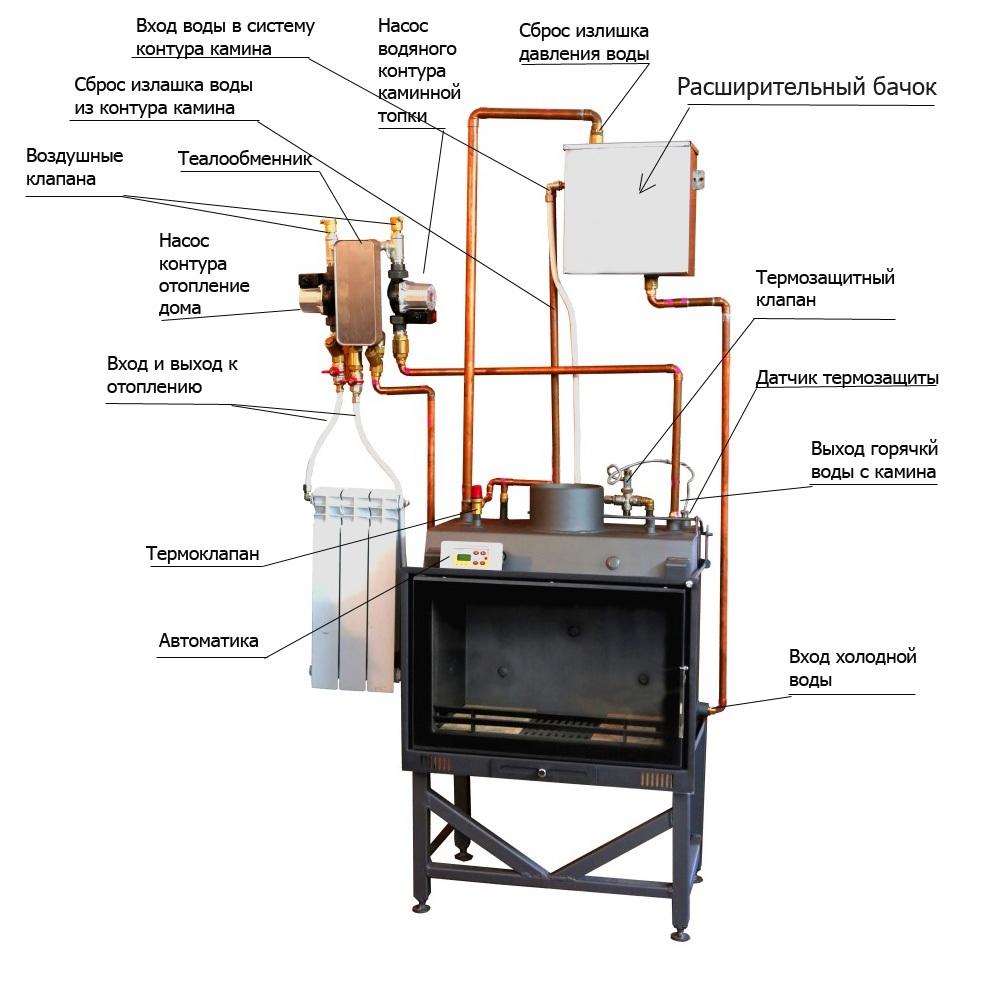

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.
