Привет, друзья! В начале лета я писал пост о том, как делал самодельный теплый пол. Вот ссылка на пост. В комментариях к нему было много критики по поводу того, что эта система не будет работать без насосо-смесительного узла и коллектора. Типа деньги, выкинутые на ветер. На прошлой неделе мы закончили полы и начали установку системы отопления (отопление ставили монтажники от компании-производителя). И теперь я могу показать, как можно обойтись без смесительного узла и коллектора, а просто подключить контуры полов к системе отопления.
Итак, в доме всего три помещения с теплыми полами:
- Коридор – 17 квадратов;
- Кухня – 9 квадратов;
- Санузел – 4,5 квадрата.
В идеале для пола нужно выводить отдельную трехконтурную линию отопления от котла, насосно-смесительную группы и трехточечный коллектор. Не считая усложнившейся работы по прокладке труб обошлось бы все это удовольствие в 16-20 тысяч, в зависимости от производителя (можно дешевле, но там настоящая рулетка по качеству).

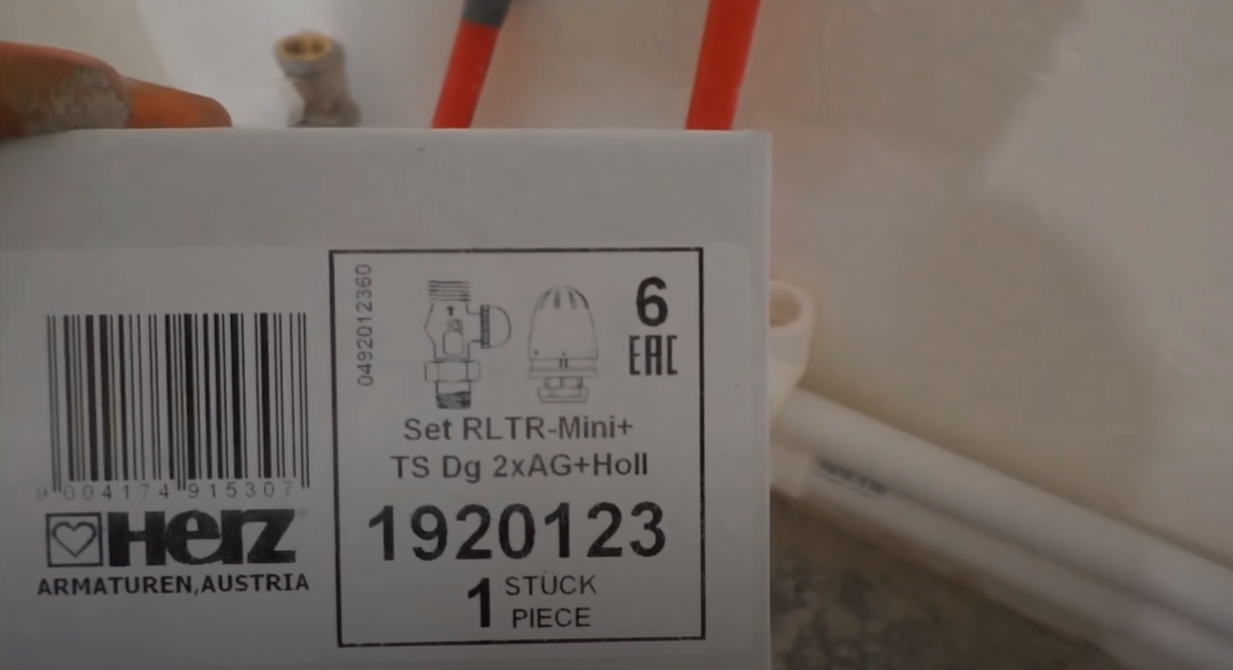

Как написал выше, я подключал, подогрев пола в каждой комнате напрямую к системе отопления дома, а для регулировки температуры использовал rtl-кран. Штука не дешевая, зато работает автоматически, достаточно один раз выставить комфортный режим нагрева, и дальше внутренний термостат будет поддерживать ее при колебаниях температуры теплоносителя. В общем точно также, как и коллекторная группа, только другим способом.

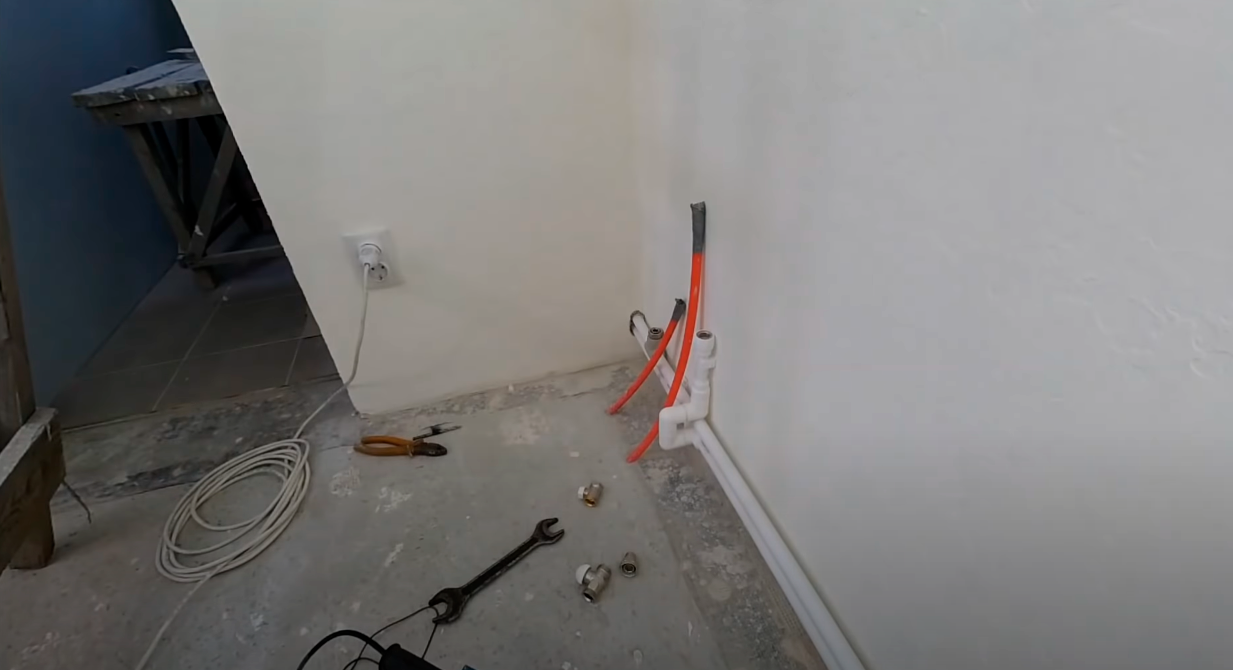

Единственное, на что нужно обратить внимание – это мощность насоса отопления, его должно хватать и на длину контура полов. Этот кран ставится на обратку, а, чтобы в случае повреждения когтура была возможность перекрыть воду только для пола, на входе поставил обычный радиаторный краник. Вот так система выглядит до подключения.

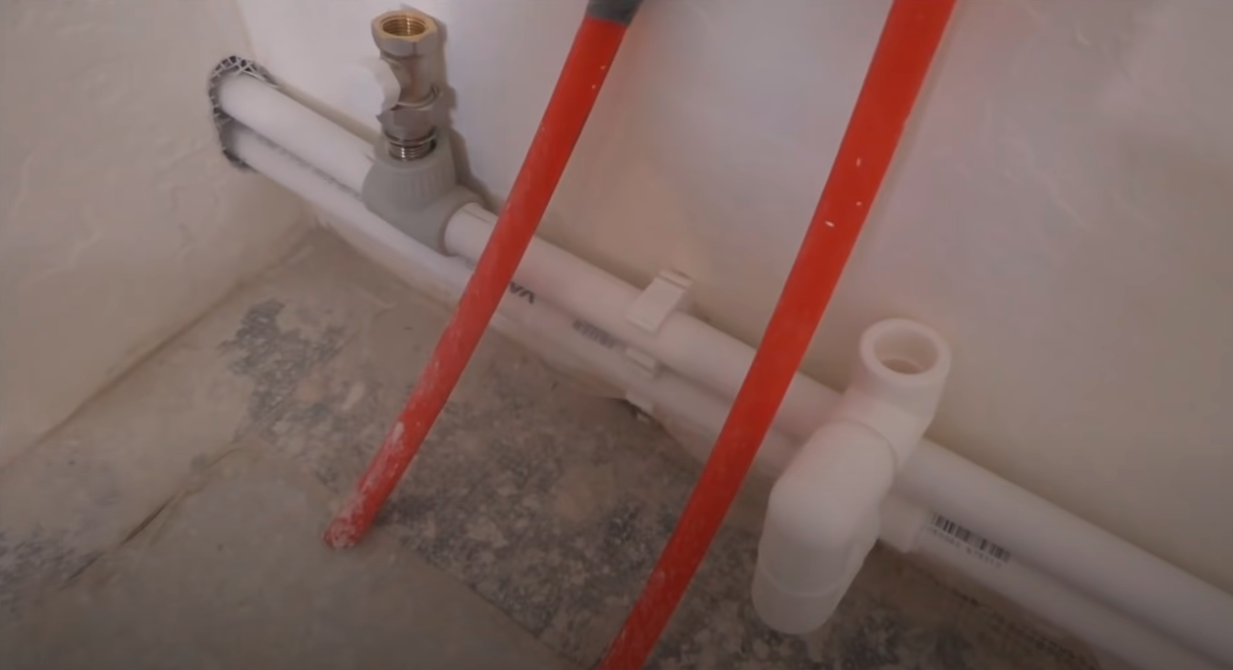

Теперь добавил обход подающей трубы (уже опосля сообразил, что можно было использовать обвод и получилось бы не так громоздко, но уже есть как есть).

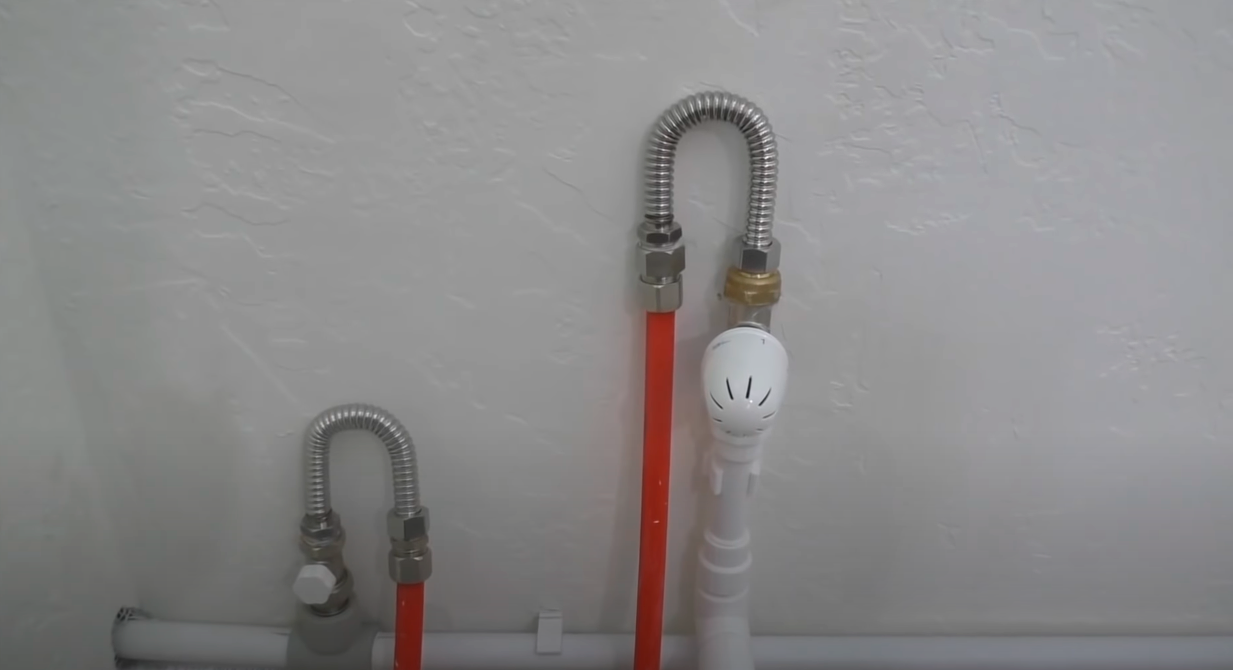

Гибким шлангом соединил контур пола и краны. Вот так выглядит коридор.

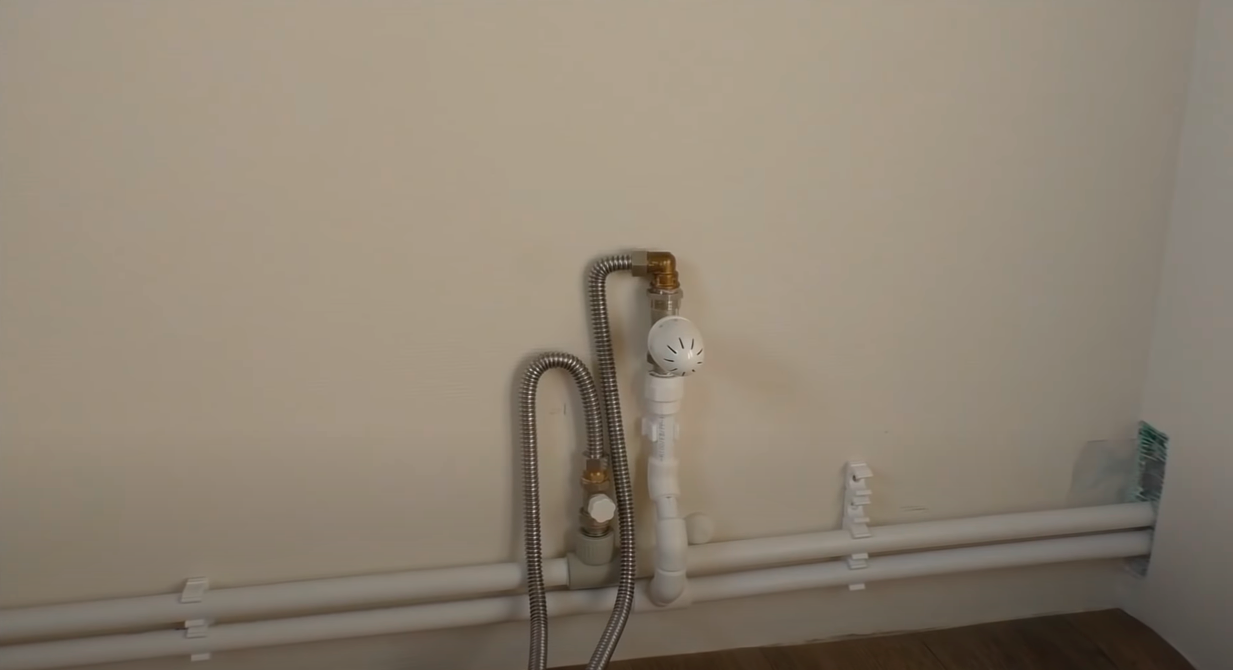

Кухня.

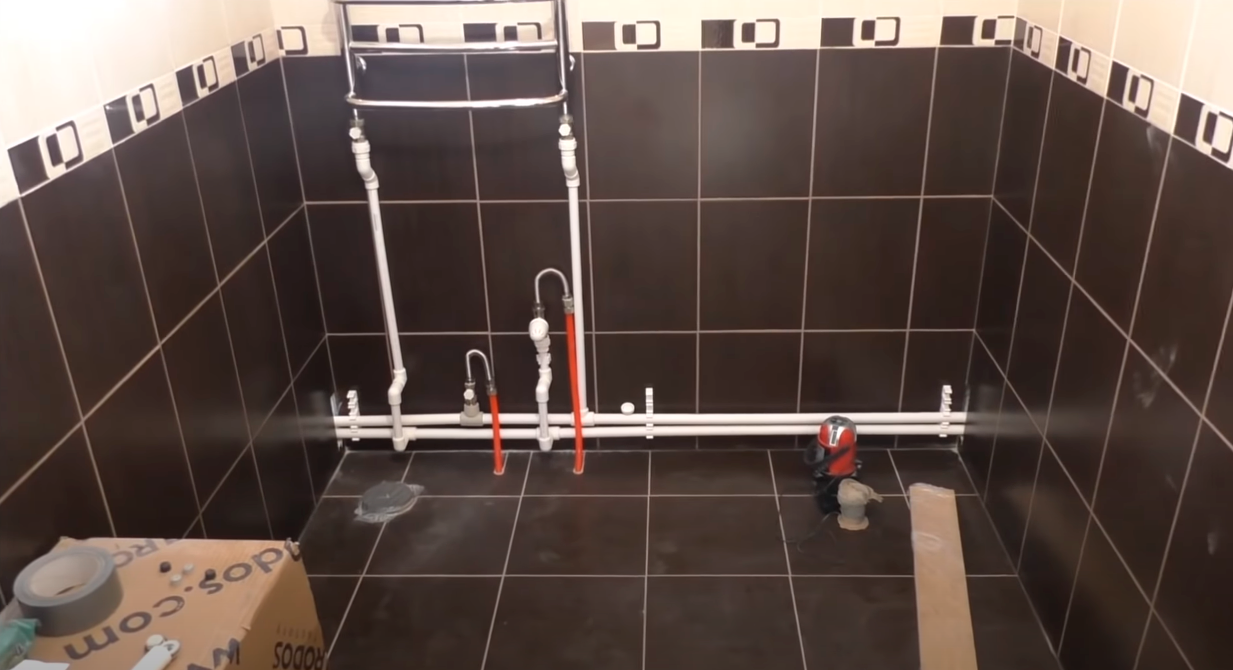

Санузел.
Заполнение и опрессовку системы отопления показывать не буду, на эту тему есть тысяча и одна статься в интернете. Я ничего сверхординарного не делал.

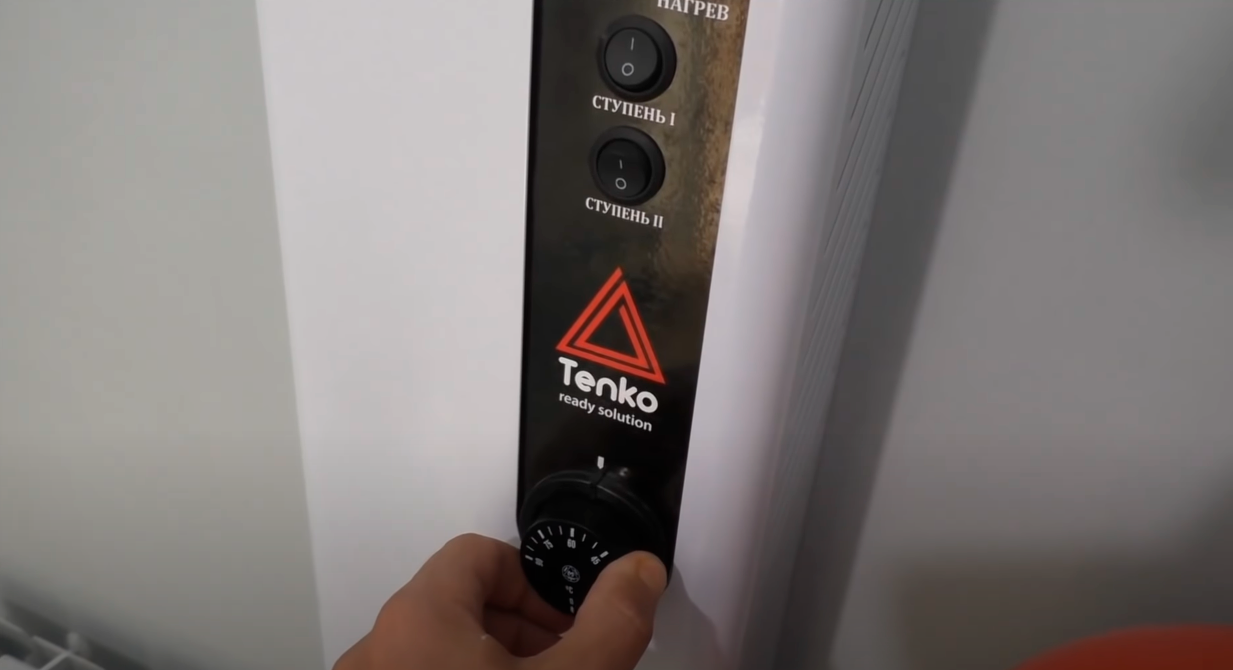

Пробный запуск делал на температуре котла 60 градусов, для обкатки.

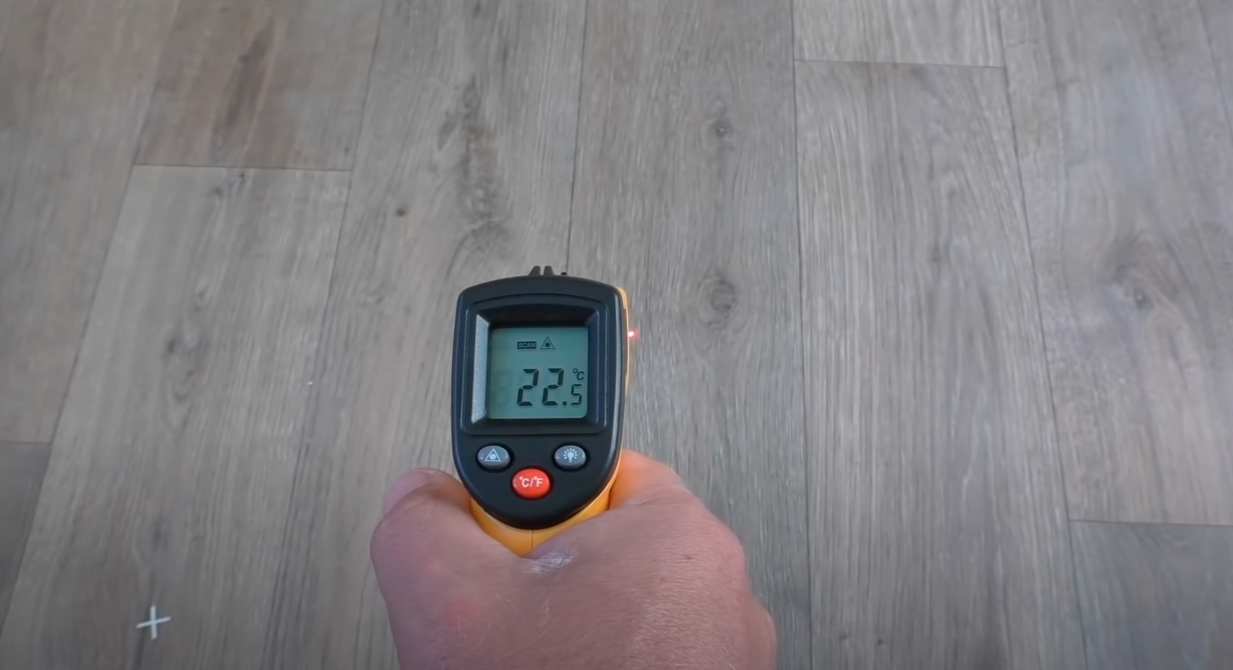

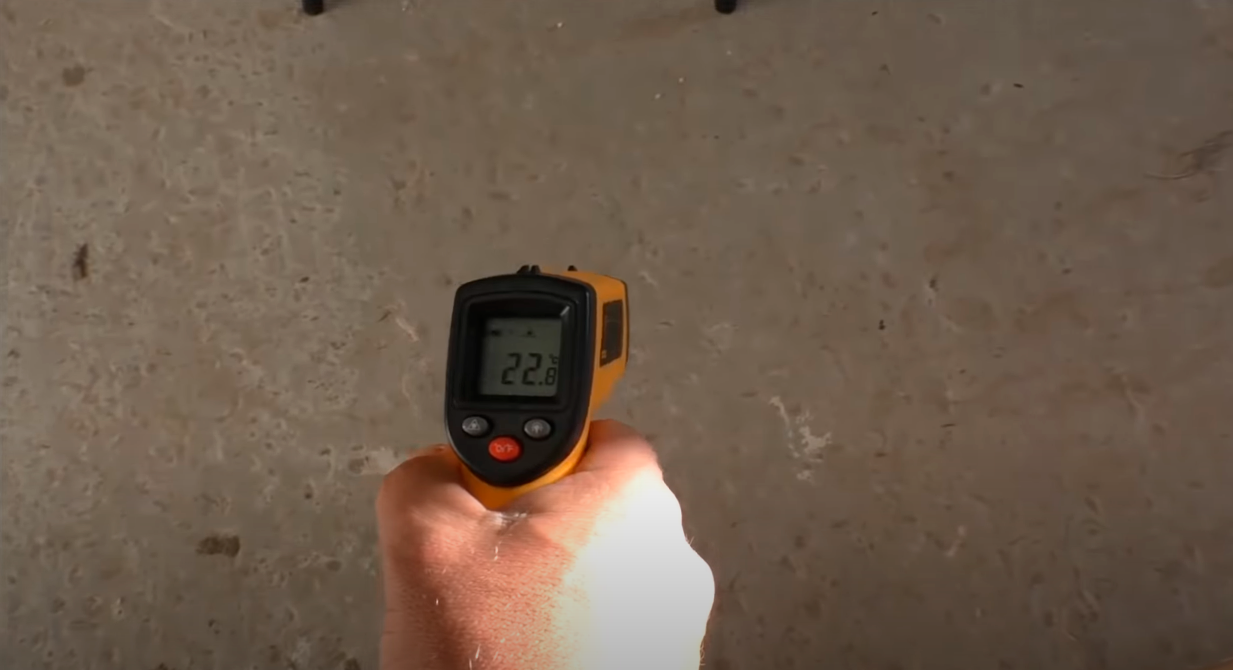

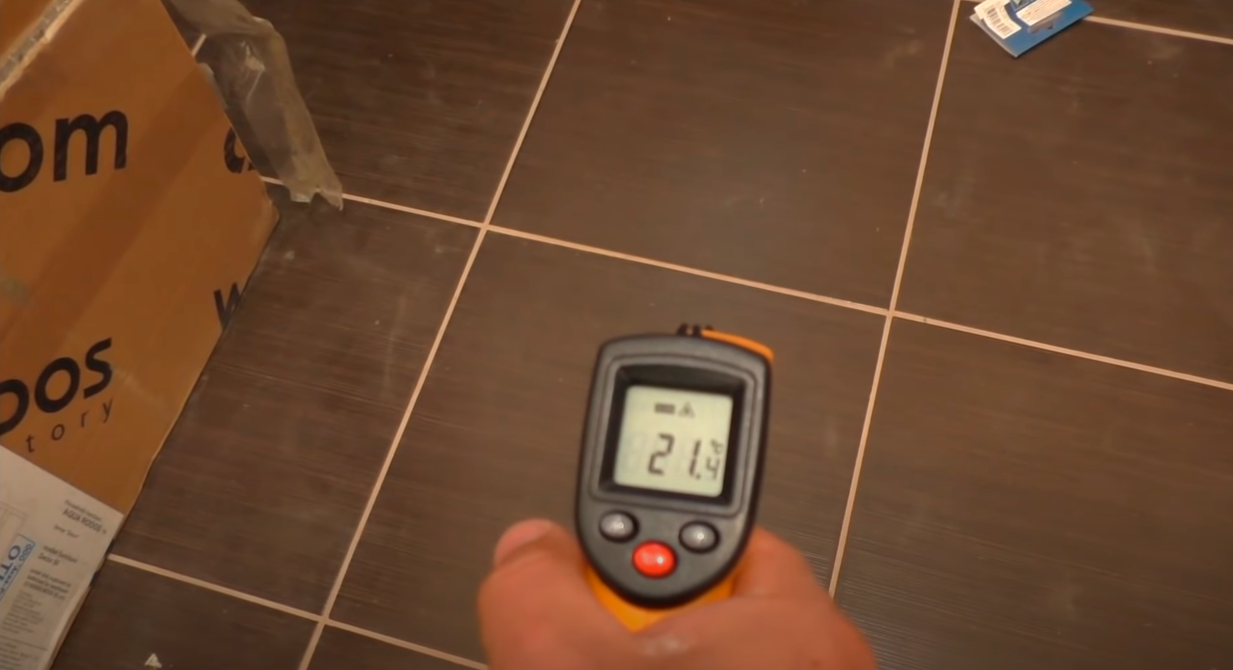

Исходные показатели температуры по помещениям такие:
Кухня
Санузел
Коридор

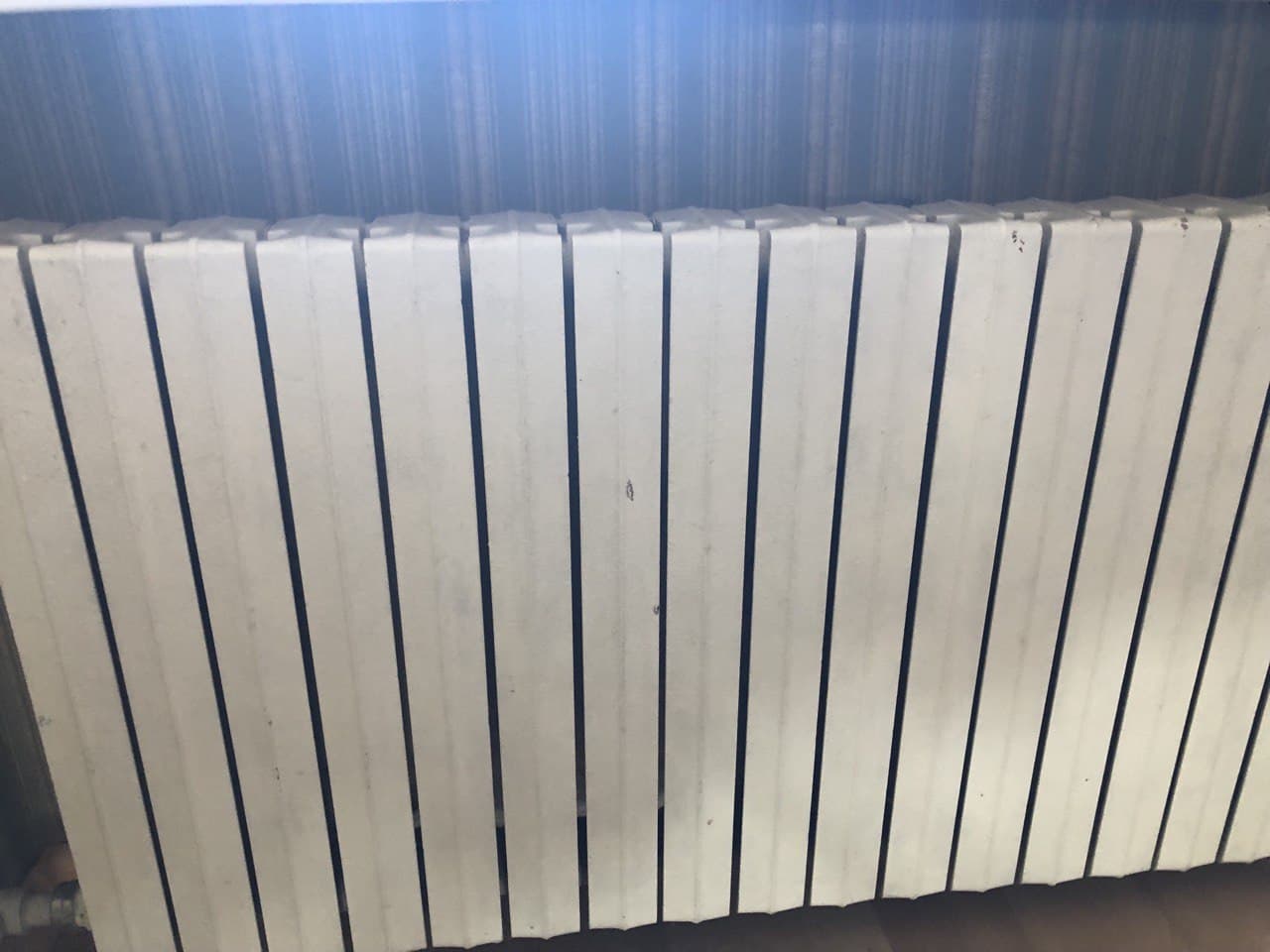

После запуска отопления оставил работать на сутки. Вот что имеем через сутки (ближайший к котлу радиатор на первом фото).

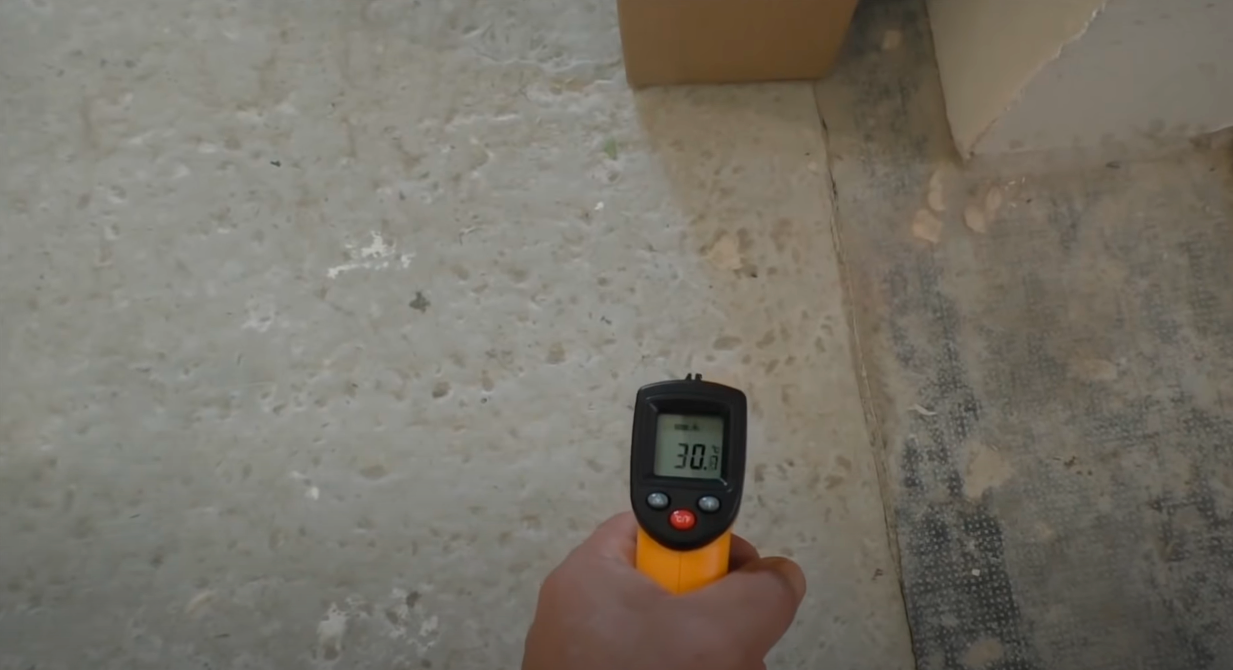

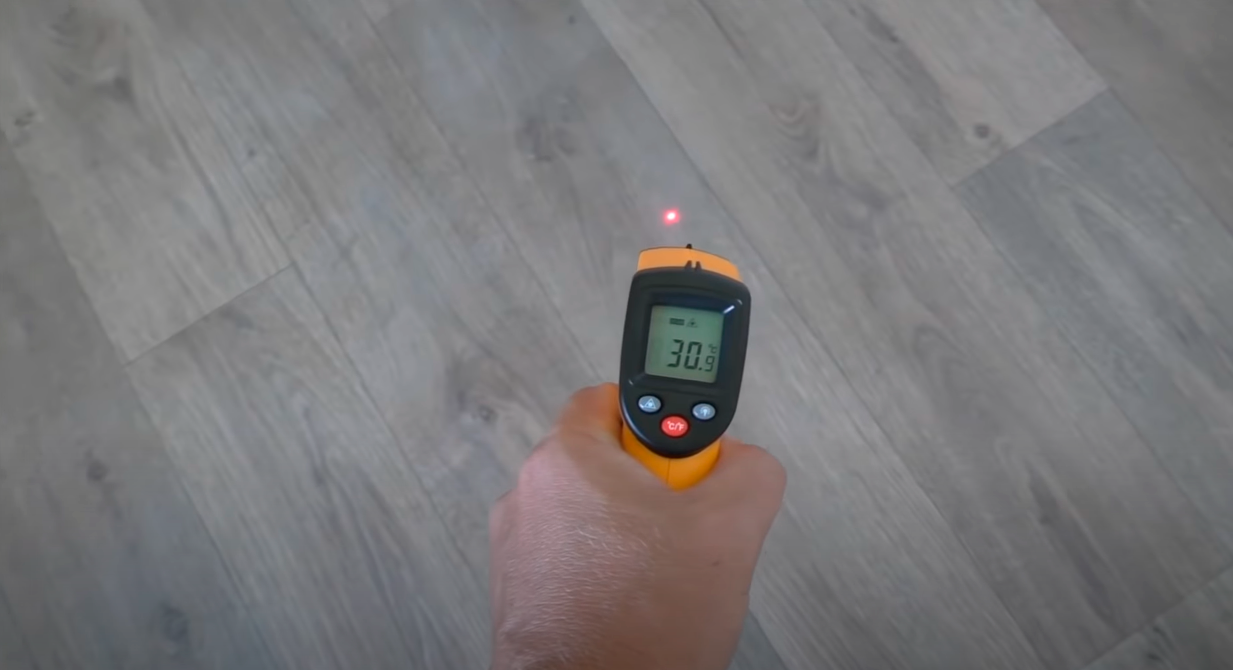

Вот такая температура на кухне, при открытом на полную кране.

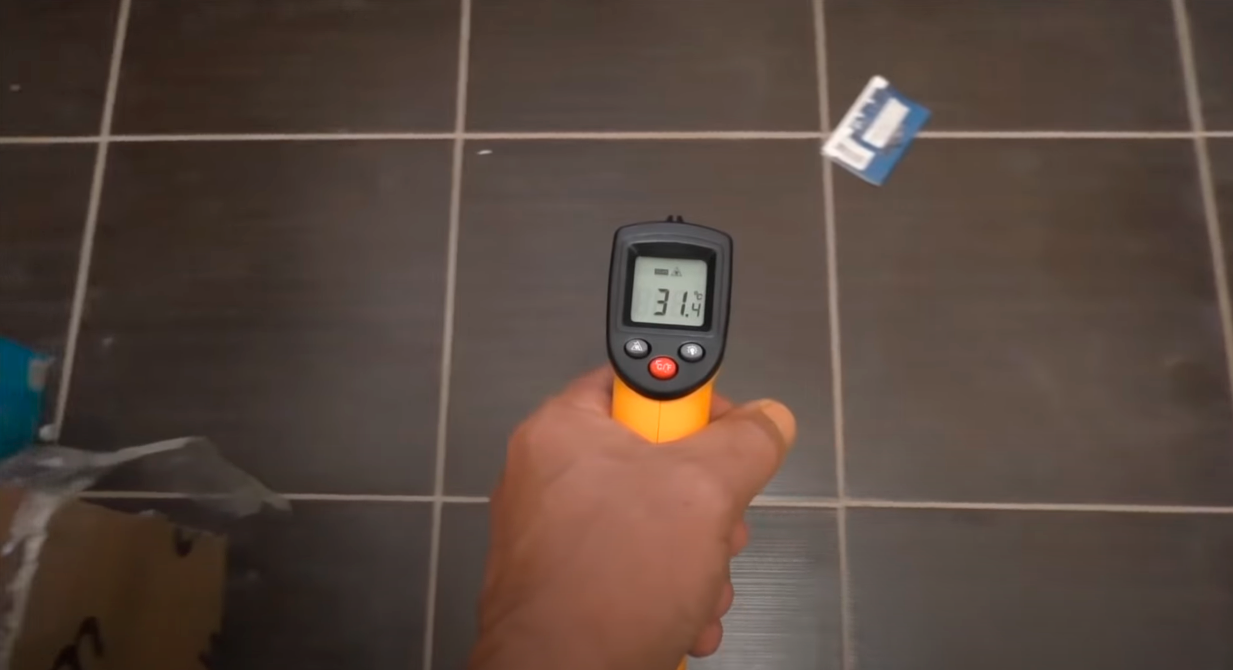

Это в коридоре.
А вот санузел.
Итого, система работает исправно, пятки припекать не будет. Только в морозы нужно будет увеличить температуру теплоносителя. По стоимости вышло вот как:
- Rtl-кран (3 шт) – 11000 рублей;
- Кран для радиатора (3 шт) – 1000 рублей;
- Шланги – 2000 рублей.
То есть на 11-15 тысяч дешевле, чем стандартная система. А результат одинаковый. Может показаться, что это немного, но экономия ведь так и работает: там чуть-чуть сэкономил, тут немного – смотришь, а 100-150 тысяч набежало. Главное не экономить в ущерб качеству.
Такие вот дела, народ! Всем уюта!
