Друзья, привет! Не знаю кто как, а я рос в маленькой двухкомнатной квартире в так называемом ДОСе (дом офицерского состава). Комнату делили на двоих с сестрой, поэтому лишнего места, чтобы расположить в ней более или менее внушительный спортивный снаряд не представлялось возможным. Занимаясь с 5-го класса легкой атлетикой, я мечтал о турнике 3 в 1, но приходилось довольствоваться обычным турником в межкомнатной двери.
У моей племянницы проблем с местом в комнате нет, но и турник ей без надобности. Все же, в наше время, когда дети на улицу выходят только из-под палки, для полноценного развития нужна хоть какая-то физическая активность. Поэтому, по строгому настоянию сестры, срукожопил из г..на и палок смастерил для юной леди шведскую стенку из полипропиленовых труб и комплектующих к ним. О чем сегодня и пойдет речь (если появился вопрос почему не купить, загуглите цены на это удовольствие).
Семилетний ребенок весит немного, но мы делаем стенку на вырост, поэтому за основу возьмем армированную полипропиленовую трубу сечением 3,2 см и толщиной стенок 4 мм. Ширина лестницы 50 см, высота 2,5 метра. Для работы понадобилось:
- Труба полипропилоеновая - 12 м (6 шт по 2м)
- Крепеж - 15 шт.
- Тройник - 20 шт.
- Угол 90 градусов - 4 шт.
- Угол 45 градусов - 16 шт.
- Веревка - 10 м
- Канатная веревка 3 м

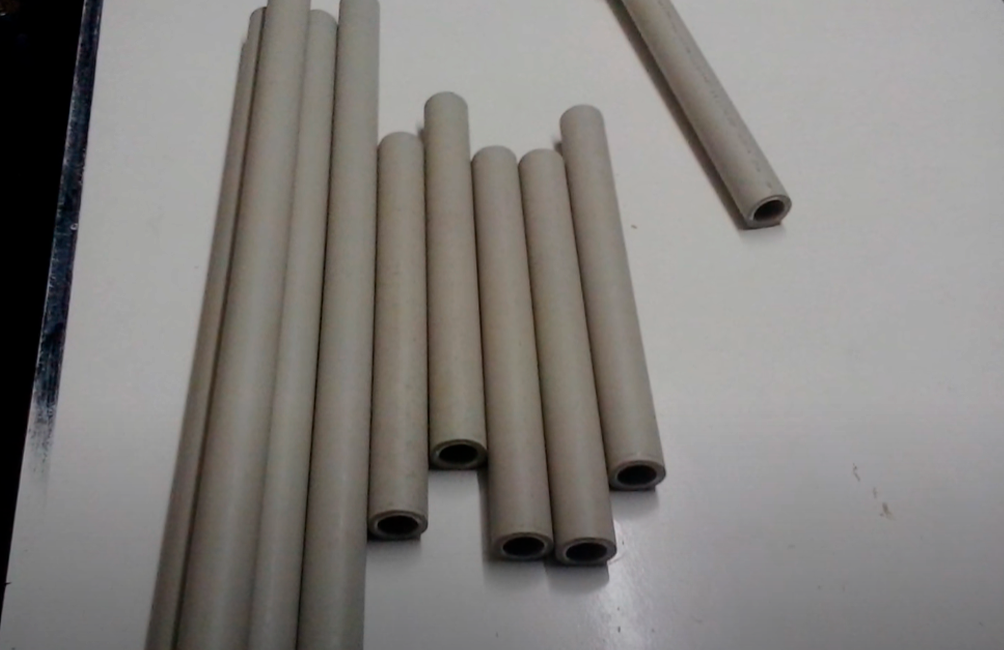

Трубы режем на сегменты двух размеров: 27 см для опорных частей и 52 см для перекладин. Сегментированность нужна для того, чтобы придать жесткость опорам. Если просто зафиксировать трубы крепежом, то из-за длинны они будут прогибаться даже под незначительным весом.

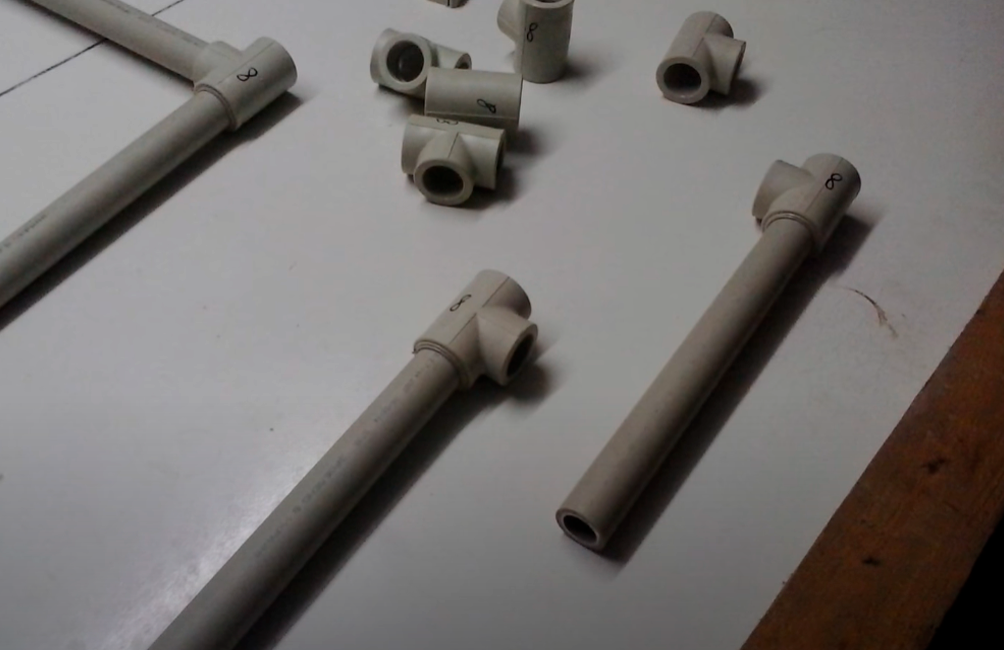

После нарезки труб, приступаем к впаиванию сегментов в тройники. Мы не делаем трубопровод, поэтому не беспокоимся о наглухо запаянных участках. Даже наоборот, вставляем трубы в переходник до упора.

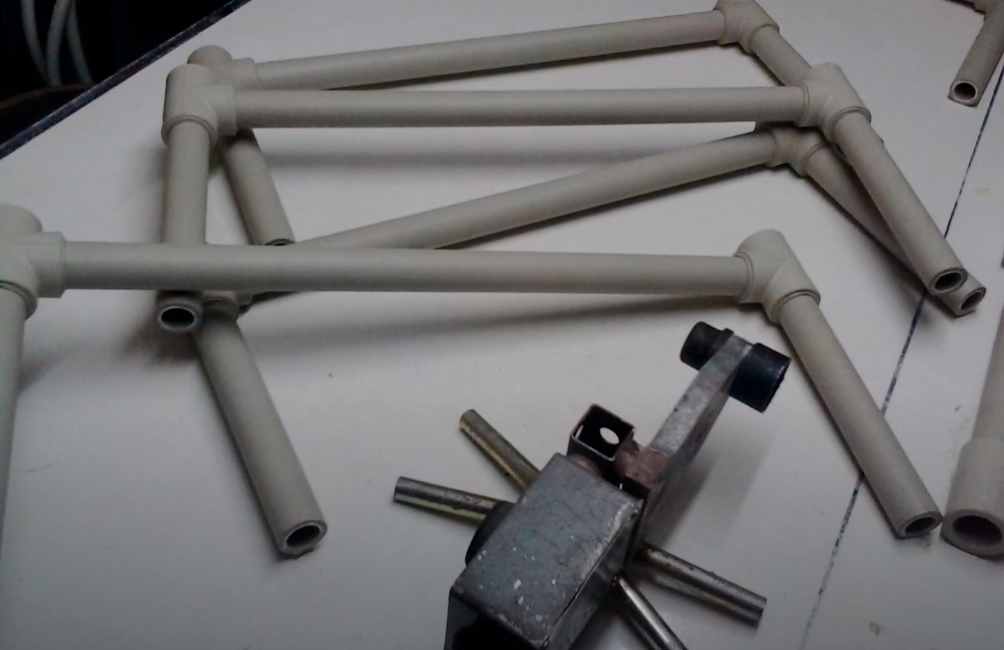

Для удобства делаем П-образные участки, которые в дальнейшем скрепим между собой.

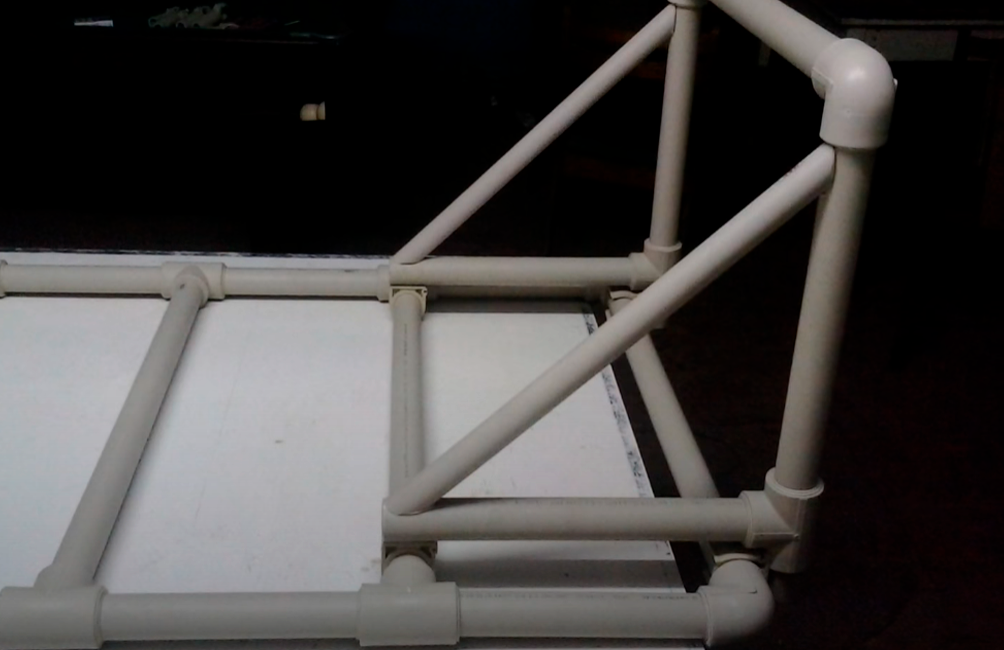

Изготавливаем раму и перекладину турника. Важно! Здесь первое слабое место – диагональная труба просто припаяна. В последствии она отвалилась. Повезло, что племянница успела перехватиться. Чтобы этого избежать, нужно дополнительно закрепить саморезом. Но умная мысля, как известно, приходит опосля.
С помощью крепежа соединяем турник с лестницей. На этом основная часть шведской стенки готова.

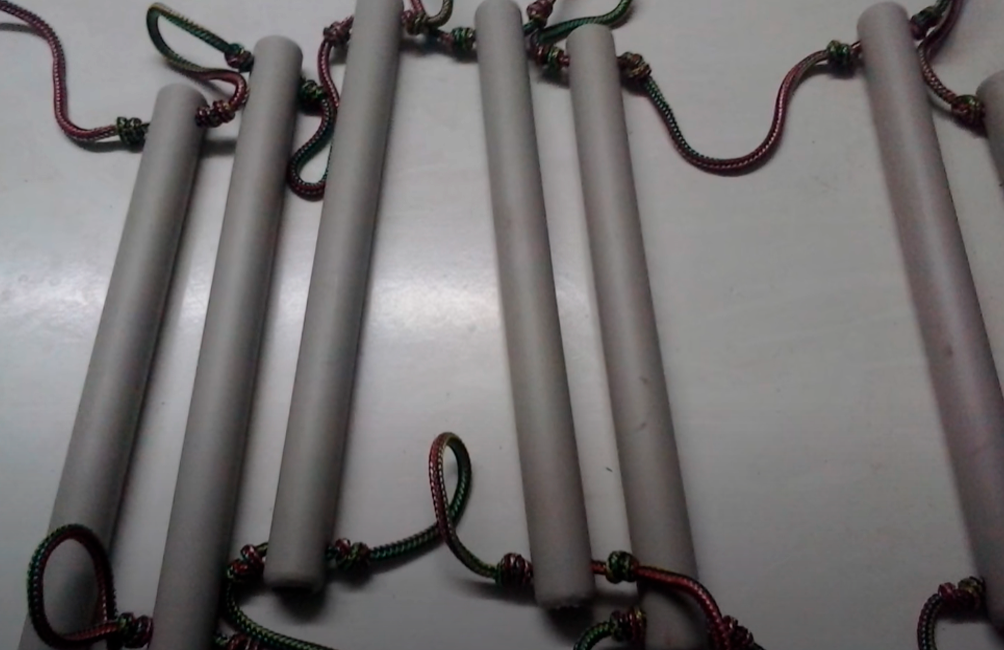

Но шведская стенка не будет полноценной без веревочной лестницы. Эта идея мне пришла в процессе, поэтому заглушки на концы трубы не купил. Режем на сегменты по 30 см. А чтобы совсем убого не смотрелось, просто оплавляем концы паяльником. Просверливаем отверстия с каждой стороны и с помощью узлов закрепляем наши перекладины на веревке.

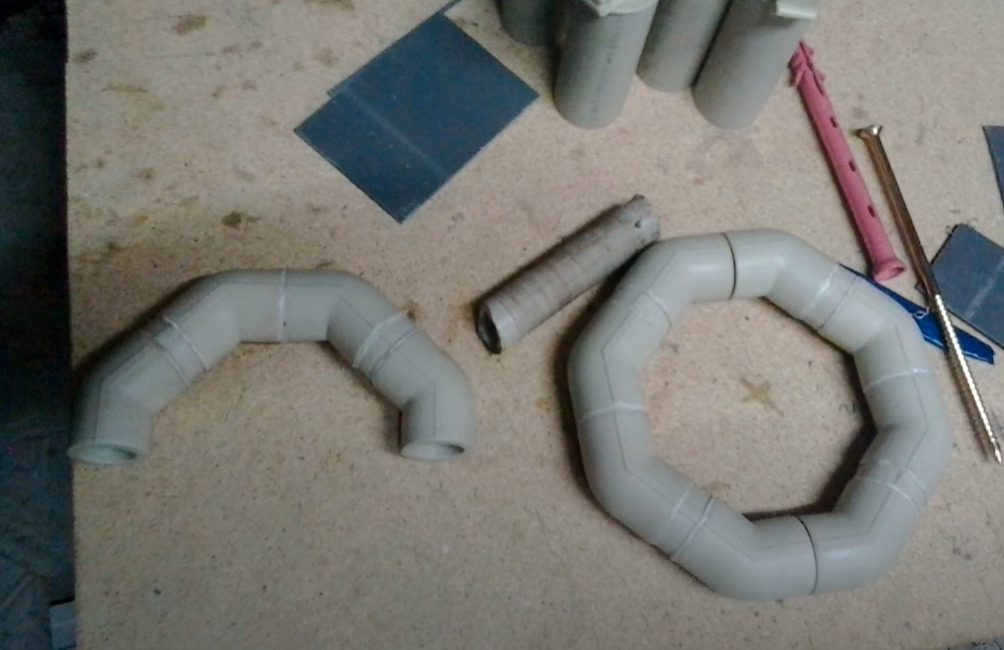

Ну и в финале делаем брусья. Для этого соединяем восемь 45-градусных угла. Сначала соединяем по 4, а потом спаиваем их вместе. Рекомендую просверлить отверстия для веревки заранее. Та еще задачка просверлить под прямым углом готовое кольцо (оцените размер саморезов, которыми крепеж фиксируется к стенке)

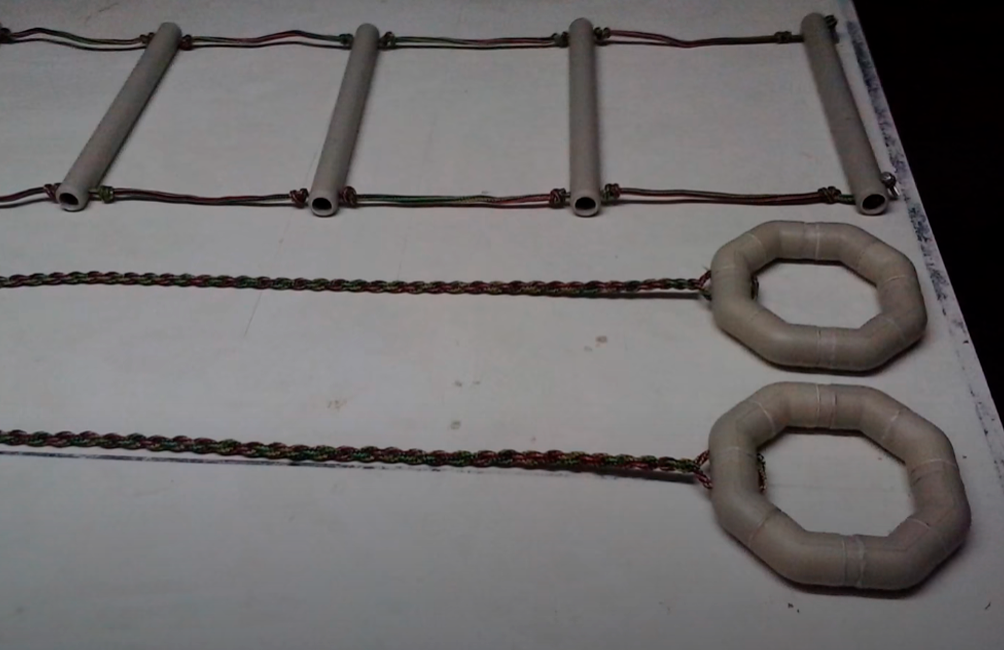

Готовые брусья и веревочная лестница.

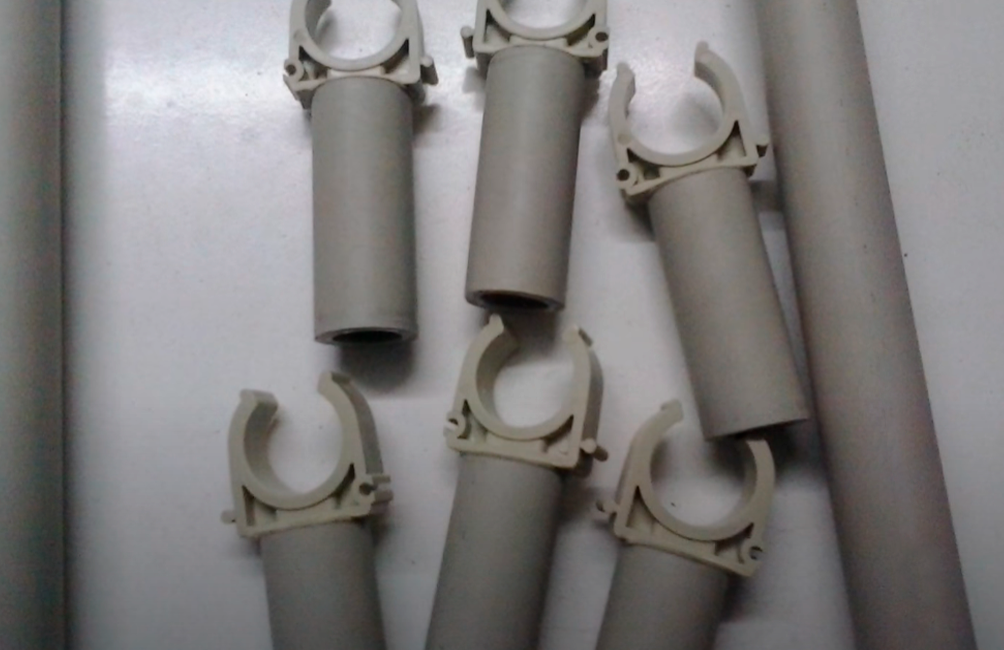

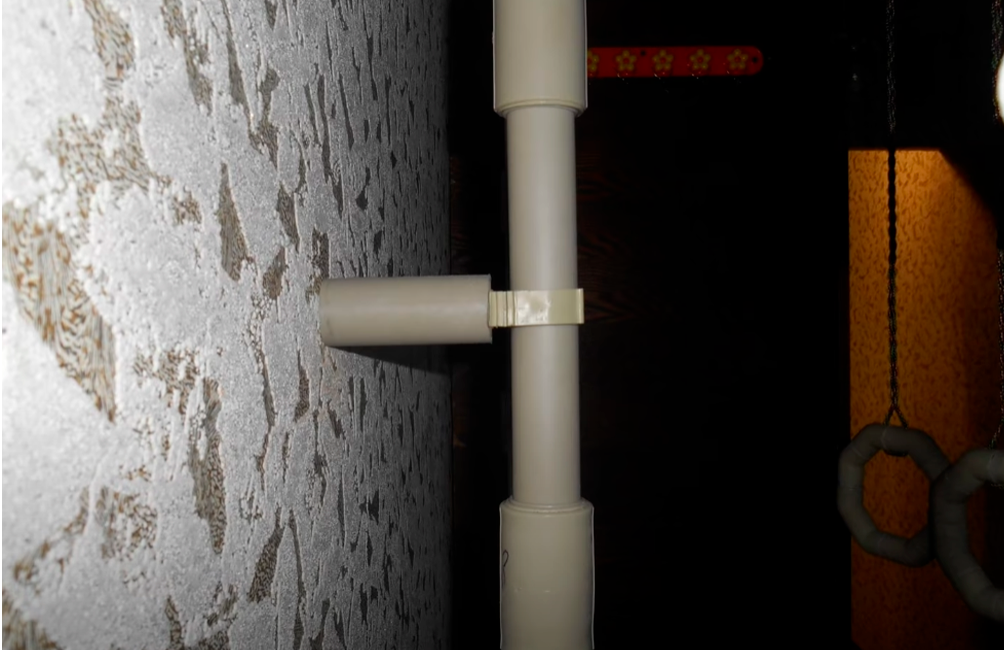

На этом конструкция готова. Далее крепим все это дело к стене. Для этого соединяем 5-и сантиметровые участки трубы с крепежом. Потом через крепеж вгоняем в стену саморезом на 18 см. Не надо опасаться, что она отвалится. Крепеж надежно удерживает конструкцию.
Фиксируем жесткую лестницу на крепеж.

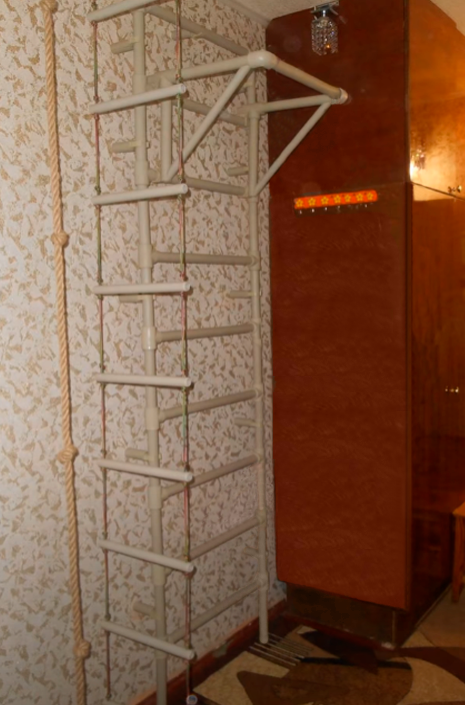

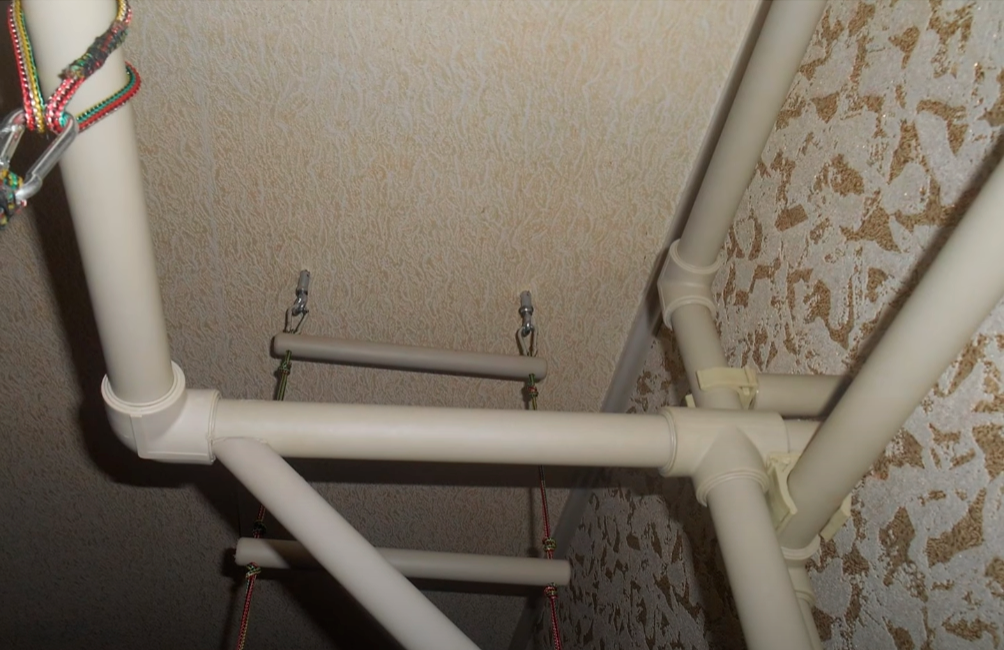

А веревочную крепим на потолочный кронштейн. И для полного комплекта рядом вешаем канат. На этом наша работа окончена. Можно сдавать заказчику.
Цена удовольствия - около 1600 рублей. При условии, что паяльник и резцы покупать не пришлось. Работа заняла весь день, с учетом поездки в магазинг. Заказчик, то есть сестра, доволен. А вот конечный потребитель не сильно вдохновился. Но тут уж, как говорится: «Наши полномочия все».
Такие дела, народ! Всем здоровья и бодрости!
