Из-за повышенной пожароопасности в деревянных домах обустройство электропроводки требует большей ответственности. Особенности строительства накладывают ограничения на электромонтажные работы. Например, приходится одновременно пытаться удовлетворить требования безопасности, упростить и удешевить процесс, а также обеспечить эстетику результата.
В нашем случае в доме из бруса было решено сэкономить, поэтому остановились на накладном монтаже проводки, то есть на кабель-каналах. Да, коммуникации остаются на виду, но зато любые проблемы с ними сразу становятся заметны, да и дальнейшие манипуляции максимально упрощаются. А в случае скрытого монтажа расходы повышаются на 20%.
Немного о материалах
Дом у нас двухэтажный, площадью 200 квадратных метров. Для прокладки проводки выбраны кабель-каналы марки “Рувинил” сразу по нескольким причинам. Во-первых, вопрос цены. Из названия несложно понять, что производитель отечественный, и цена его каналов примерно в полтора раза ниже зарубежных аналогов. Во-вторых, кроме стандартных белых кабель-каналов есть выполненные в цвет дерева. Мы остановились на обычном неокрашенном варианте, но возможность выбора порадовала.
Пластик каналов предварительно проверили на прочность, он показал себя хорошо. В процессе эксплуатации это подтвердилось, крышки держатся плотно, самостоятельных открываний не происходит. У производителя есть и вся нужная фурнитура для прокладки каналов сложных конфигураций — уголки, заглушки, тройники.
Хорошая фурнитура важна потому, что даже после завершения строительства и усадки дерево остается “живым”. Его параметры в зависимости от времени года меняются. Летом брус немного подсыхает и теряет объем, зимой набирается влагой и разбухает. Фурнитура компенсирует происходящую усадку и в местах соединений кабель-каналов не появляется щелей.
Если закрепить кабель-каналы встык, как это делает большинство электриков, то через год между элементами погонажа наверняка появятся заметные промежутки, портящие все впечатление от аккуратно проложенных коммуникаций. Именно поэтому никаких стыков, только предусмотренные производителем соединители.
Топография
На этом этапе становится понятна важность предварительной разработки дизайн-проекта дома. Чтобы упростить подключение бытовой техники и исключить использование разного рода дополнительных удлинителей заранее продумываются места расположения розеток. Для кондиционера или телевизора их вполне можно поместить под самым потолком.

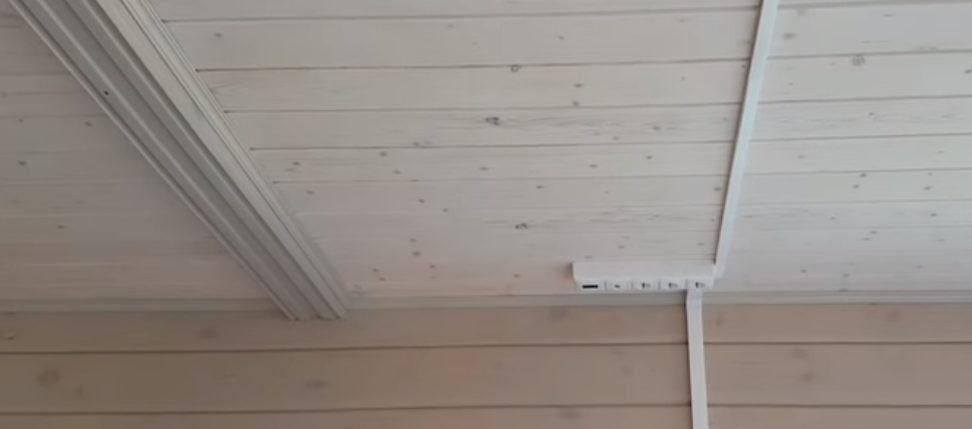

Один блок розеток мы поставили прямо на потолок — в этом месте запланирована установка видеопроектора.
Второй важный момент — трассы кабель-каналов прокладываются согласовано с мебелью. Это значит, что значительная их часть будет прикрыта, например, шкафами и диванами, и в то же время электрические коммуникации не создадут помех для меблировки.

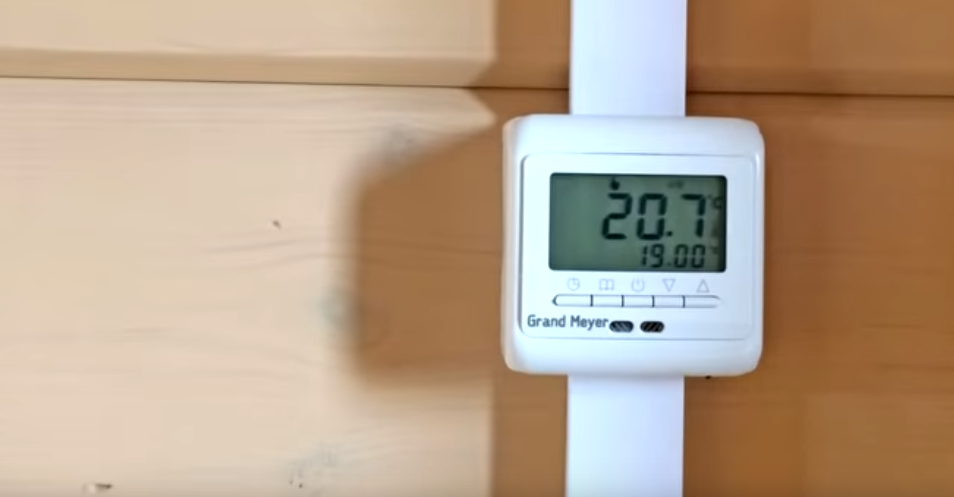

В ванных комнатах для подогрева используется электрический теплый пол. На входе в помещения стоят электронные терморегуляторы.
Котельная
К дому подведен газ, что изначально было одним из главных критериев выбора участка для стройки. Получать тепло и горячую воду за счет газового котла комфортно и недорого. Накладной монтаж электропроводки в деревянном доме полностью удовлетворяет и требованиям котельной.
Тут нужно отметить, что розеток в котельной мы не делали — это элементарная техника безопасности, о соблюдении которой многие забывают. Соединения в таких помещениях должны быть неразъемными. Розетки - источник искр при плохом контакте. Если произойдет утечка газа, то при сложении обоих факторов резко повышается риск возникновения пожара.
Немного об электробезопасности
Во-первых, у нас предусмотрена активная защита, она стоит в электрощите — автоматы, УЗО, УЗИП.
Во-вторых, сделана и пассивная защита, причем речь не только о привычном заземлении. В ванных комнатах предусмотрена система уравнивания потенциалов (СУП), в розетках — безразрывное заземление.

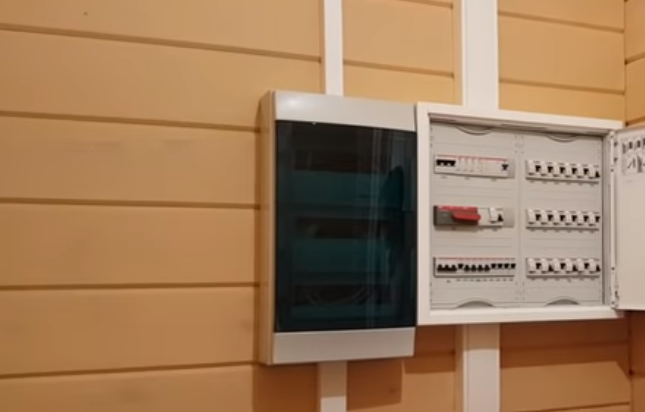

На фото вы заметили два электрощита. Справа расположен силовой, он позволяет подключить резервное питание от генератора. Второй щит — слаботочный. Сюда приходятся кабели интернета, ТВ-антенны и ТВ-розеток. В слаботочном щите предусмотрена и розетка на 220В для подключения роутера и антенного усилителя.
Как можно увидеть, задача устройства электропроводки в деревянном доме непроста, и решали ее в нашем случае профессионалы. При должной квалификации проводку такого уровня можно сделать и самостоятельно, но для этого надо быть практикующим электриком, так как материалы и технологии постоянно обновляются.
Её прикрутили на саморезы, а с боковых сторон сверху закрепили к обрешётке.
Для монтажа софитов со стороны стены прикрепили J профиль, а со стороны лобовой доски - J фаску. Между ними в паз вставили софит путём защëлкивания друг в друга. Предварительно напилили его на части болгаркой на 1 см меньше для теплового расширения.
Весь подшив получился перпендикулярно к стене. Остатками материала закрыли углы (немного не по технологии, правда). Готовый подшив сверху закрыли ветровой планкой, защитив от осадков подкровельное пространство.
Измеряли расстояние от стены до внутренней части угла и отпилили болгаркой панель на 1 см меньше для терморасширения. Вставили эту часть и зафиксировали саморезом с пресс шайбой на каждом брусе.
То же самое повторили с другими деталями, двигаясь к верху стены.
Нижняя часть сайдинга выходит вровень с выступающей частью пола. Образуется некрасивый стык. Его со всех сторон обыгрываем пластиковым уголком, а сверху металлическим, чтобы края террасной доски не откалывались. Всего сайдинга у нас ушло 13 кв. м. На эту часть работ у нас ушло 15 тыс. и два дня работы.
Под край передней части подложили кирпичики. Так получилось устойчивее. Проверили по уровню, чтобы не было наклона. Второй поддон положили на нижний в нахлëст, оставив примерно две трети на площадку. Чтобы ступеньки были повыше, под крайнюю часть подложили доску.
То же самое проделали с третьей ступенькой. Таким образом сверху получилась большая площадка. При желании можно было закрепить саморезами, но у нас и так конструкция плотная. Ещё мы закрыли большие щели между досками в поддонах узкими планками, чтобы ноги не проваливались.
Прикрутили горизонтальную планку таким образом, чтобы вокруг окна оставался зазор по 2 см для дальнейшего заполнения пеной. Под ней для устойчивости установили подпорки из бруса 100*100 мм. Они будут являться дополнительным крепежом для сендвич панелей. Достали стёкла из рамы, вставили её в наш проём, выровняли деревянными клиньями и внутри пластиковой рамы просверлили отверстия насквозь примерно через каждые 50 см и закрепили её дюбелями к деревянному основанию. Щель по периметру заполнили монтажной пеной и после высыхания удалили её избытки канцелярским ножом.
Осталось совсем ничего - зашить нашу террасу, сделать наличники и откосы!
Если поменять расположение вентилятора, то может получиться либо приточная система, либо вытяжная.
