Монтаж открытой электропроводки в нежилом помещении. Стоит оно того или лучше делать скрытую?

Привет, друзья! Хочу поинтересоваться у местных знатоков, как вы относитесь к открытой электропроводке? Лично я категорически ее не признаю. Мне кажется, что трудозатраты, ушедшие на штробление, более чем полностью окупятся отсутствием наружных кабель-каналов и распределительных коробок по всему помещению. Даже и для нежилых помещений. Более или менее могу согласиться, когда речь идет о безопасности, например, внутри деревянных конструкций. Может я чего-то не понимаю?

Собственно, в качестве примера, хочу показать внешнюю электропроводку в котельной частного дома. В данном случае она оправдана тем, что помещение полностью деревянное. Т.е. сама котельная каркасная, и также черновая отделка внутри сделана из древа и фанеры. К тому же ремонт полностью закончен, и чтобы проложить проводку внутри, пришлось бы ломать обшивку, а потом заново шпатлевать и красить стены.

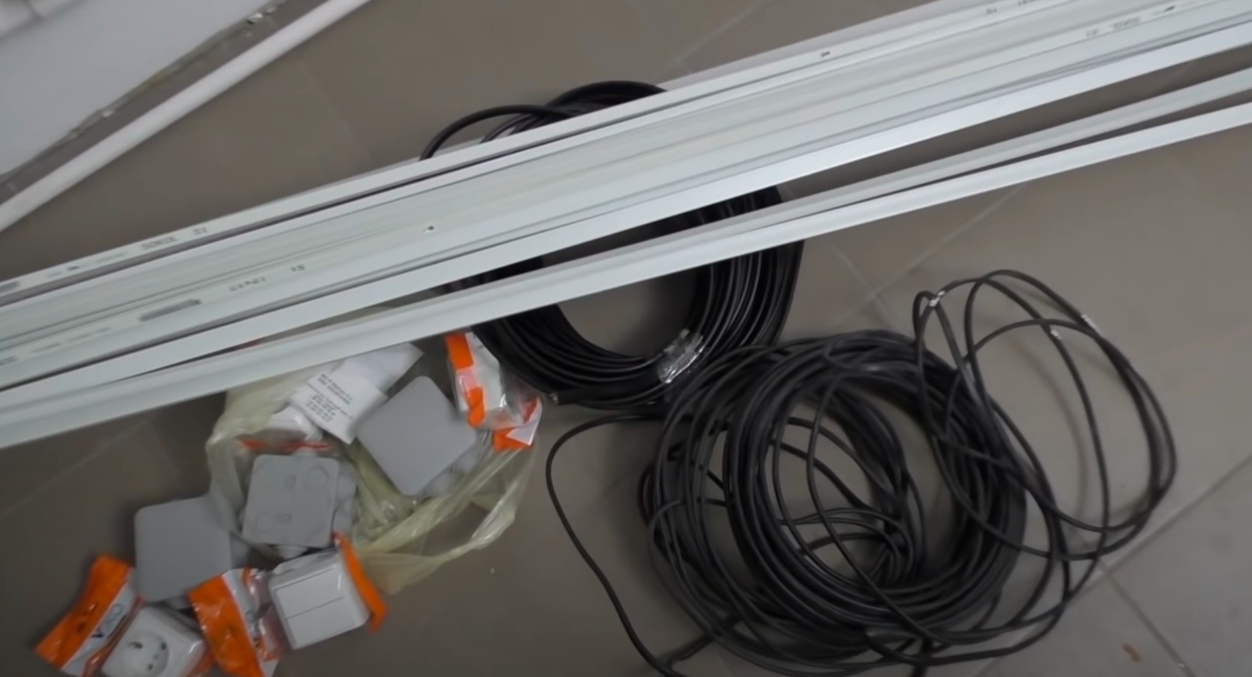

Но есть еще один нюанс: владелец очень экономный человек, прямо-таки скряга. Решил сэкономить на проводах и проложить алюминиевый кабель АВВГнг с сечением 4 мм. Кто имел дело с таким проводом представляет на сколько удобно с ним работать. Гибкость у него околонулевая, из-за чего запхнуть его в полуторосантиметровый кабельканал не реально без дополнительного крепления. По ходу дела покажу что получается.

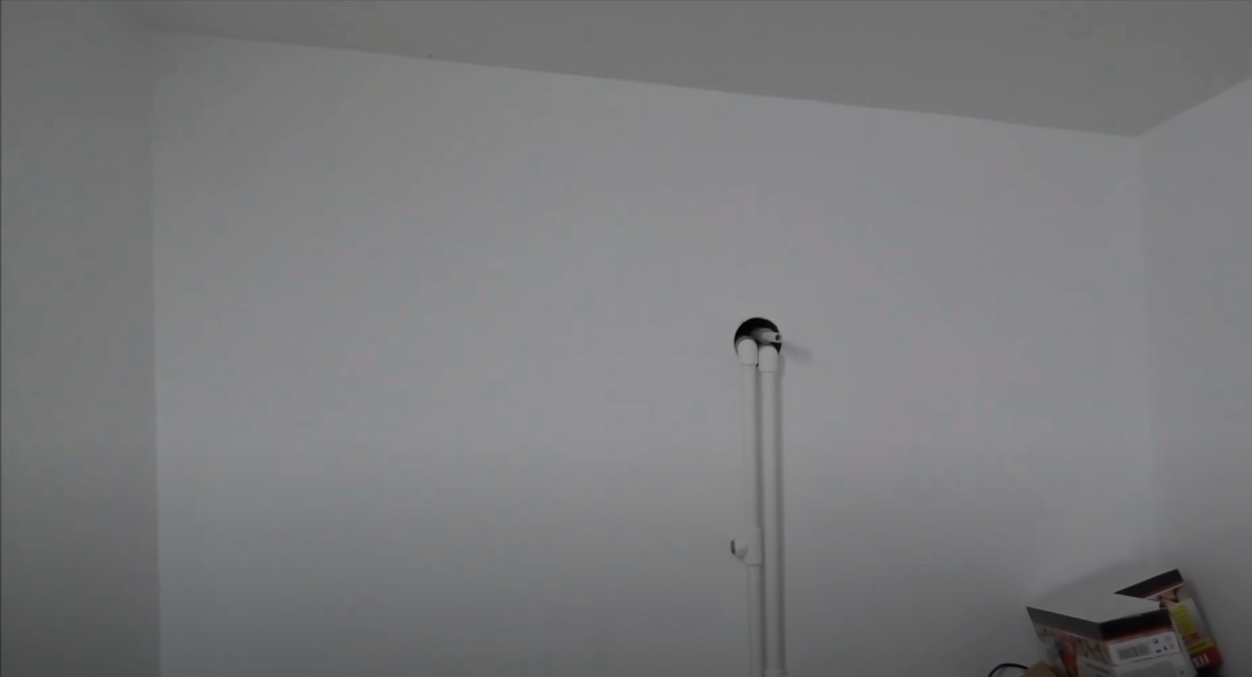

Итак, проводка заходит из дома через отверстие для труб.

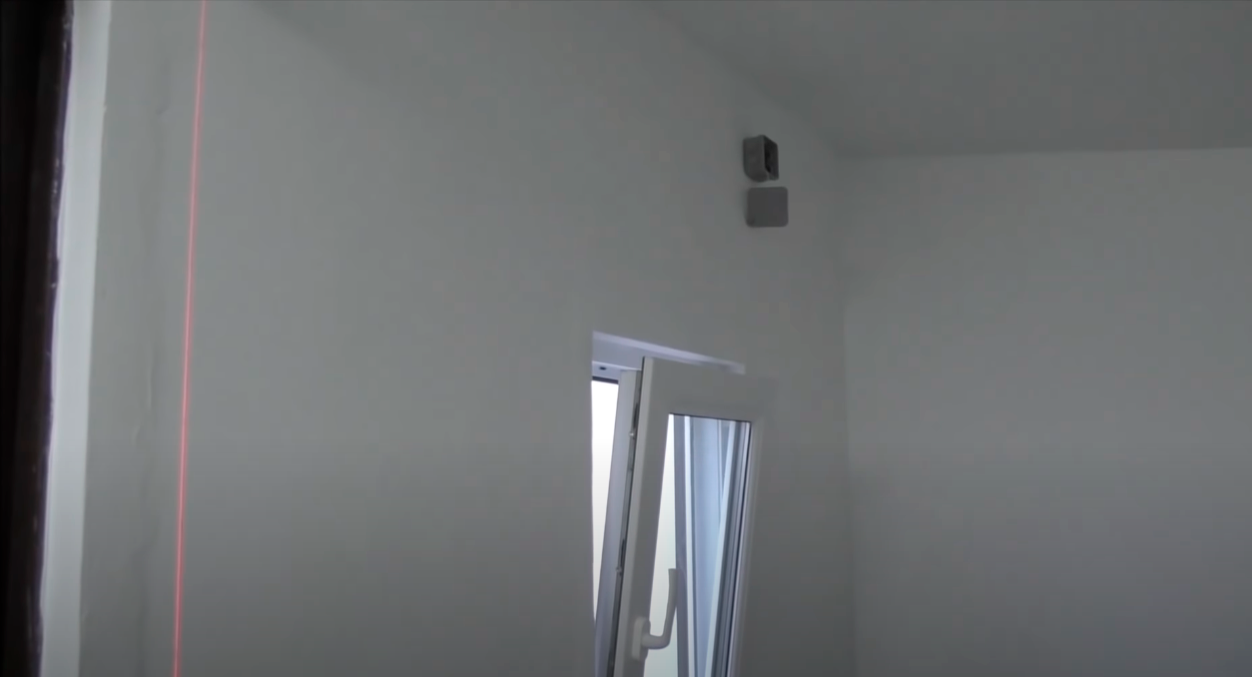

Для начала монтируем распределительные коробки на расстоянии 15 см от потолка (центр коробки).

А выключатель чуть выше подоконника

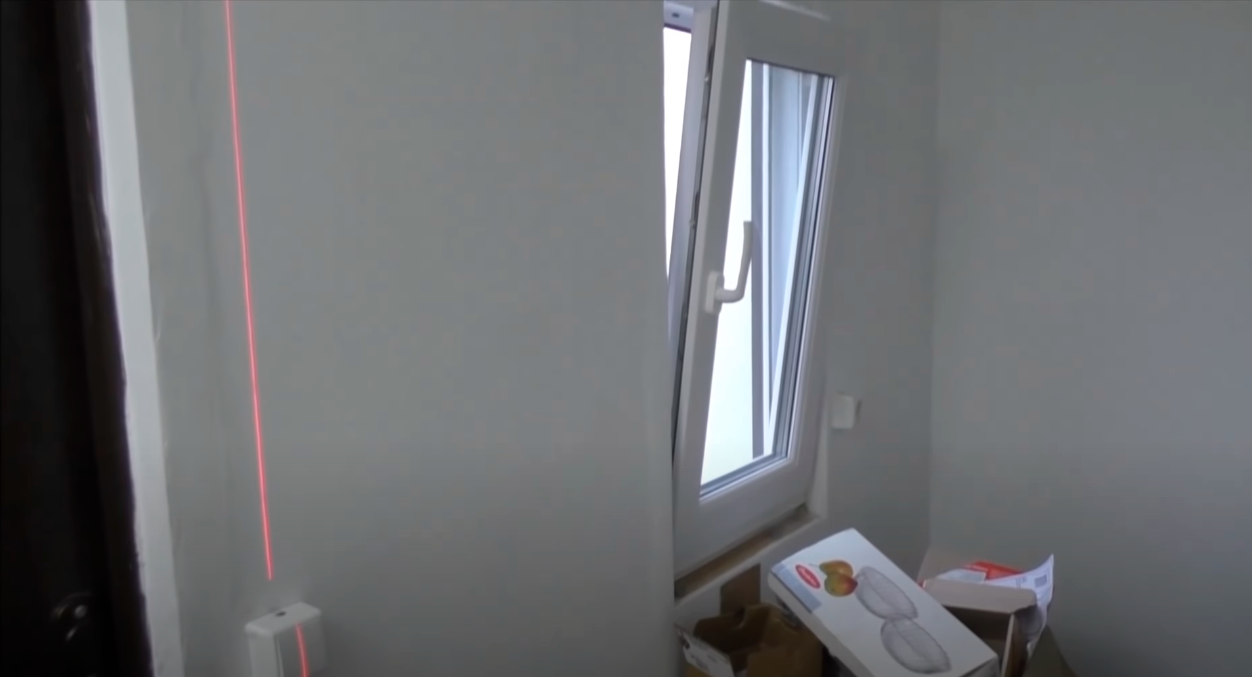

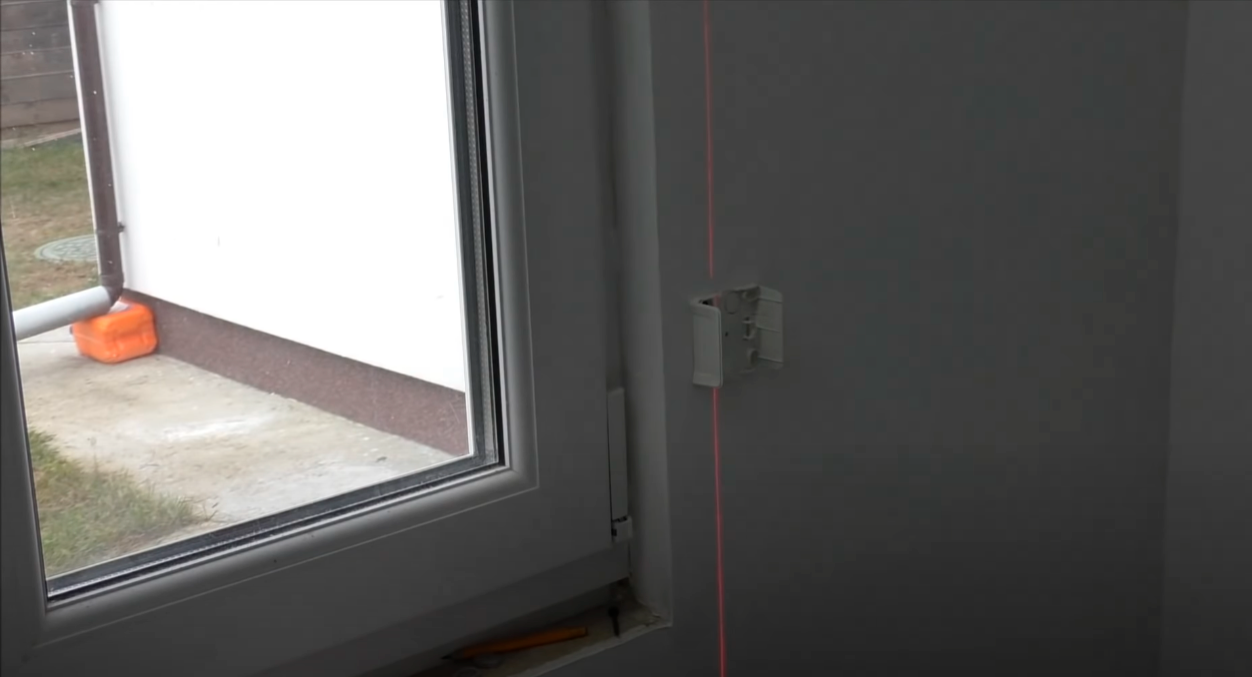

Дальняя розетка размещена на уровне с выключателем для симметрии и, чтобы можно было разместить электроприборы на подоконнике, не подключая их через удлинитель. Чтобы не было отклонений в плоскости, и коммутаторы не плясали относительно друг друга, используем лазерный нивелир.

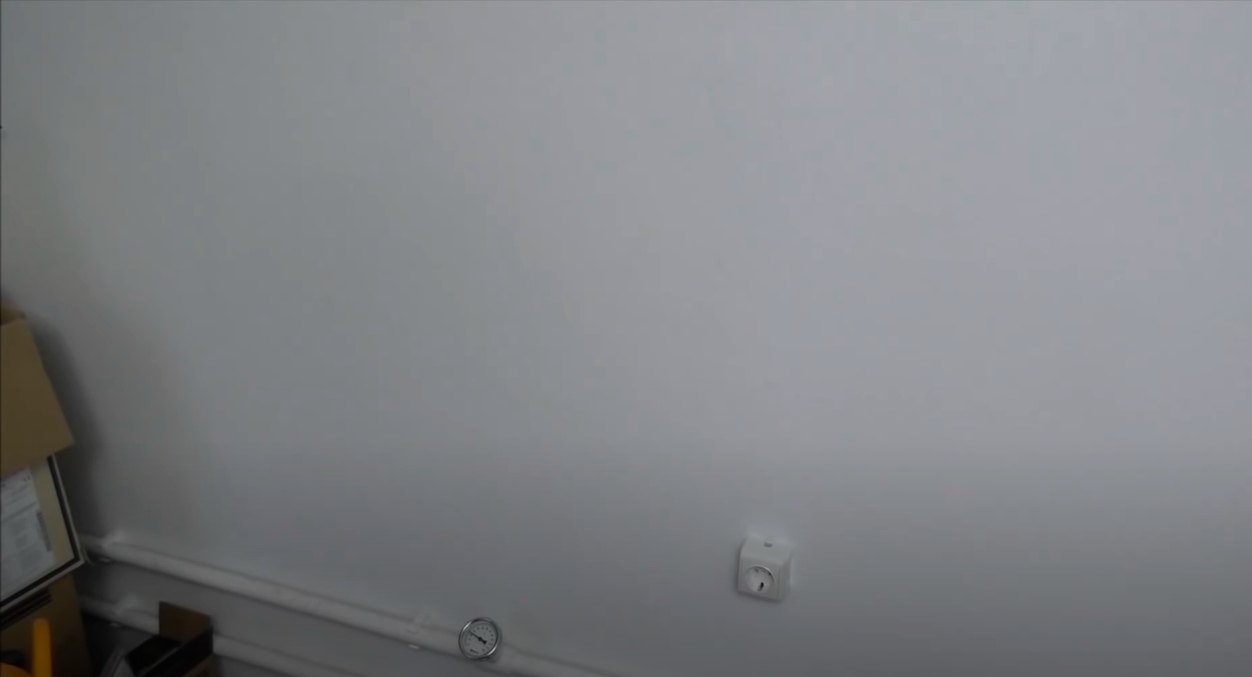

Остальные розетки, как положено располагаются на уровне 30 см от пола.

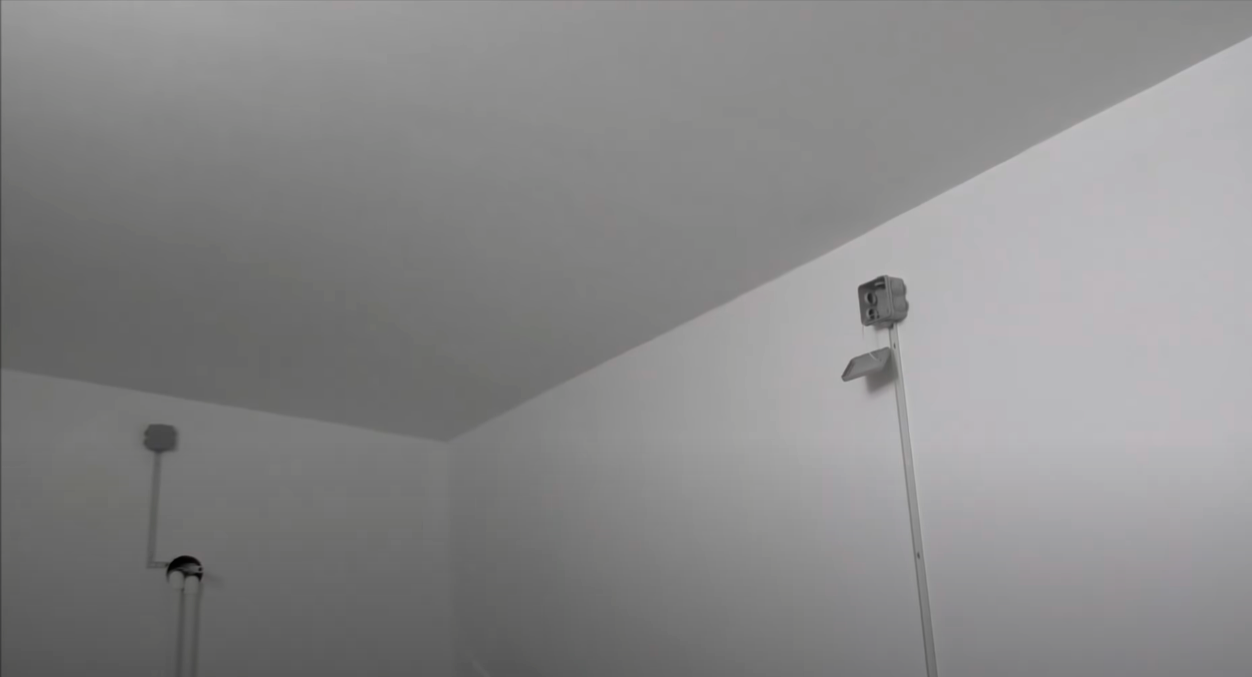

Когда все коммутаторы смонтированы, можно монтировать кабель каналы. Крепление лучше осуществлять саморезом с пресс-шайбой, чтобы края кабель канала не отгибались.

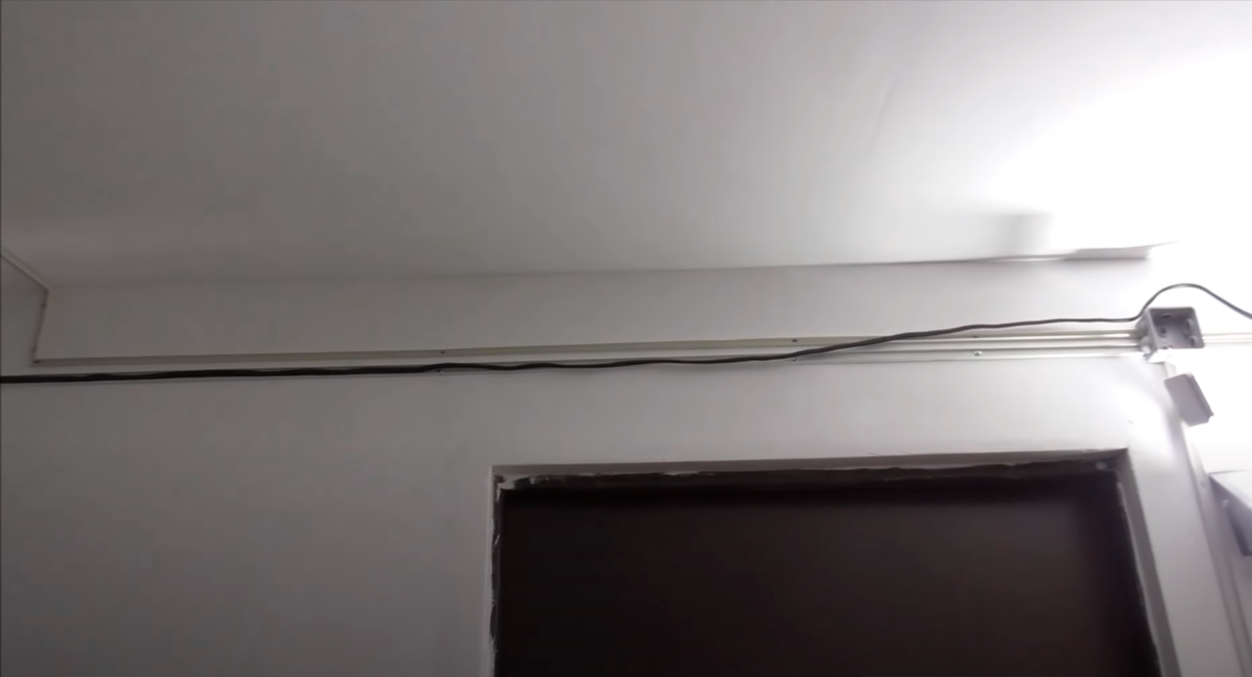

Далее переходим к прокладке кабеля. И вот пример того как толстый и малогибкий кабель лежит в канале. А никак! Он постоянно выгибается, выталкивая крышку. Поэтому его приходилось закреплять дополнительными скобами (тот еще гемор).

На этом этапе удалось убедить заказчика поменять алюминиевый ВВГ кабель на многожильный медный ШВВП. С ним и работать проще и надежность меди сильно больше, чем оная у алюминия, пусть даже и из восьмитысячного сплава.

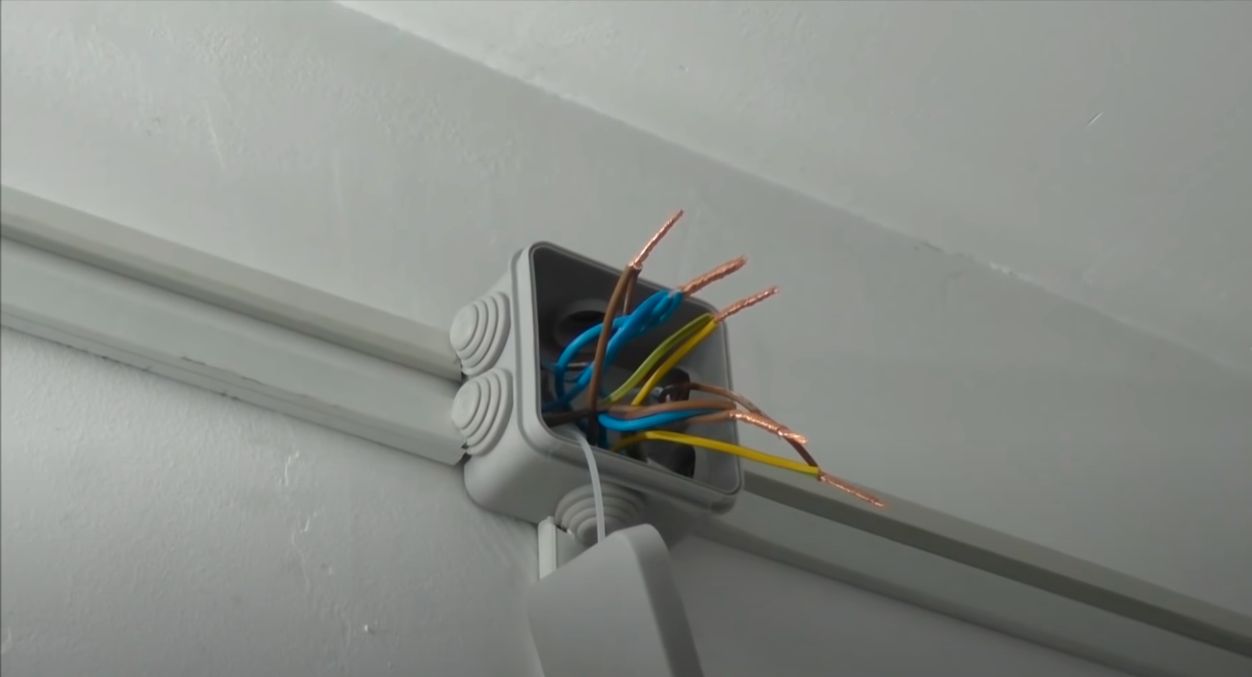

Все вот эти скрутки – это тонкое место, которые при большой нагрузке может порваться. Поэтому, прежде чем изолировать, их нужно хорошенько пролудить.

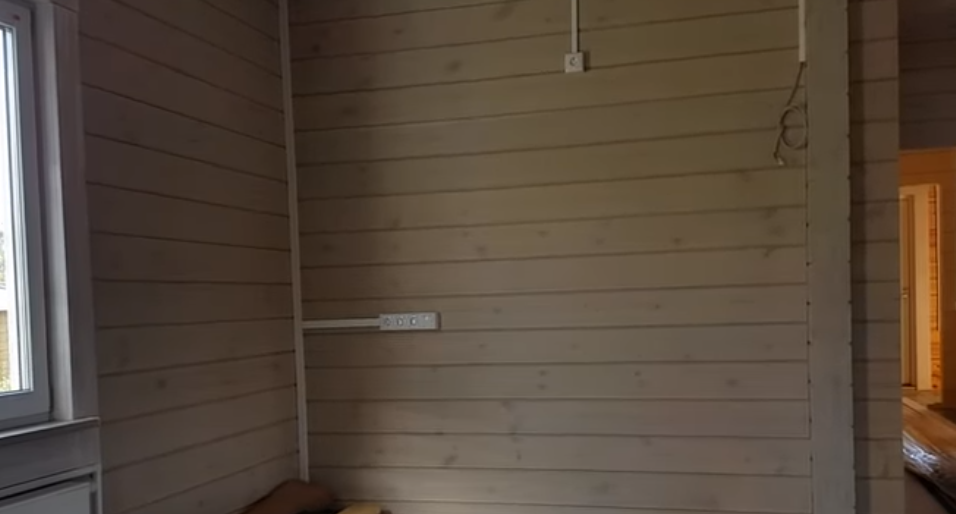

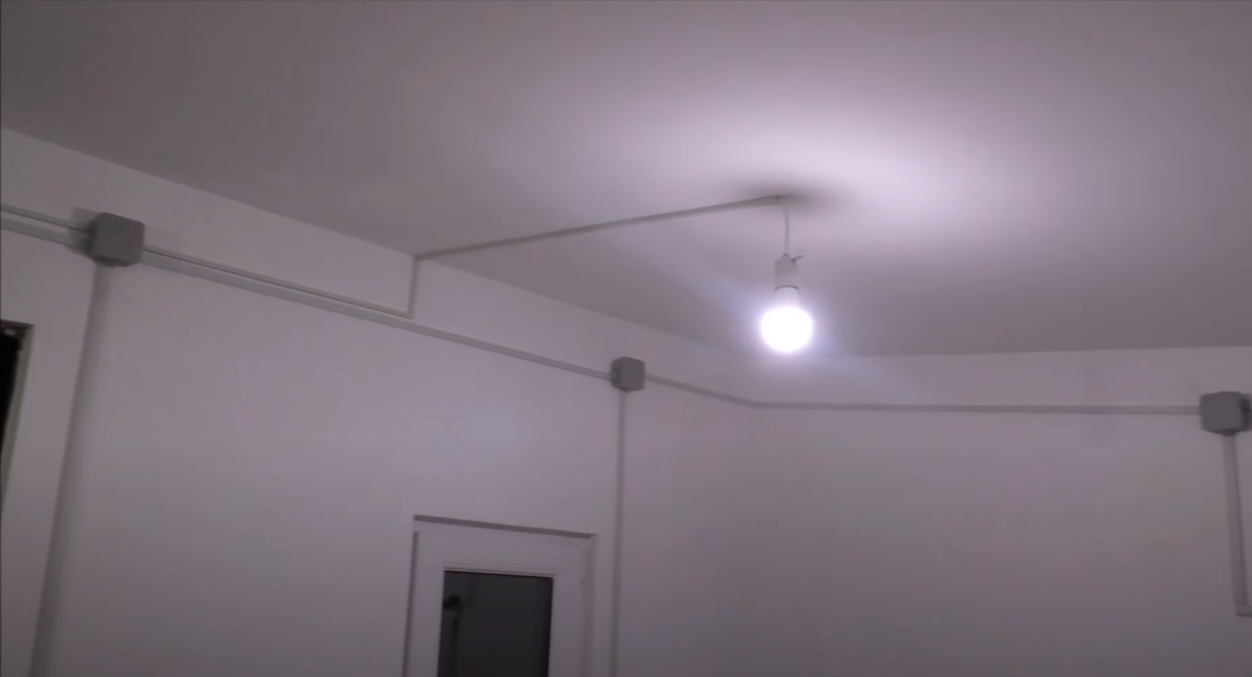

В итоге вся проводка выглядит как-то так.

И вроде сделано аккуратно и ровно, но все равно все эти потроха на поверхности портят внешний вид помещения. На мой взгляд, гораздо лучше было бы спрятать медный кабель с сечением 4 квадрата под отделку. ПУЭ это допускает, при соблюдении правил пожарной безопасности (если просто, то всю проводку нужно спрятать в негорючий гофр). И пусть цена выросла бы тысяч на 10, выглядело бы все это намного лучше.

Пишите, что думаете по этому поводу.

Короче, как-то так, народ! Всем эстетики!

С этой статьей также читают:

Получайте новые статьи на почту каждый день!
Теги: История/опыт своими руками монтаж электропроводка
Денис
15.06.2021
Денис
15.06.2021

Комментарии (15)

Сортировка: Рейтинг | Дата
optimist

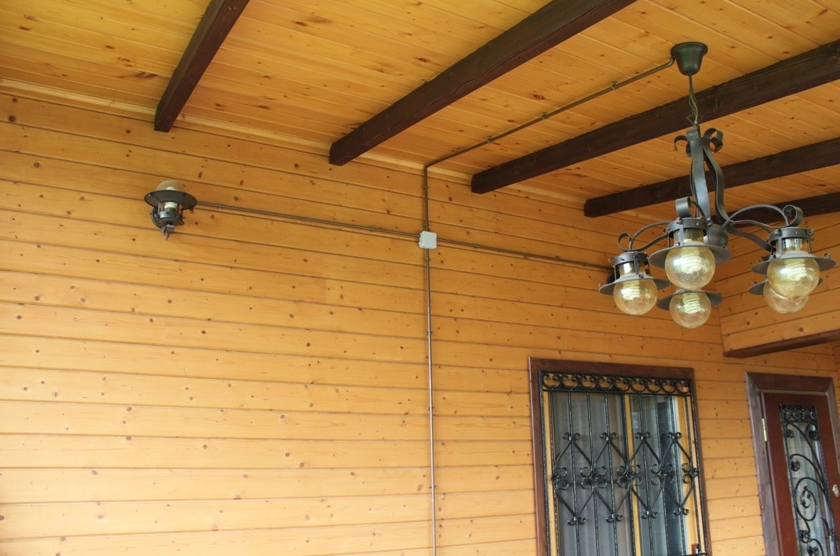

мне не нравится кабель каналы,уродство. сделал себе ретро проводку,на фарфоровых изоляторах,витым медным проводом 3Х2,25 розетки и 3Х1,5 освещение,выглядит красиво и проводка вся на виду,если будет греться, то сразу видно будет.
Денис
Интересная идея. Классно было бы
посмотреть как это выглядит.
optimist
приезжай,покажу...
Денис
В 21-м веке живем, можно фотку кинуть ))НО за приглашение спасибо
Роман Васильев
Я за открытую проводку, как инженер электро-механник, но провод должен быть нормальный типа ВВгНГLS (внутри жила монолитная, кабель не горючий и затухающий), скрутки должны быть либо либо запаяны, либо сварены. Ретро проводку можно сделать, но это дорого и провод там типа ШВВП а это не очень хорошо, может греться, поэтому можно сделать кусочек такой проводки где видно. А так надо выполнять все строго по ПУЭ.
Денис
Спасибо за экспертный отзыв
optimist
у меня три этажа,на каждый этаж отдельная линия с расперд.щита, 3Х4,на каждом этаже распред. щит на каждую линию отдельный автомат на розетки 16А провод 3Х2,5, освещение автомат 6А провод 3Х1,5 , до этажных щитов ВВГ 3Х4, все жилы в распред.коробках лужёные и спаяны,по комнатам всё сделано ретропроводкой,всё с заземлением.
optimist
и ещё,ВВГ в гофре.
optimist
провод греется от черезмерной нагрузки,для этого и существуют автоматы. не стоит ставить автоматы на 25А,на розетки. любая,бытовая розетка расчитана на 16А,когда ставят автомат на 25А,то происходит следующее,розетка и провод греются но автомату это мало для отключения,он ждёт свои 25А,...вот тогда он сработает,но пока провод или розетка не загорятся и закоротят,он будет спокойно работать без отключения.
Юрий К
А выключатель на 15 см выше уровня окна.
От потолка это сколько?
Денис
От подоконника )). От потолка не знаю, от пола 90 см
Сергей Смекалов  Смекалов
А где это положено, что розетки 50 см от пола?
Денис
30. Это опечатка
Бабушка 6.0
А то, что на фото скрутка меди и больше похожа на многожильный мягкий шнур, а не на алюминий 4 квадрата никого не удивило?
Денис
