Делюсь нашим опытом создания калитки из профильной трубы, такая калитка не просто надежная, но еще и тихая (то есть не дребезжит во время эксплуатации)!
Особенность такой калитки заключается в том, что ее конструкция включает внешний и внутренний каркас. Благодаря внутреннему каркасу калитка более жесткая, а внешний каркас является обрамлением для листа металлопрофиля.
Такая конструкция калитки является надежной, практичной и тихой.
Для сооружения такой конструкции взяли профтрубу 40х40, 40х20 и 20х20 мм и лист металлопрофиля.

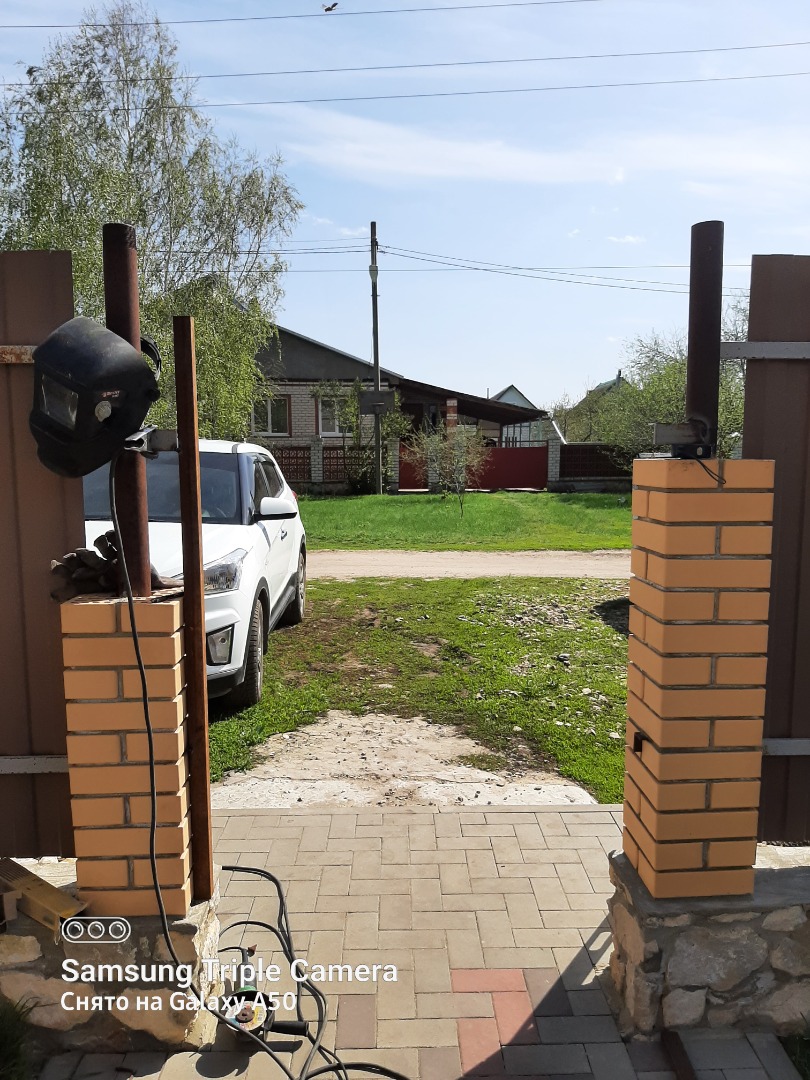

Вот куда устанавливали калитку.

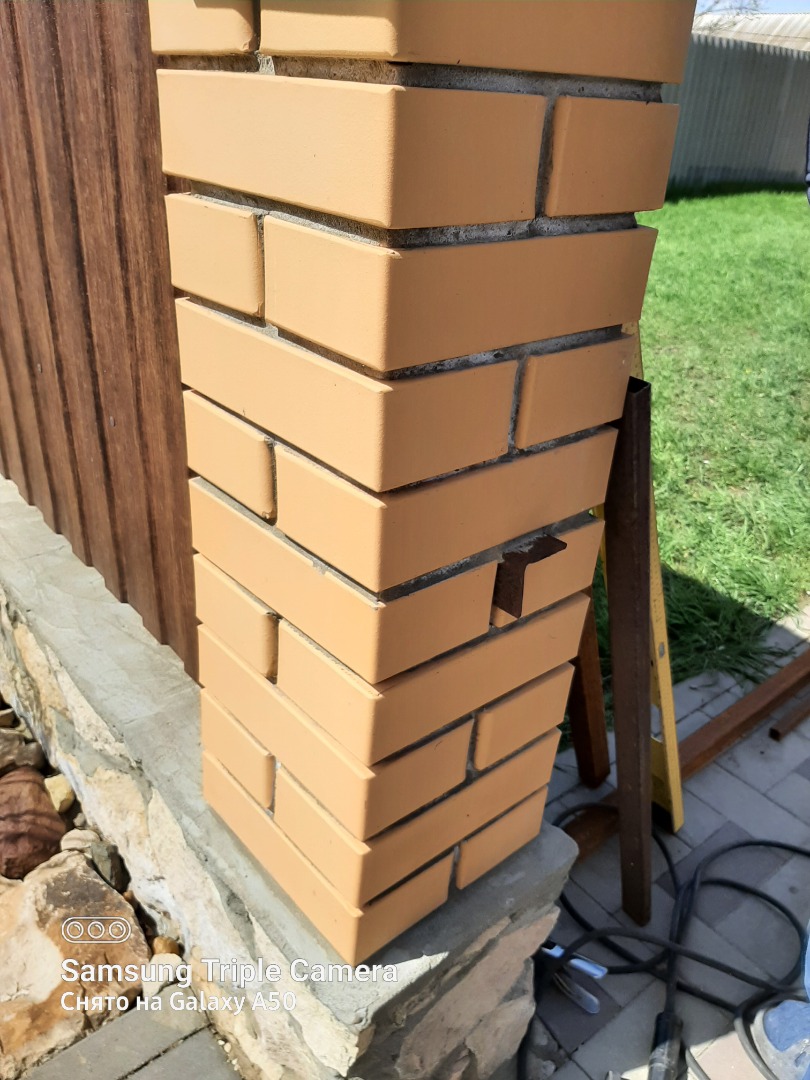

Нижняя часть столбиков уже выложена, в нижней части имеются приваренные уголки, чтобы крепить каркас калитки.

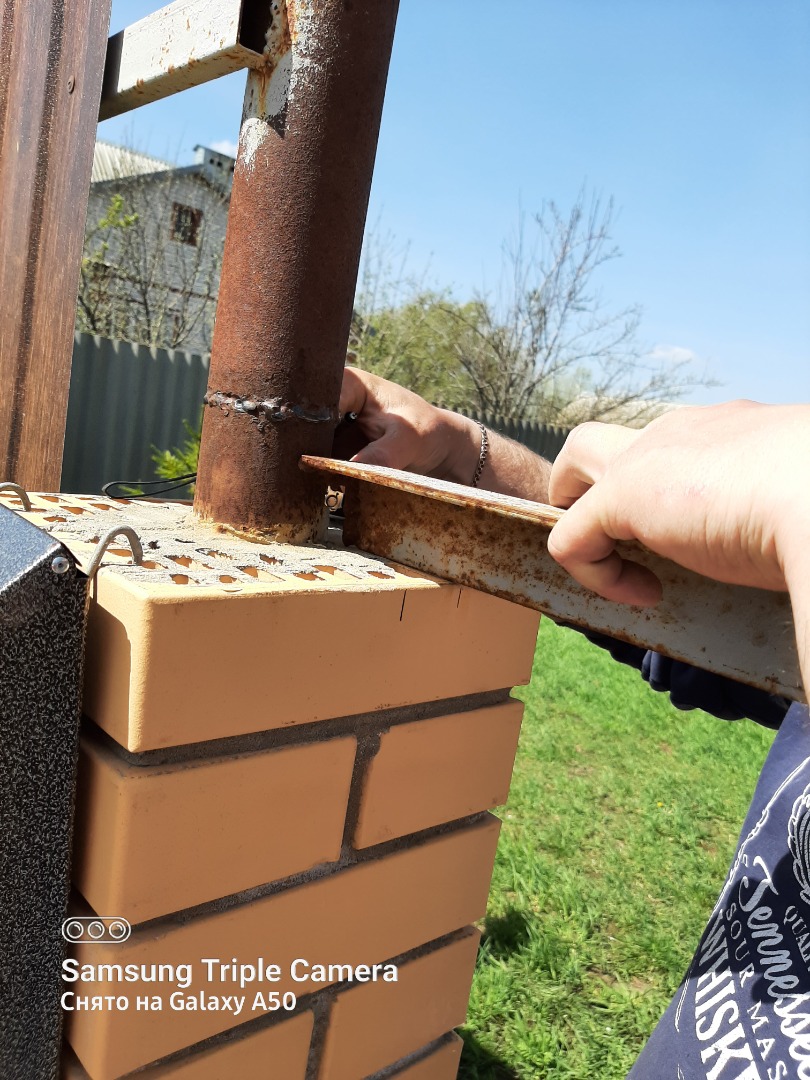

Далее приваривали такие же уголки вверху.

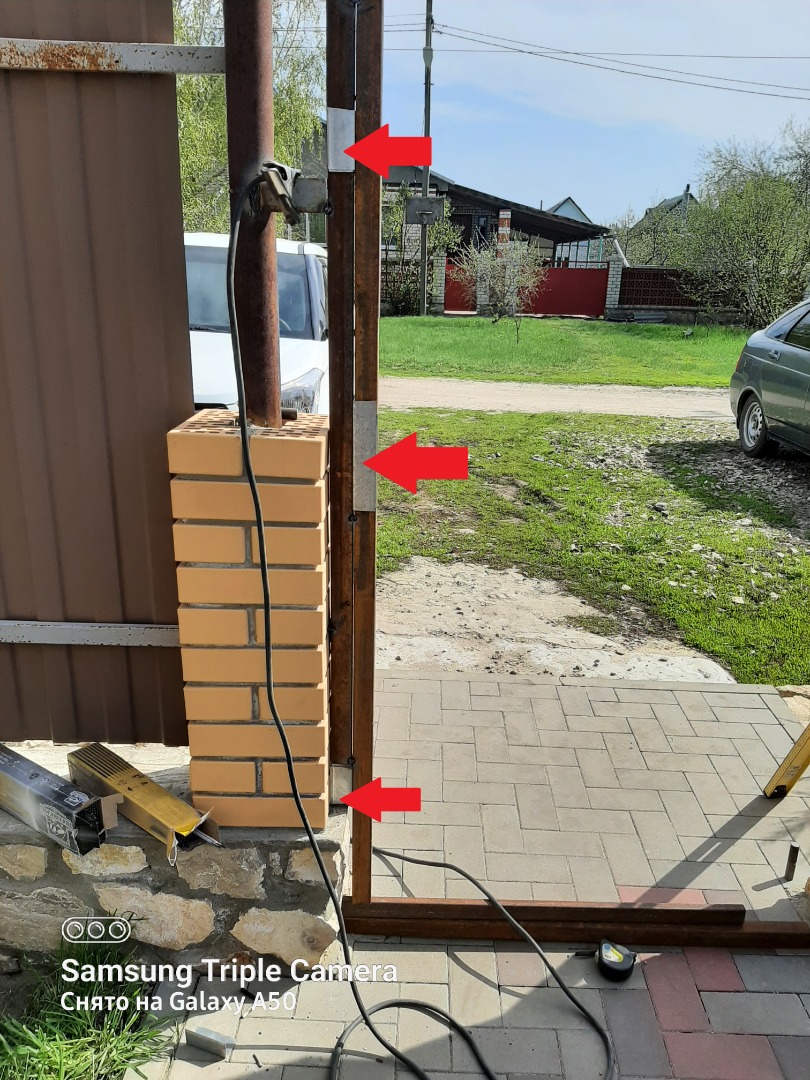

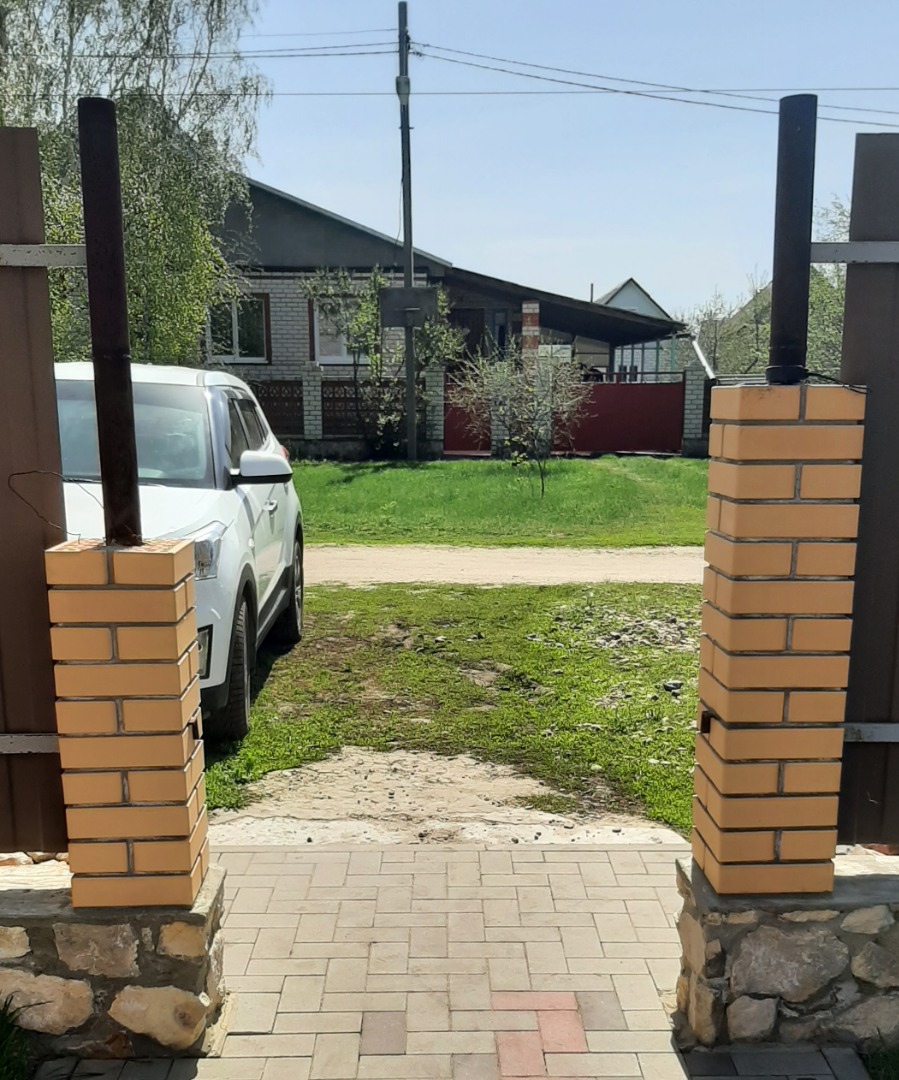

Когда уголки вверху и внизу были готовы, приварили к ним профильную трубу 40х40 мм.
Теперь сооружаем внешний каркас.
Нарезаем профтрубу 40х40 мм.
Наши габариты калитки (внешний край): высота - 188 см и ширина - 104 см.
Потом приваривали навесы. Мы брали навесы с подшипником.
Между профтрубами делали зазор в 2 мм, пользовались закладками при сваривании.
Зазор нужен для того, чтобы калитка легко открывалась.
После сняли с навесов профильную трубу и сварили внешний каркас калитки из профтрубы 40х40 мм на ровном участке.
Теперь с помощью сварки крепили поперечную трубу 40х20 мм посередине калитки.
Также закрепили нижнюю поперечную трубу 40х20 мм.
С внешним каркасом калитки закончили.

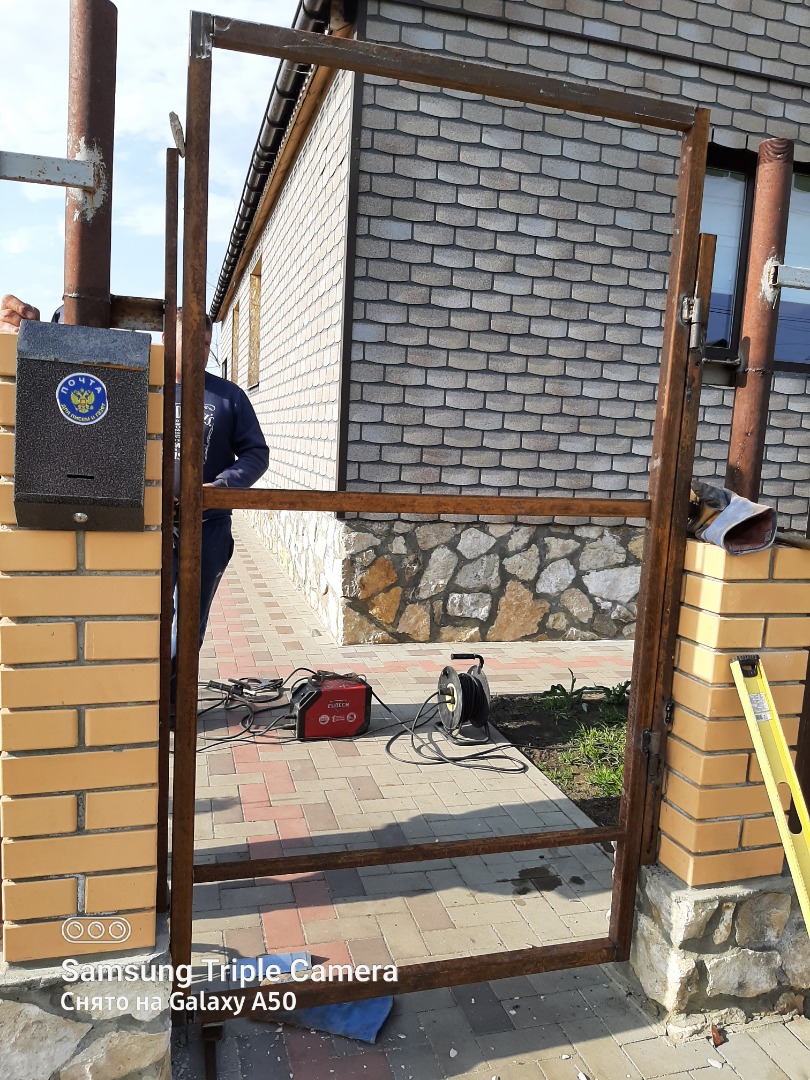

Вот что вышло.

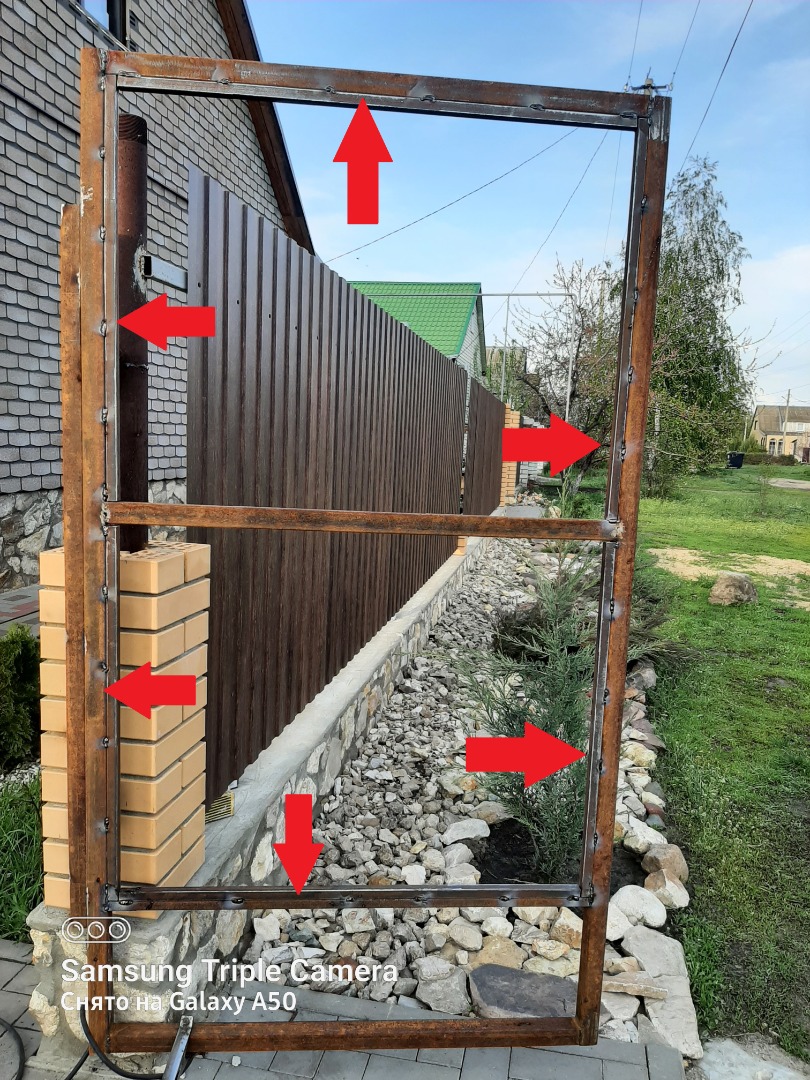

Приступили к внутренней части. Взяли профтрубу 20х20 мм. Приварили ее внутри внешней части калитки (отмечено стрелками). Она будет служить для придания дополнительной жесткости калитки, и к ней прикрутится лист металлопрофиля.
Теперь приступили к оформлению подворотни. Применяли 6 мм проволоку. Сотворили вот такой узор.

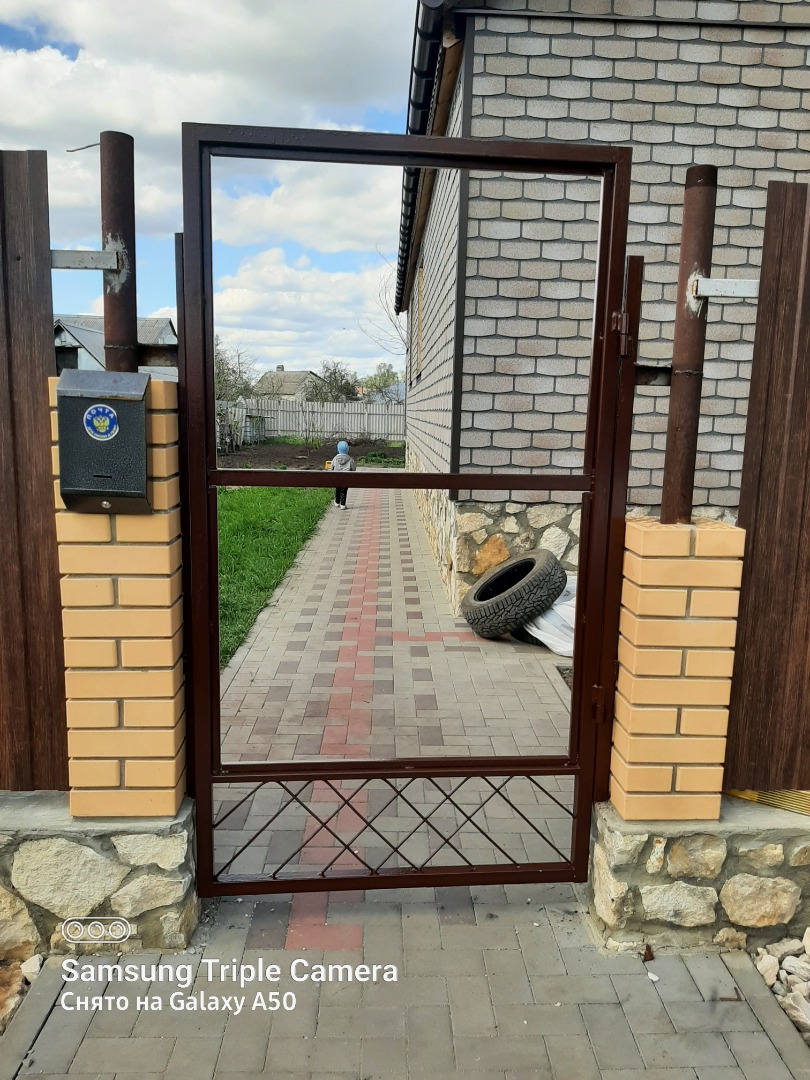

Потом покрасили.

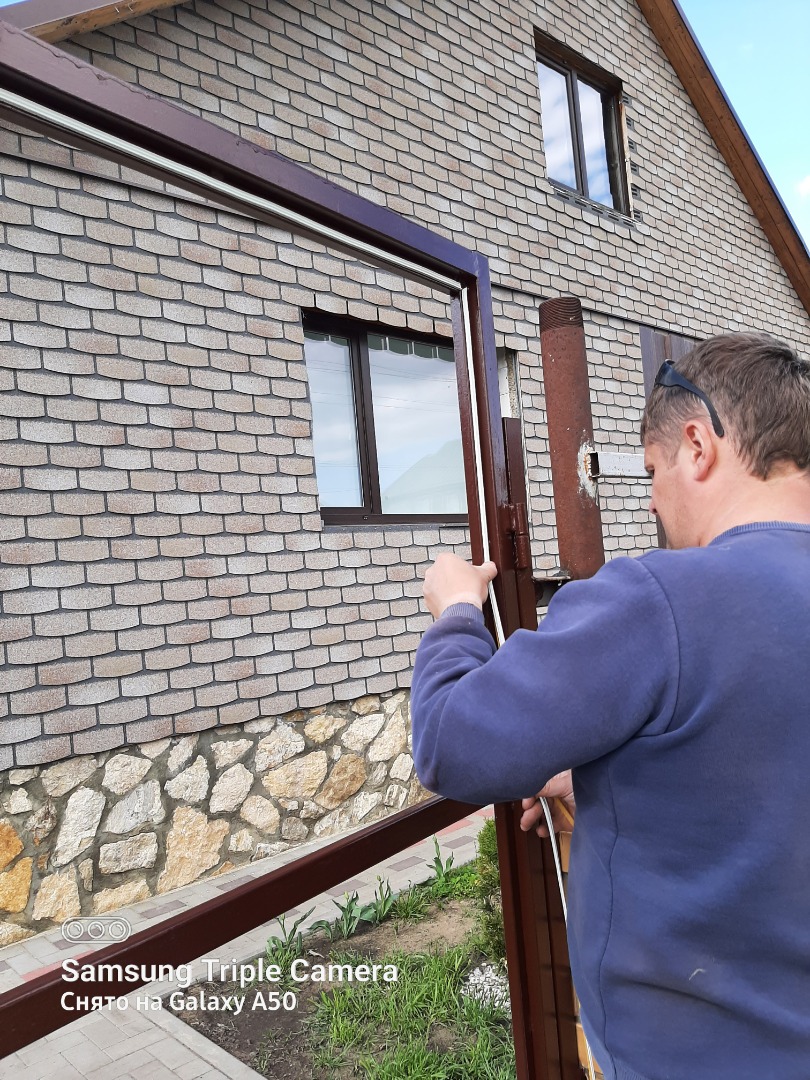

Когда краска высохла, внутри, в месте крепления металлопрофильного листа, наклеивали дверной уплотнитель. Это позволит профильной трубе не контактировать с металлопрофилем и избежать дребезжаний во время закрытия и открытия. Так достигается эффект тихой калитки.

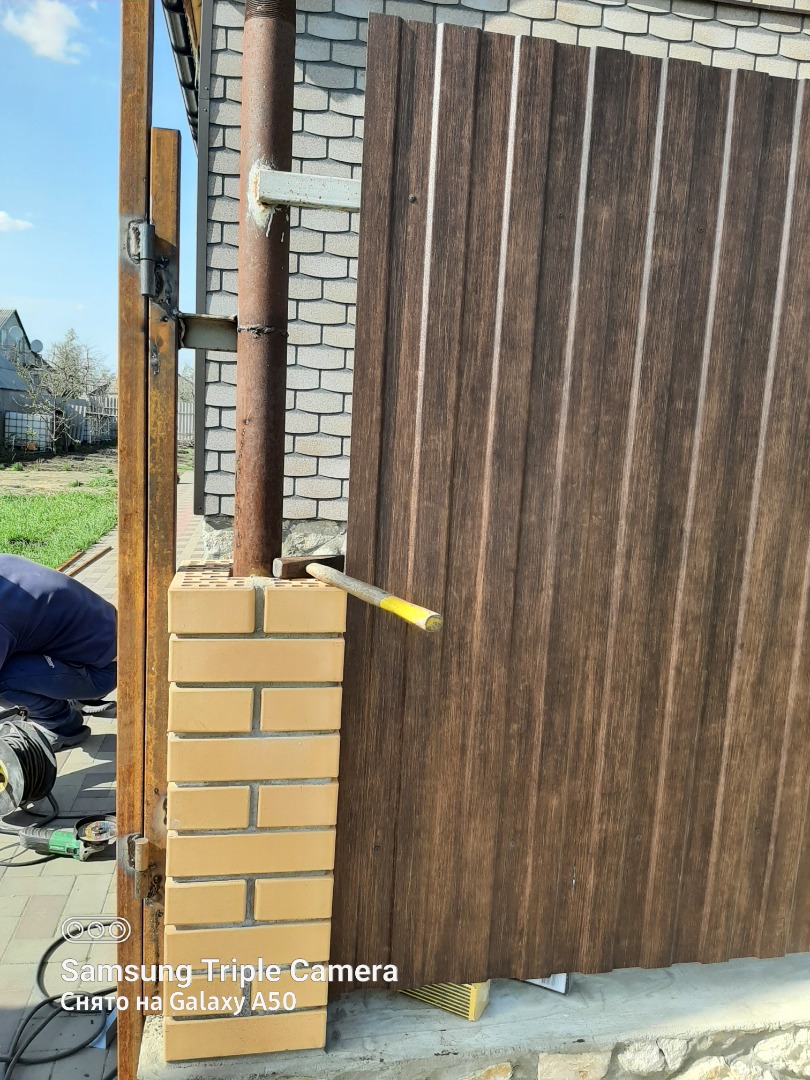

Далее прикручивали саморезами лист металлопрофиля.
Практичная калитка готова. Лист металлопрофиля обрамляется профтрубой, это защищает его от деформации и об него нельзя зацепиться.
