Строим двускатную крышу: тонкости монтажа стропильной системы

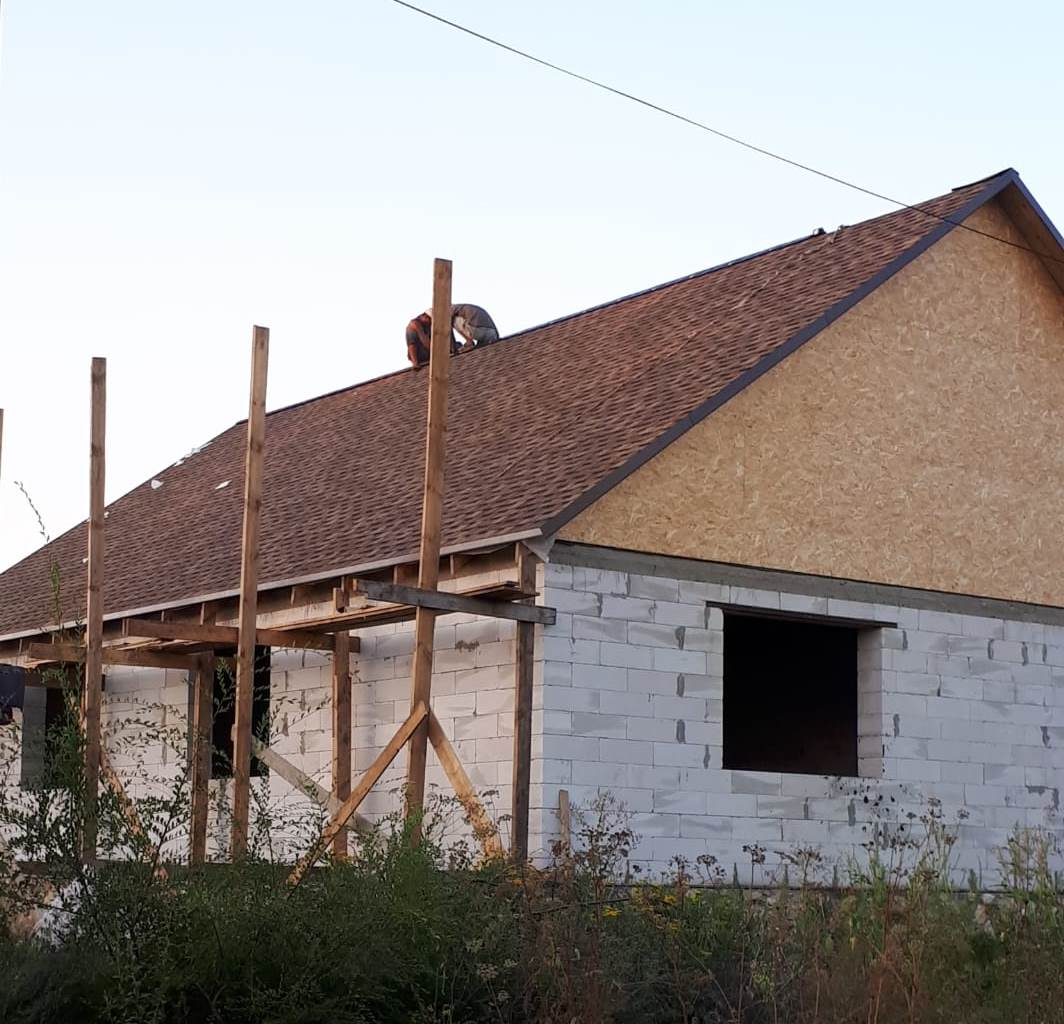

С видом крыши и типом кровли мы определились (читайте в предыдущей истории), теперь настал черед монтажа стропильной системы. Вот как было до.

Прежде чем приступить к монтажу стропильной системы будущей двускатной крыши мы забетонировали четыре стойки для того, чтобы уложить мауэрлат и прикрепить к нему лаги. Один столб забетонировали для кровли над крыльцом, три столба - для навеса у гаража.

Чтобы уложить мауэрлат на столбы, приваривали уголок 100х100 мм.

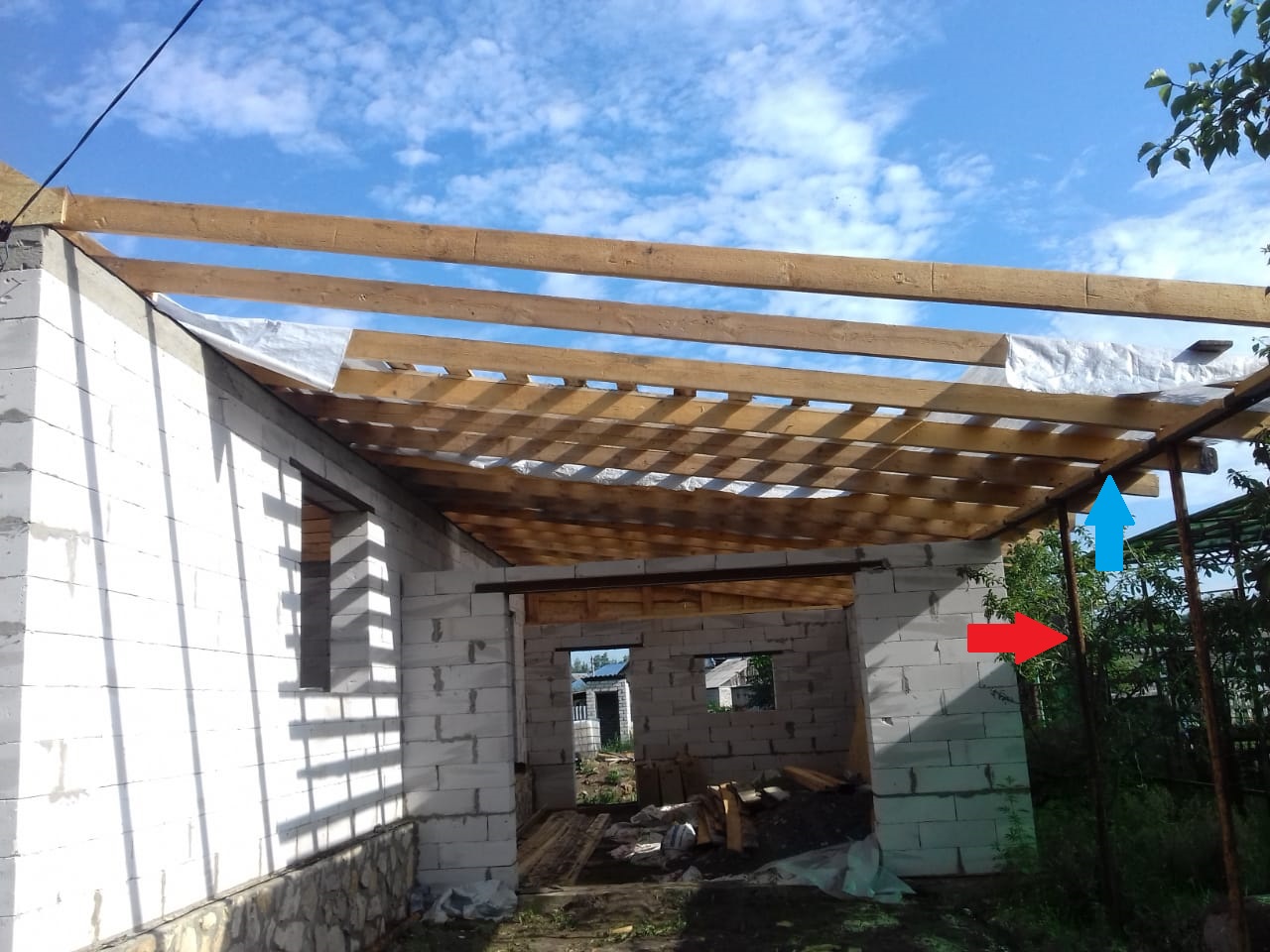

Красной стрелкой отмечен один из столбов, синей - уголок.

Затем приступили непосредственно к возведению стропильной системы.

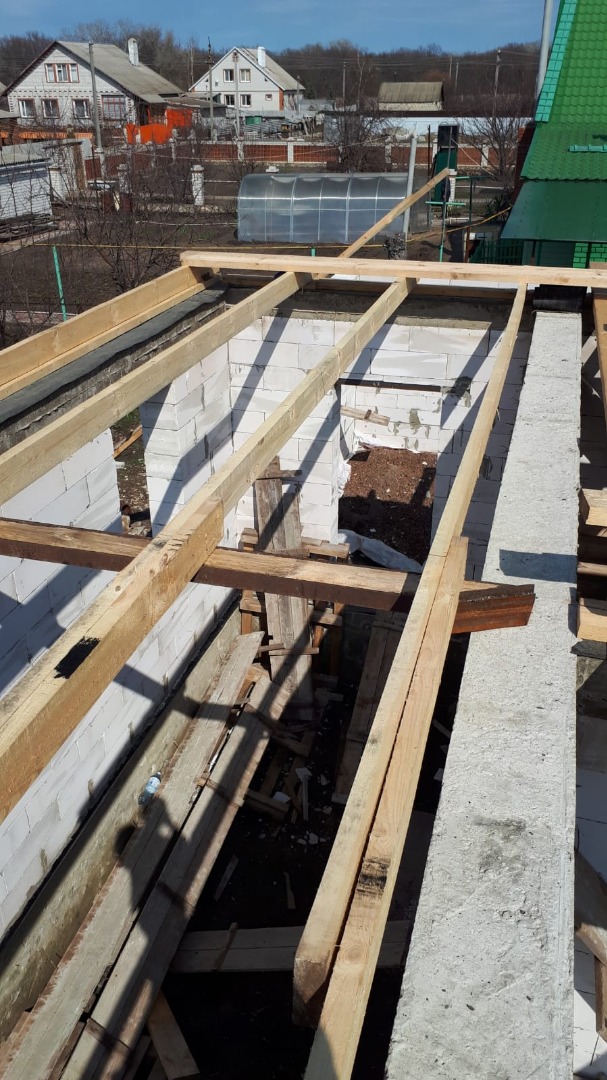

Для начала уложили мауэрлат на армопояс.

Мауэрлат - доска 50х150 мм.

Мауэрлат крепился на две стены, служащие опорами для стропил.

Мауэрлат укладывали на рубероид, крепили его к замурованным в армопояс шпилькам. Для этого в мауэрлате просверливались отверстия, затем фиксировали мауэрлат на шпильки, крепили шайбой и гайками.

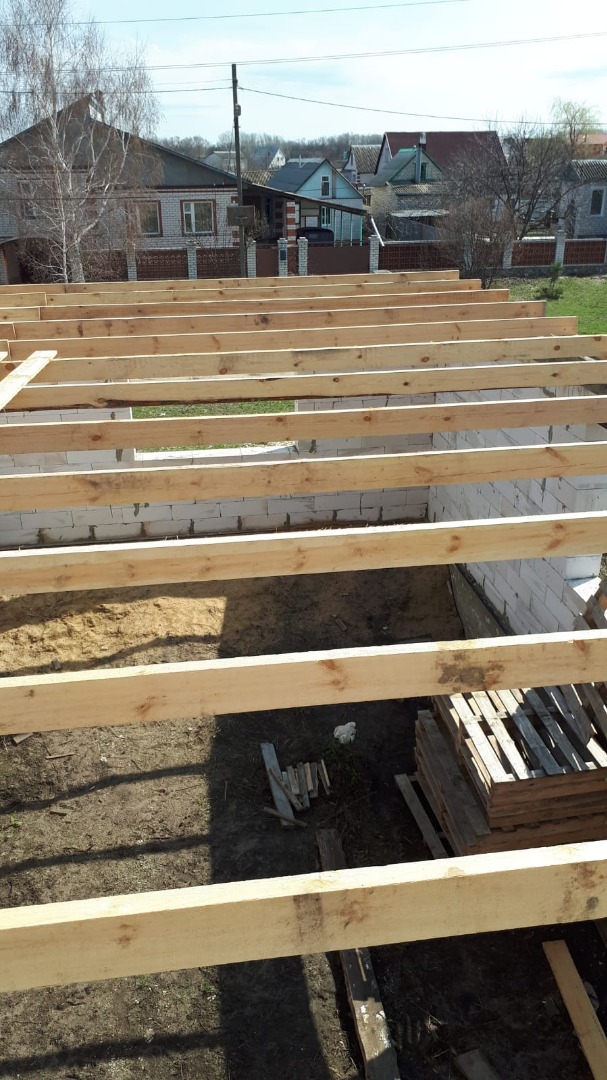

Далее приступили к укладке лаг. Интервал между лагами составил 70 см.

Лаги крепились к мауэрлату усиленными уголками 90х90 мм и саморезами 50 мм.

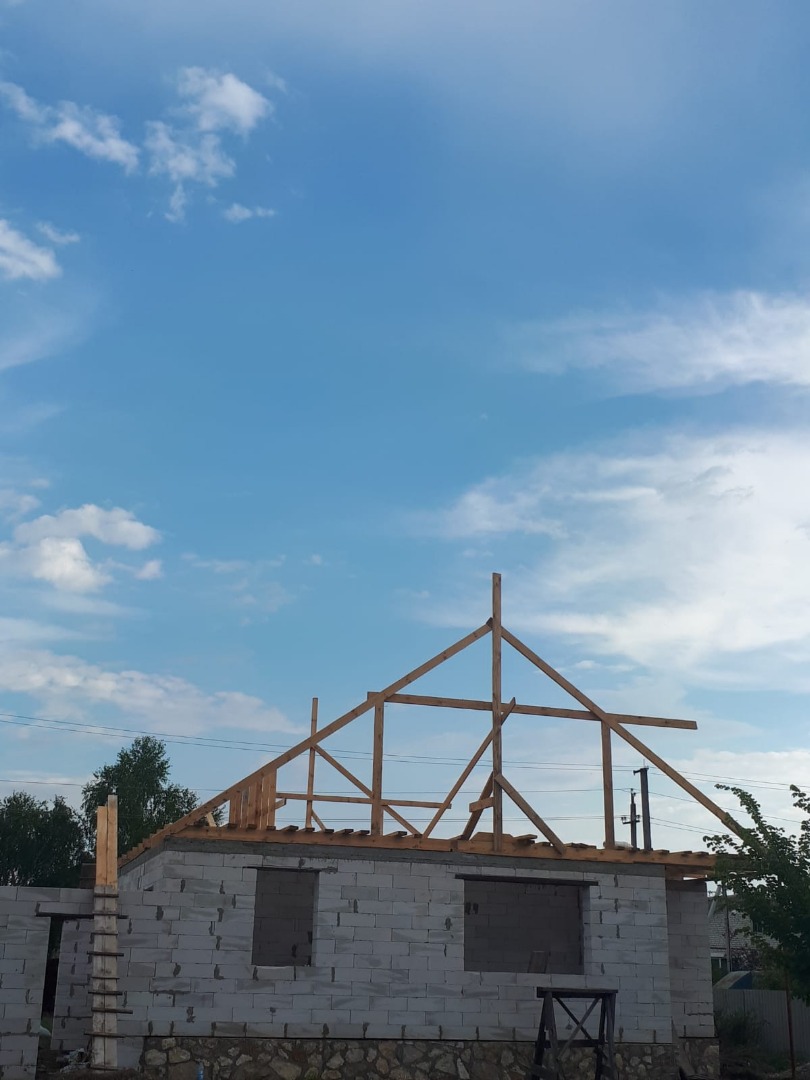

Теперь можно было устанавливать фронтальные стропила. Затем между фронтальными стропильными парами натягивали шнуры для контроля установки других стропил.

Затем приступили к установке подпорок под стропила (доска 50х150 мм). Подпорки устанавливались в соответствии с шириной будущего чердачного помещения. После установки подпорок их соединили перемычками (потолок для чердака), скрепляли усиленным уголком 90х90 мм.

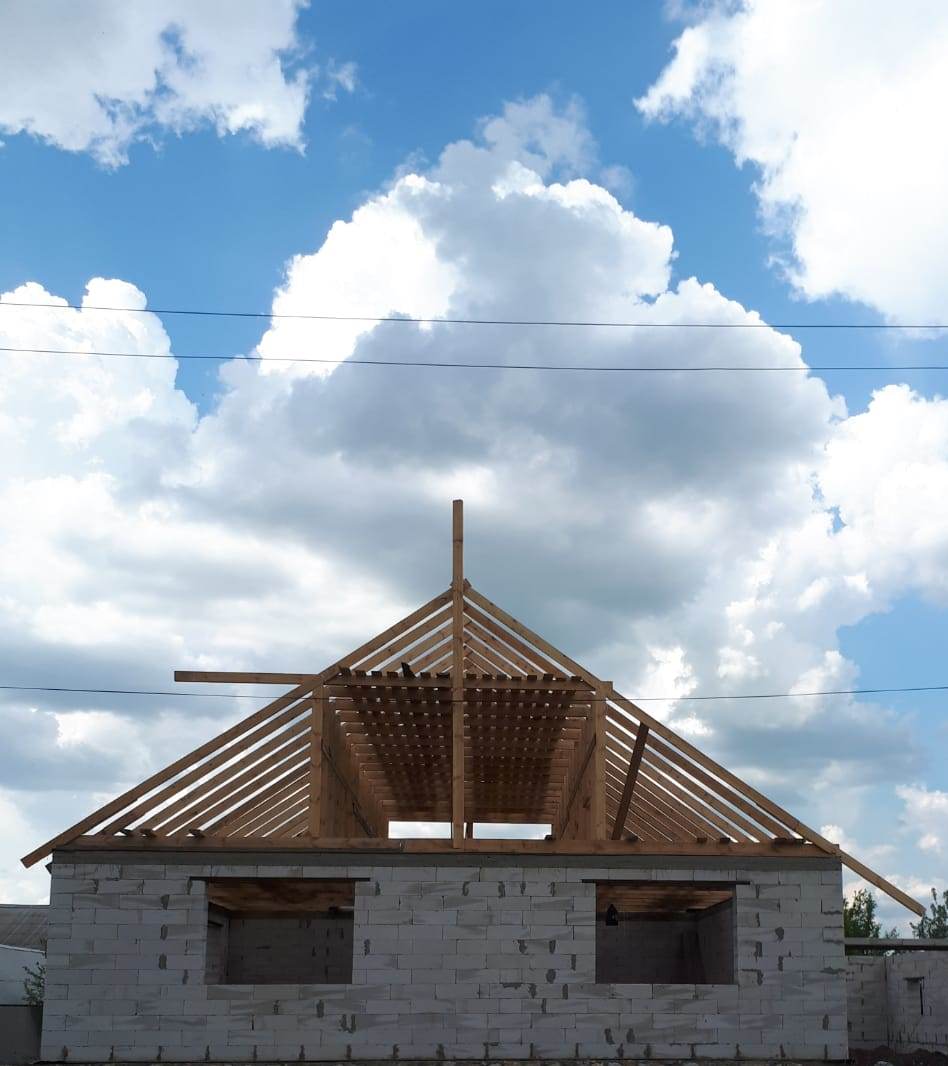

Следующий этап - установка стропил, которые составляют основу для возведения кровельного пирога.

Снова использовали  доску 50х150 мм, крепились стропила гвоздями 120 мм и 150 мм к лагам и стойкам. По верху стропила крепили и стягивали между собой горизонтальными перемычками – доска 50х150 мм.

Так как крыша достаточно высокая, была необходимость наращивать стропила, делали это также при помощи досок 50х150 мм, скреплялось все гвоздями на 150 мм.

Нижняя часть стропил крепилась к мауэрлату срезанным торцом усиленными уголками 90х90мм, а к лагам гвоздями 120 мм.

Вот и все, стропильная система была готова – впереди монтаж кровельного пирога. Об этом в следующей истории!



С этой статьей также читают:

Получайте новые статьи на почту каждый день!
Теги: История/опыт возведение крыши строим крышу
Светлый Дом
23.08.2022
  • 4
  • 9
  • 36
Светлый Дом
23.08.2022

Комментарии (4)

Сортировка: Рейтинг | Дата
Петр Серебряков
Крышу не сорвёт! Грамотно.
Петр Логинов
На мой взгляд лишние траты на массивный брус для лаг, с головой хватило бы и 30*150 см (оправдано, если крыть будете натуральной тяжелой черепицей). Усиление уголком тоже не везде оправдано, разве что стрелять по нему из пушек будут. И выпуски лаг я бы сделал больше, меньше осадков будет попадать на стены.
Не совсем понятно, как Вы сращивали лаги с мауэрлатом и усиливали конструкцию уголками. Можно было бы сделать детальные фото этих узлов.
А так очень интересно! Спасибо!
Светлый Дом
благодарю за обратную связь! к сожалению не все фото есть)
Алексей Стройцов
Очень интересно! Спасибо!
