Поделюсь опытом укладки теплого водяного пола в нашем доме. Монтаж производили на бетонную основу.
Теплый пол в дальнейшем планировали заливать бетонным раствором, поэтому выбирали самые качественные материалы и комплектующие, с длительным сроком службы.
Трубы взяли из сшитого полиэтилена, с высокой теплопроводностью и прочностью. Диаметр отопительной трубы – 16 мм.

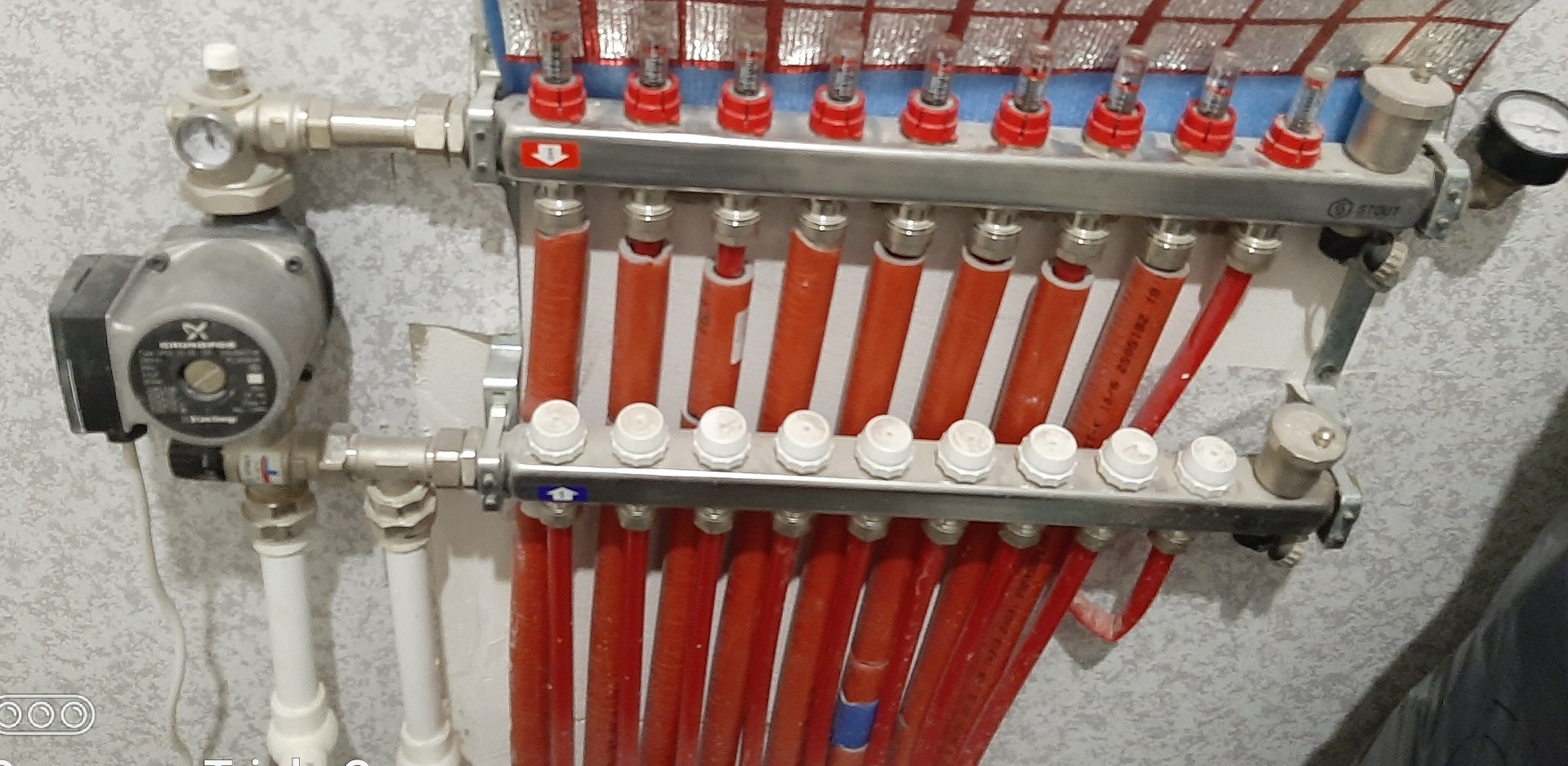

Установка коллекторного узла
Для начала выбрали наиболее подходящее место для установки коллекторного узла. Главное, чтобы это было удобно место при обслуживании узла, и его легко можно было скрыть от глаз.
Крепили коллекторный узел к стене с помощью дюбелей.
Монтаж гидроизоляционного материала
Гидроизоляционный материал - полиэтиленовая пленка. Укладывали пленку на черновой пол бетонной плиты внахлёст.
Монтаж утеплителя
В качестве утеплителя использовали пеноплекс толщиной 50 мм.
Этот материал имеет такие свойства как теплоотдача и достаточная прочность.
Пеноплекс крепили к полу с помощью тарельчатых дюбелей и перфоратора. С помощью молотка забивали дюбели в отверстия, сделанные перфоратором.
На фото - монтаж утеплителя, ребенок вырывал работу из рук!
Монтаж изолона
Использовали специальный изолон с разметкой для удобства укладки на него отопительной трубы. Укладывали изолон по всей площади пола.
Монтаж отопительной трубы
Начинали укладывать трубу с того, что одевали на нее теплоизоляционный рукав красного цвета. Затем на ее конец крепили соединительный фитинг и соединяли с коллектором.
Далее отматывали нужную длину трубы и приступали к ее укладке.

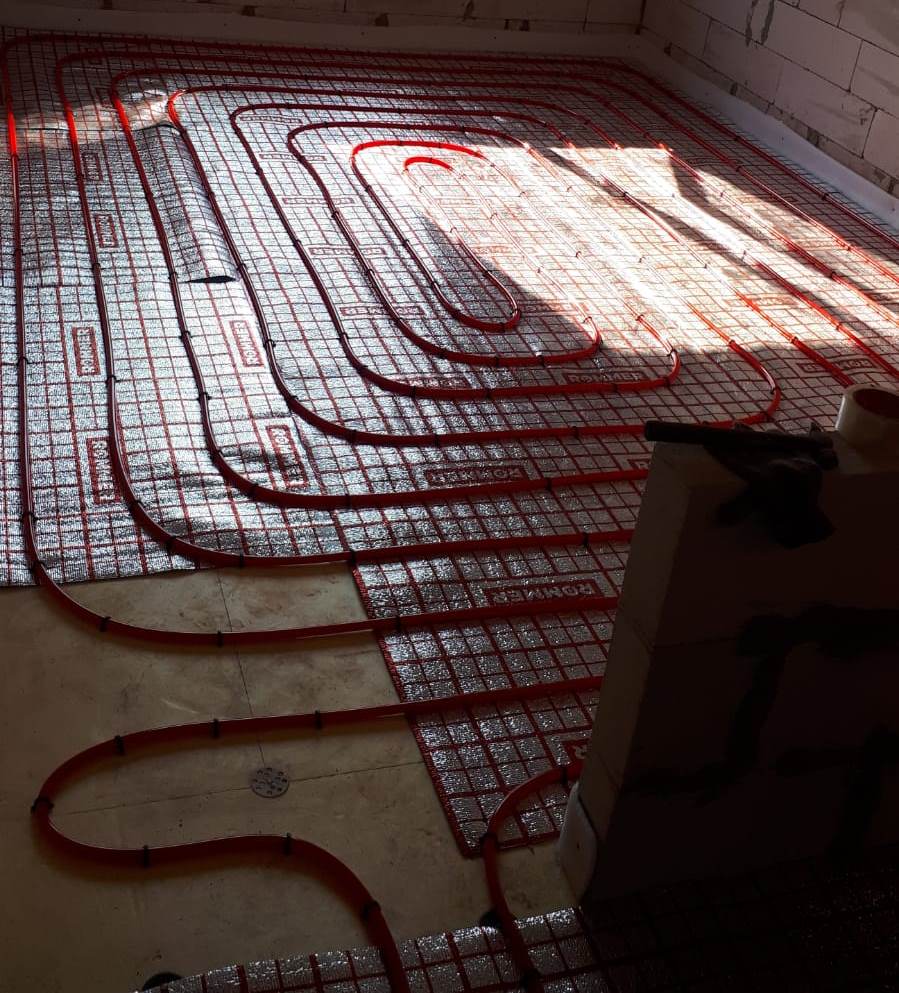

Способ укладки, который использовали - «улитка».
При такой укладке труба идет по спирали от стен к центру. На этом этапе шаг между витками труб составлял 40 см.
После разворачивали трубу в центре и вели ее назад между уже проложенной трубой. На этом этапе шаг был равен 20 см.
Крепление отопительной трубы осуществляли с помощью гарпун-скоб.
После возвращались со вторым концом уже проложенной трубы к коллектору, одевали теплоизоляционный рукав синего цвета и присоединяли его к распределительному коллектору.
Каждую трубу, присоединенную к коллектору, подписывали на стене.
Согласно рекомендациям, необходимо делать 1 контур прокладывания трубы не длиннее 80 м. Мы это правило соблюдали. И у нас получилось на 5 комнат – 8 контуров.
Монтаж фильтров
Установили фильтр очистки воды перед котлом на расстоянии 0,5 м от него.
Монтаж полипропиленовых труб от котла к коллекторному узлу
Далее подвели полипропиленовые трубы от котла к распределительному коллектору – подачу воды и обратку.
Гидравлическое испытание
Перед тем, как забетонировать теплый пол, нужно удостовериться, что все работает без протечек. Для этого провели гидравлическое испытание.
На этом этапе наполнили систему водой, установили давление в 5 бар и оставили на 24 часа. Установленная система работала без сбоев, не было протечек и проблем с нестабильностью давления. Соответственно и с герметичностью все было в порядке. Поэтому мы приступили к бетонной стяжке.
