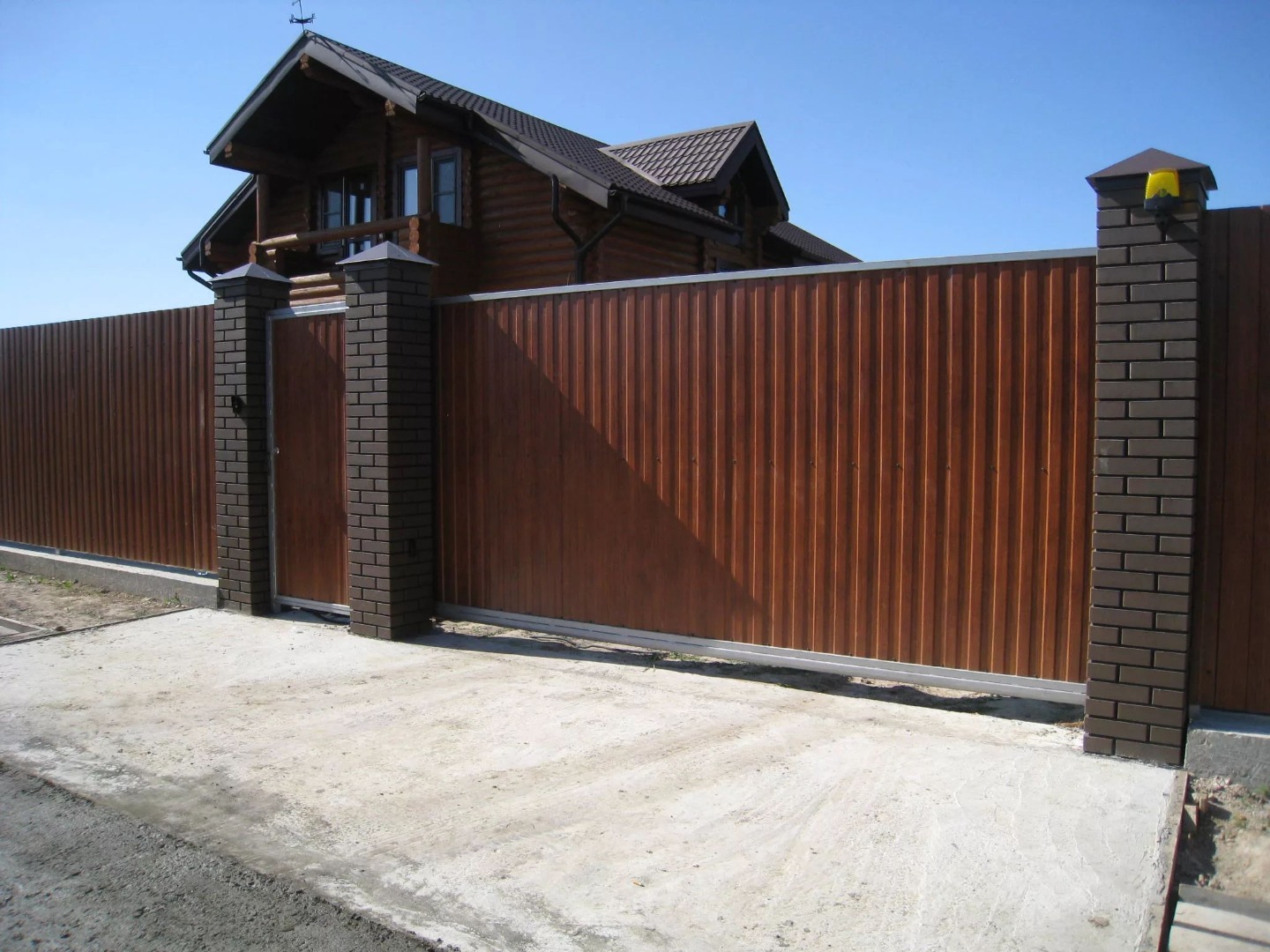

Сегодня расскажем, как сделать откатные ворота. Итак, делимся опытом по шагам.
- Привариваем уголки к столбикам (поскольку мы столбики уже обложили кирпичом, то предварительно оставили закладки между кирпичами, чтобы приварить уголки).

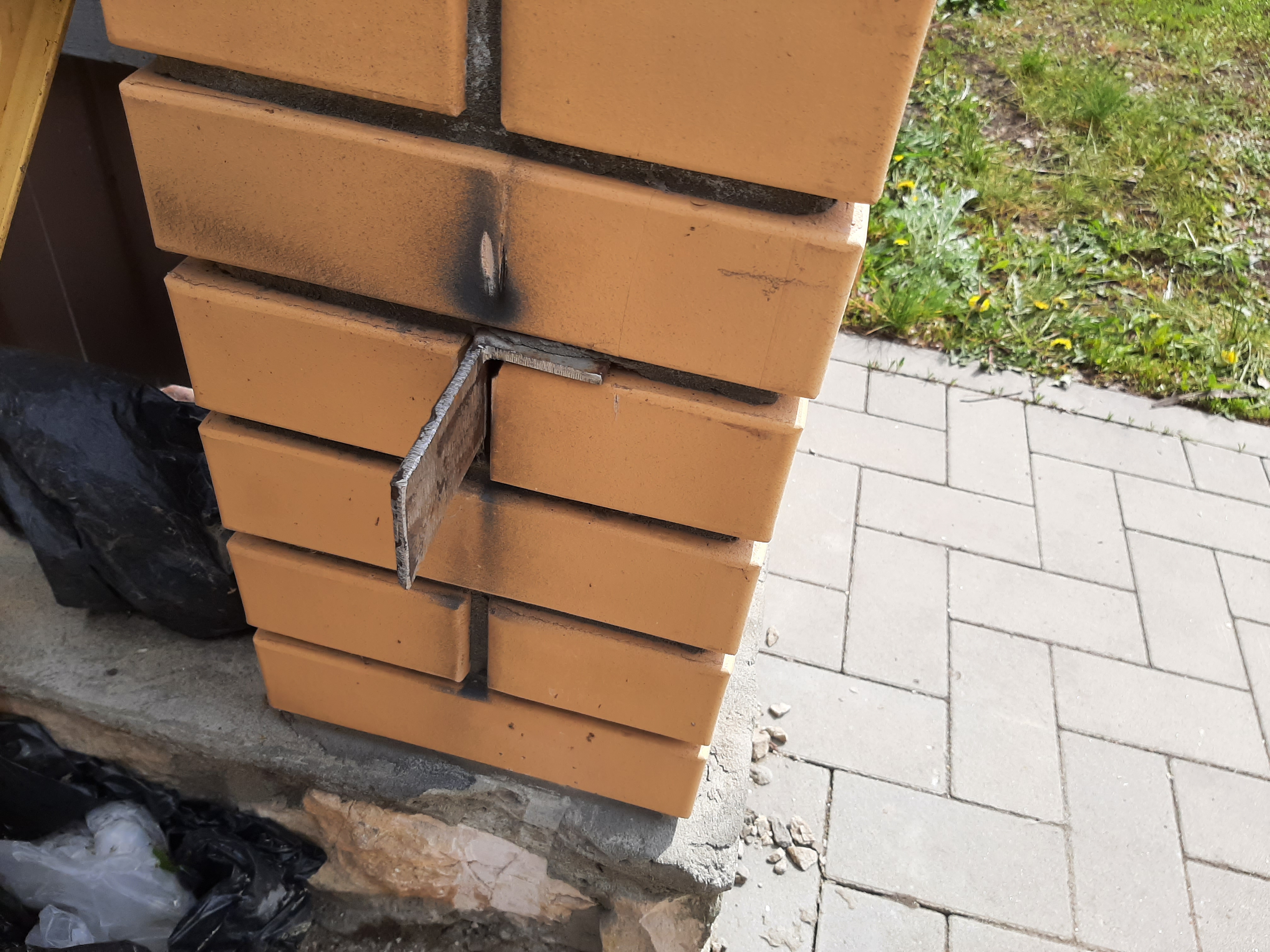

Уголок отрезаем предварительно, вот как это выглядит.

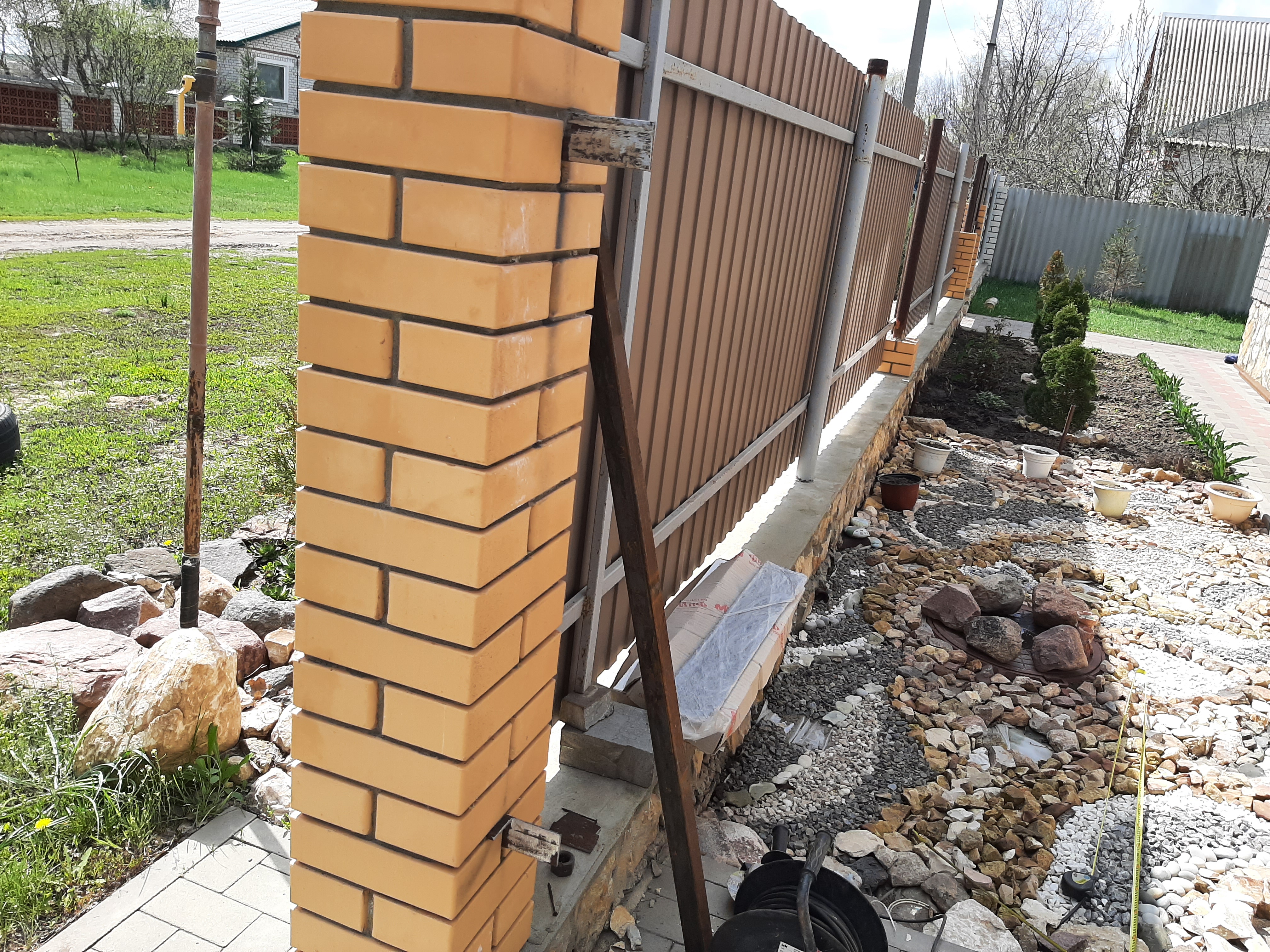

Таким образом привариваем 4 уголка – по 2 на каждом столбике - сверху и снизу.

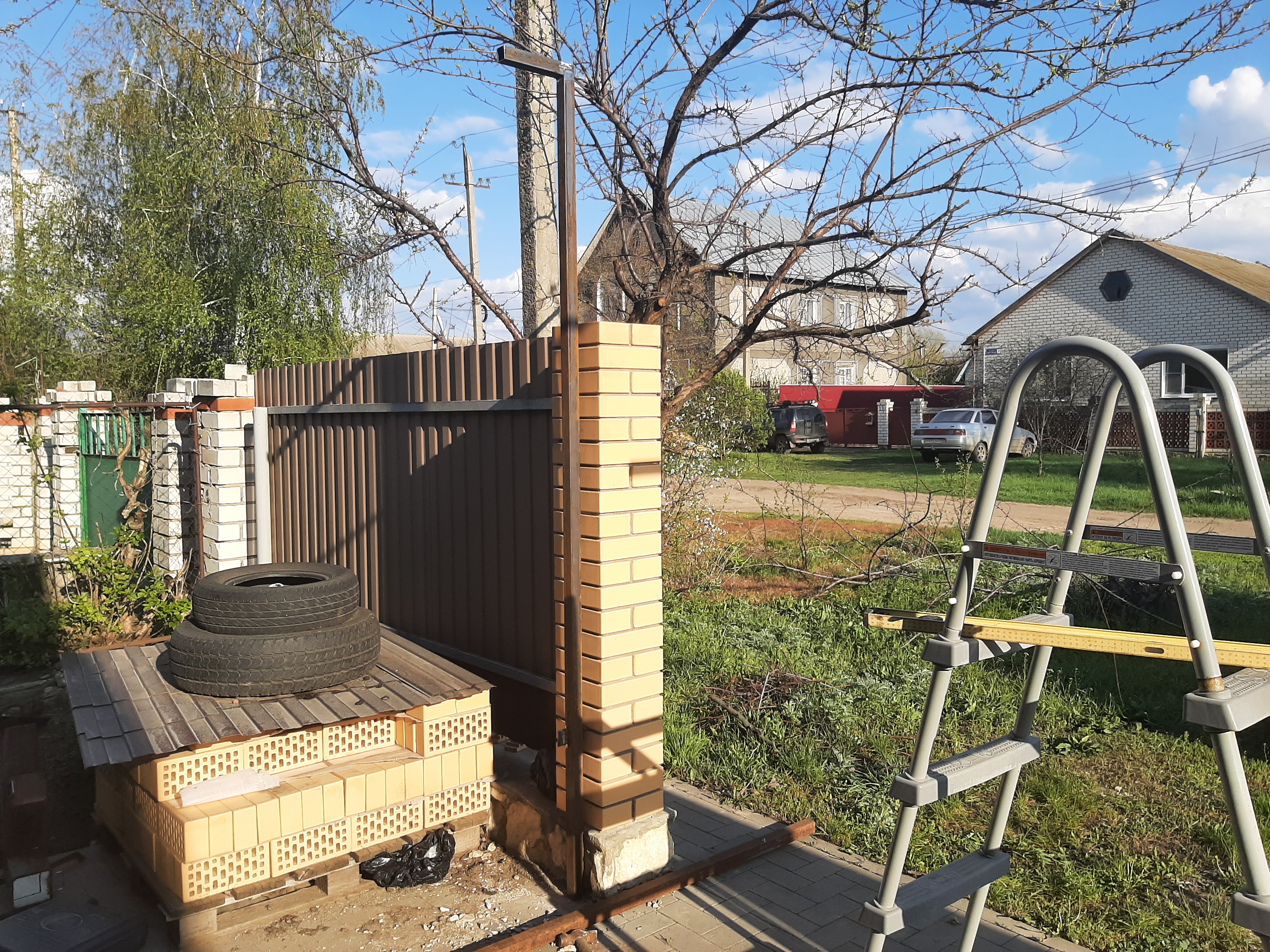

2. К уголкам привариваем профтрубу 40х40 в виде буквы «Г».
3. Такую же вертикальную стойку в виде буквы «Г» привариваем в ту сторону, в которую будут открываться ворота – это будет предел или конечная точка для отката.

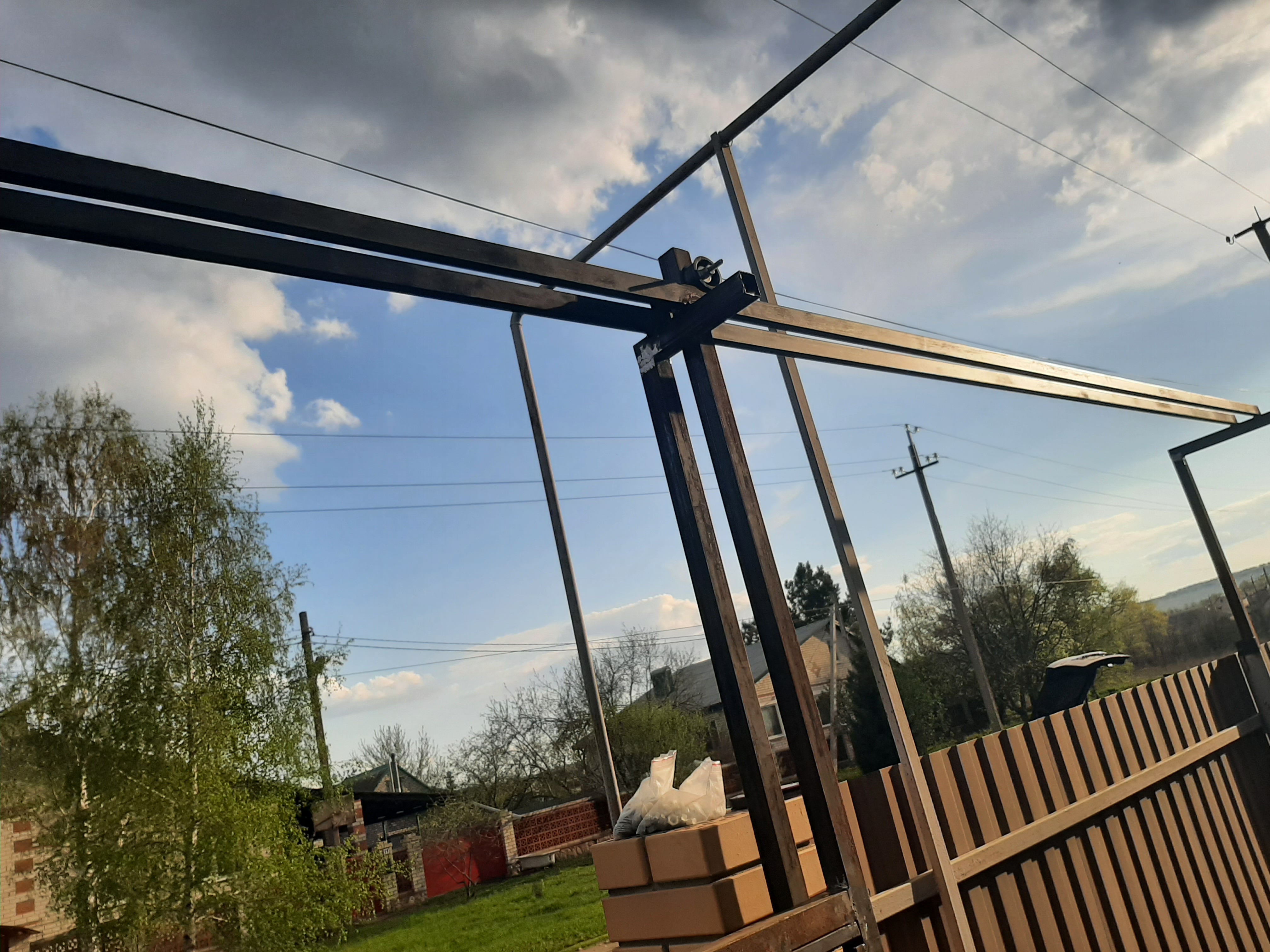

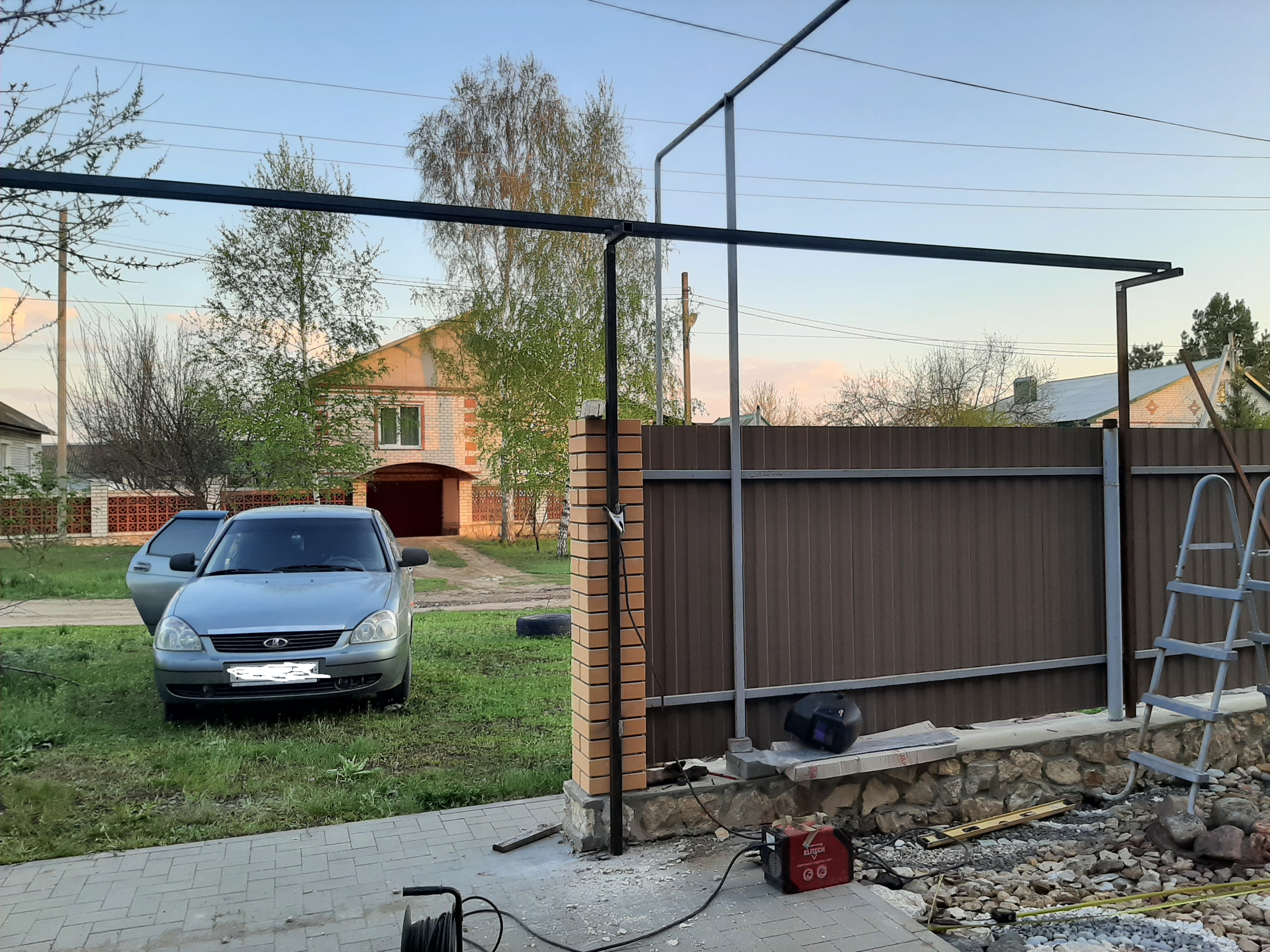

Затем сверху привариваем первую «рельсу» из той же профтрубы на всю длину – соединяем самые крайние «Г»-образные столбы. Вот что получается.
4. Далее привариваем вторую «рельсу» сверху и монтируем между ними каркас откатных ворот.
5. Каркас ворот также сварен из профтрубы 40х40 мм – так боковые профтрубы каркаса «ходят по рельсам».
Посередине привариваем профтрубу 20х40 мм – горизонтальная перемычка для профлиста, а по всему периметру для полотна ворот приваривается профтруба 20х20 мм.

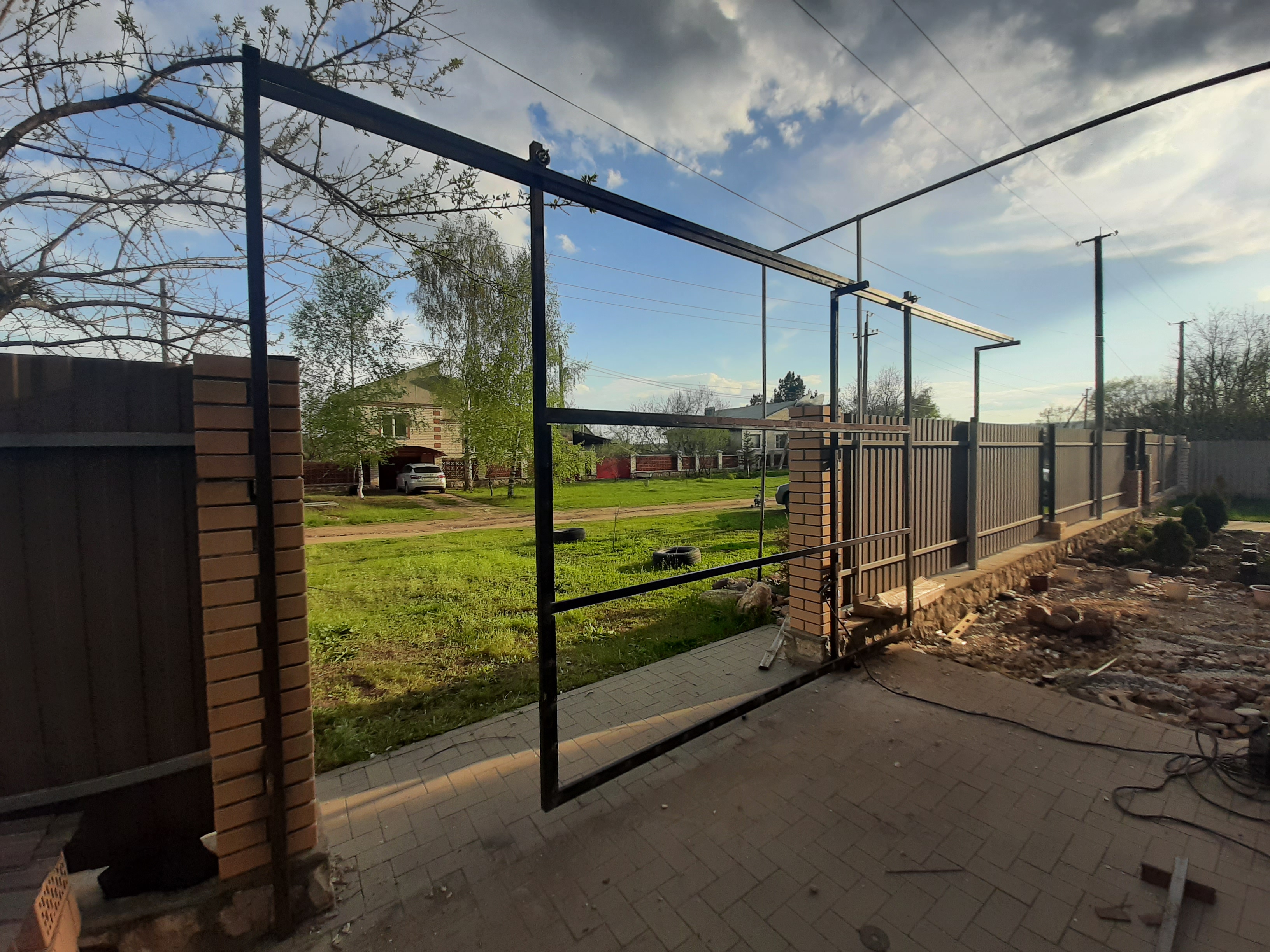

Вот как выглядит этот этап работы.
6. Далее каркас красим и ждем высыхания.
О дальнейших этапах напишем в следующей истории.
