Как сделать канализацию в подвале частного дома?

Владельцы частных домов часто размещают в подвалах сауны, комнаты для стирки, спортивные комнаты, объединенные с санузлом и душевой кабиной, даже бассейны. Главной проблемой в этом случае является качественное водоотведение, т.к.точки слива расположены низко и самотечную систему устроить невозможно. Решение проблемы в создании напорной канализации.

Виды стоков



Отводимые из цокольного этажа жидкости, можно разделить на загрязненные умеренно и сильно загрязненные. В первом случае в ее составе отсутствуют твердые частицы и взвеси. Исходят такие жидкости от стиральной машины, из сауны, бассейна.



Стоки, исходящие от туалета относят к сильно загрязненным. В их составе имеются как твердые включения, так и волокна. Чтобы поднять их наверх, необходимы насосы с функцией измельчения, обладающие значительной пропускной способностью. Для доставки умеренно загрязненных стоков к основной канализационной трубе достаточно включить в схему обычный откачивающий насос, со встроенной в него накопительной емкостью или сололифт .

Кроме разделения стоков на умеренно и сильно загрязненные, их разделяют еще и по температуре, т.к. не все оборудование может работать с очень горячими жидкостями. Их могут поставлять стиральные, посудомоечные машины. Стоки после гигиенических процедур к категории очень горячих не относятся, поскольку температура их обычно не выходит за пределы 45⁰.

Варианты отведения

Как правило, канализация подвальной части дома будет обслуживать несколько точек сразу. Придется решать проблему совместного либо раздельного отвода отработанных жидкостей. С этой целью проводят сравнительный анализ их объемов.

В случае, когда планируемое водопотребление не будет превышать 1 мᶾ в сутки, правильно подобранный по производительности сололифт вполне справится с откачкой такого объема стоков. Вместо него можно установить небольшую насосную станцию.

Так что если в планы владельца загородного дома не входит устройство в подвале бани, бассейна, ванны, необходимости в разделении стоков нет. Объем стоков превышающий 1 мᶾ, требует разделения. В отводе для «чистых» стоков, в этом случае, монтируют дополнительные промежуточные накопительные емкости.

Объяснить такое решение можно тем, что накопительные резервуары, встроенные в насосы, имеют относительно небольшой объем. Если пренебречь дополнительными накопителями, оборудование может не справиться со своей задачей. С другой стороны, воду в бассейне придется обновлять не настолько часто, чтобы специально устанавливать для этого дорогую мощную систему фекальной откачки с измельчителями. Это попросту нерационально.

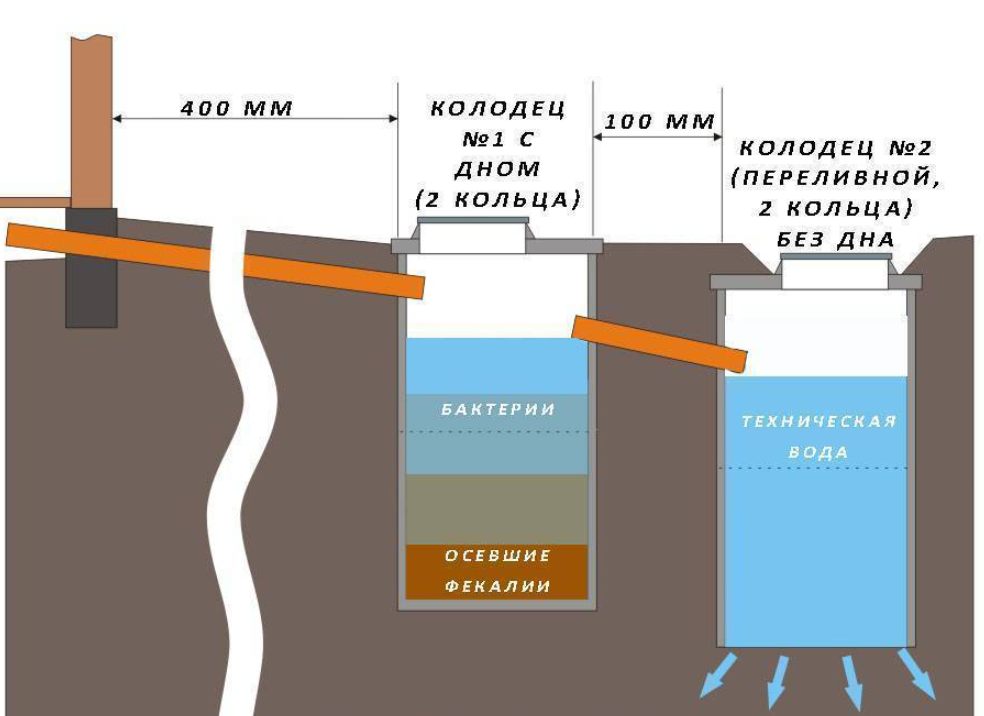

Все эти решения оправданы, когда система канализации в доме автономная. Если она подключена к централизованным сетям, достаточно смонтировать фекальный насос большой мощности. Он вполне справится со сбросом сточных вод в отводящую магистраль.

Оборудование для совместной откачки стоков из подвала

Если в результате подсчетов принято решение о том, что для принудительной откачки сточных вод достаточно одной ветки, монтируют сололифт. Он представляет собой специальное оборудование, включающее следующие конструктивные элементы:

  • насос;
  • измельчитель;
  • накопительный блок.

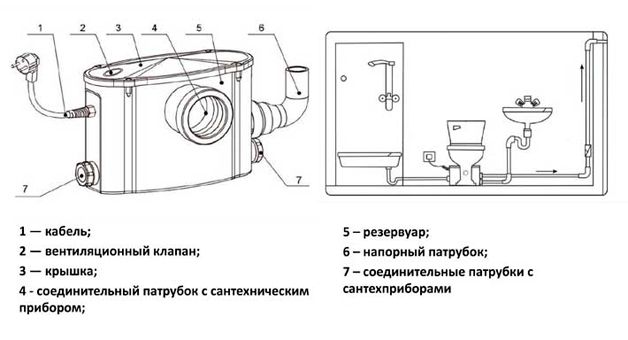

Оборудование имеет небольшие габариты, компактно, поэтому эффективно только при небольшом объеме стоков.

 Оптимальный вариант для туалета. Конструкция имеет наклонное дно, поэтому исключает формирование осадка.





В процессе работы увеличивается скорость подачи сточных вод, вызывая в системе вихревую тягу, которая удаляет осадок с дна бачка. Чтобы сололифт прослужил долго, нужно учитывать, на какие конкретно виды входных подключений он рассчитан.

Функционирует сололифт по следующей схеме:

  1. От сантехнического прибора в в резервуар сололифта поступает отработанная жидкость. Накапливаясь постепенно, она здесь частично отстаивается. Тяжелые включения оседают на дно, легкие задерживает фильтр.
  2. Когда емкость наполнится до критического уровня, агрегат включается, в работу вступает насос и начинает откачку нечистот.
  3. Измельчитель, расположенный в верхней зоне бачка, крупные элементы дробит. Образовавшаяся масса попадает в насос, смешиваясь с водой. Далее, насос подымает смесь вверх по трубам и она поступает в наружную канализацию.
  4. Уровень сточных вод падает — насос перестает функционировать.

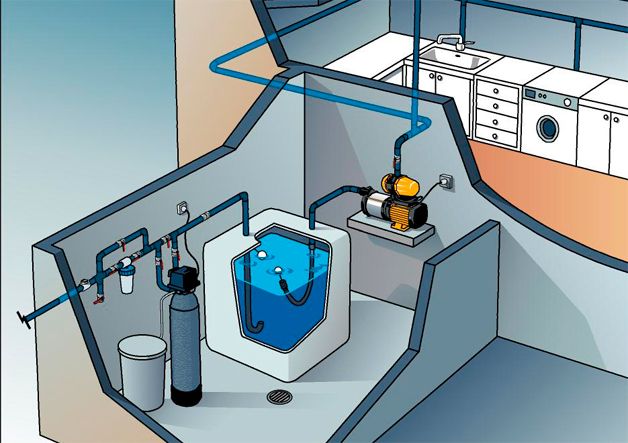

При большом объеме стоков более целесообразно использовать насосную станцию, специально предназначенную для работы с канализационными жидкостями. По принципу действия это такой же сололифт, но накопительный резервуар здесь больше и насосное оборудование мощнее. Насосная станция решит проблему транспортировки сточных вод из всех имеющихся в подвале точек.

Насос подымает жидкость по вертикали до 9 м, а перемещает ее по горизонтали на дистанцию до 100 м. Поскольку он со всех сторон закрыт, шума почти не слышно.

Обязательным элементом станции является измельчитель, принимающий «чистые» и «грязные» стоки. Это крыльчатка, оснащенная острыми кромками. Вращаясь, она измельчает твердые элементы до состояния однородной массы, после чего они уходят вместе с жидкостью.

Корпус стандартной модели изготовлен из легкомоющегося пластика. Имеются три выхода, которые используют для присоединения к разным точкам. Насос включается и выключается автоматически, благодаря наличию встроенного датчика уровня. Низкий уровень запахов обеспечивают, входящие в комплектацию, угольные фильтры.

Оптимальная мощность канализационной насосной станции — 8-24 мᶾ/ч. Большинство современных моделей укомплектованы устройствами, позволяющими перекрывать обратные потоки. Габариты и характеристики насосной станции следует выбирать исходя из наличия свободного места.

Устанавливают оборудование в помещении, из которого отводят стоки либо оборудуют специальную нишу. Если места достаточно, под оборудование отводят отдельное помещение.

Обратный ток и защита от него

В силу особенностей расположения подвальной канализационной системы по отношению к основной магистрали, существует перспектива заполнения труб нижнего уровня содержимым канализации. Свести риск обратного тока к нулю можно двумя методами: путем активной либо пассивной защиты.

В первом случае имеется в виду монтаж насосной системы, укомплектованной специальными устройствами, противодействующими обратному току. Большинство новых моделей имеют такую функцию. Поэтому, приобретая КНС, необходимо интересоваться, каким дополнительным функционалом она наделена.

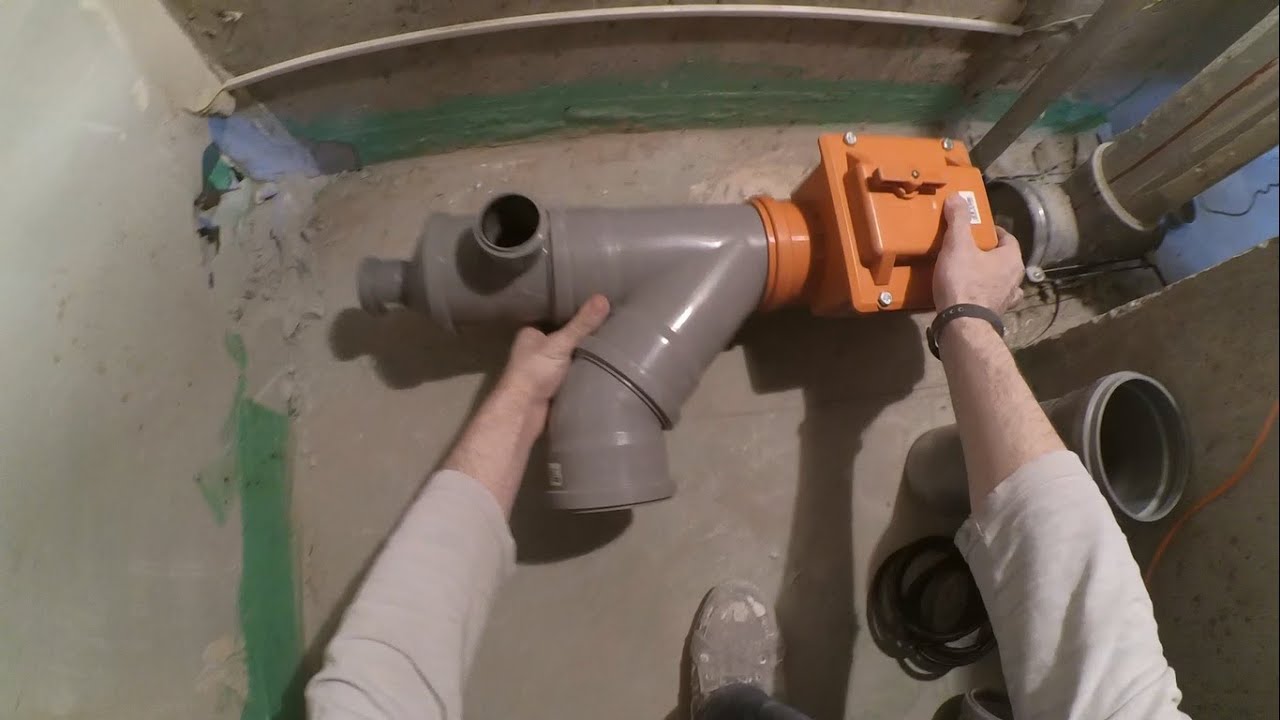

Второй вариант предусматривает установку в отводящий трубопровод клапанных модулей, монтаж накопителей. Последние устанавливают на придомовой территории. Их назначение — регулировка количества стоков, сбрасываемых в септик. Клапанные механизмы имеют один недостаток — частые засоры и их устранение.

Единого мнения по поводу рациональности устройства защиты от обратного тока у специалистов нет. Тогда как одни считают, что это лишние расходы, другие приводят доказательства, в пользу необходимости санитарной защиты.

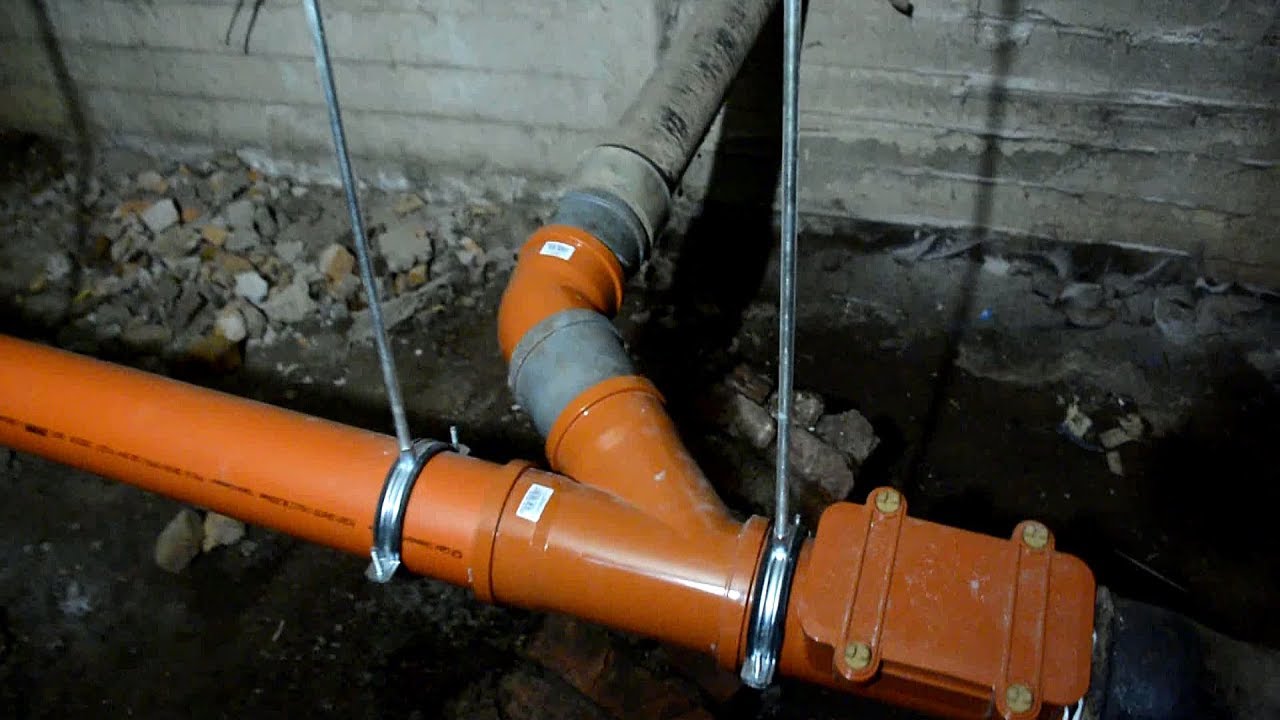

Особенности разводки канализационной магистрали в подвале

Схема канализации в подвале аналогична разводке первого этажа. Отличие только наличие компенсаторов в местах, где стояки проходят через плиты перекрытия.

При устройстве стояковых линий применяют ряд элементов разводки:

  • отводы с присоединяющими патрубками;

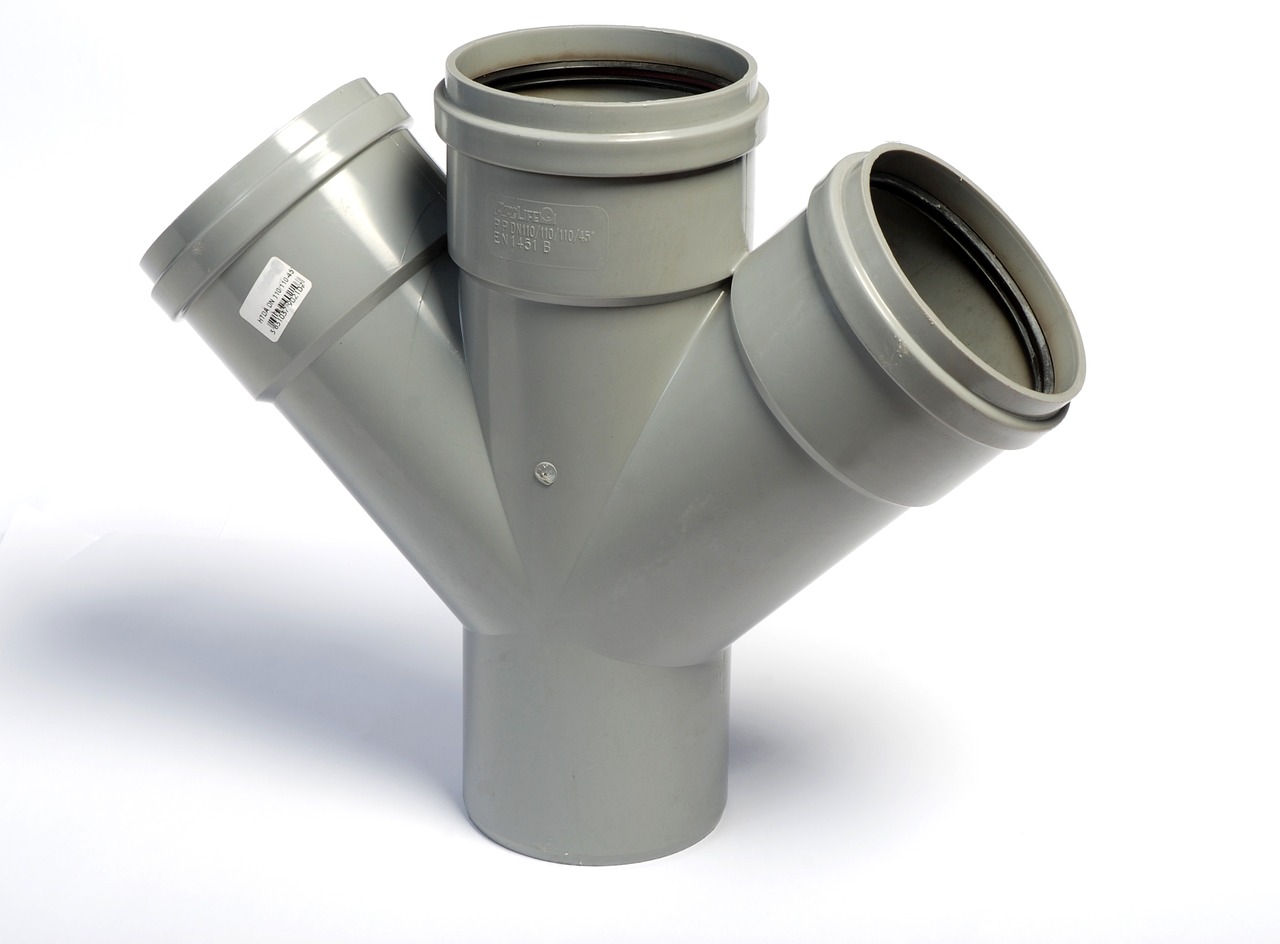

  • соединительные фитинги, трубопроводные элементы;
  • компенсаторы;
  • крепеж;
  • резервные люки.

Трубопровод, начиная от насоса, состоит из труб, выдерживающих давление от 0,5 до 1,5 атмосфер. Диаметр находится в пределах 22-50 мм. Трубы должны быть прочными.

Разрабатывая схему с сололифтами, нужно учитывать следующие моменты:

  1. Если в систему включен центробежный насос, трубы большого диаметра не нужны, 40-50 мм достаточно.
  2. К трубе, проложенной по вертикали, выходной патрубок нужно присоединять сразу.

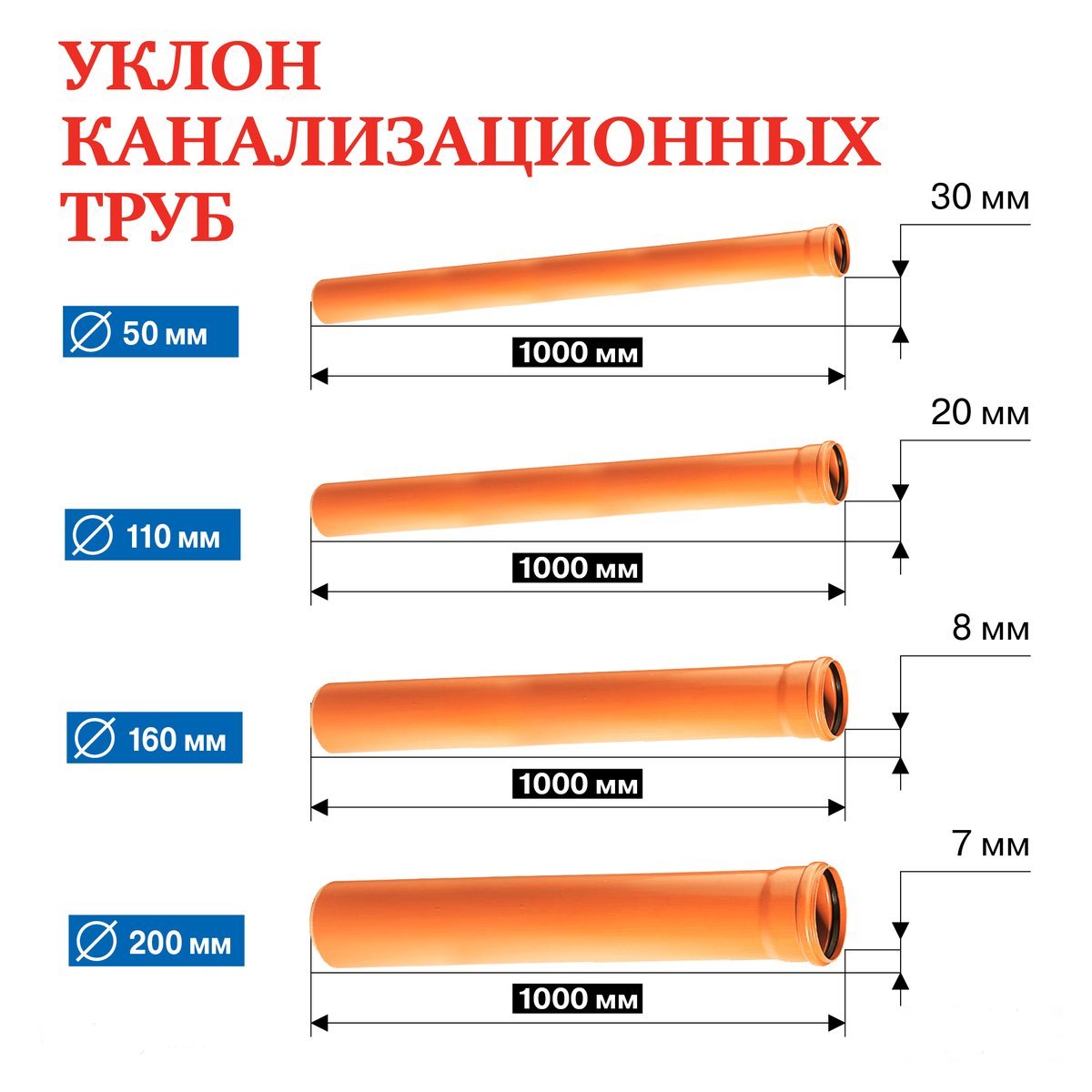

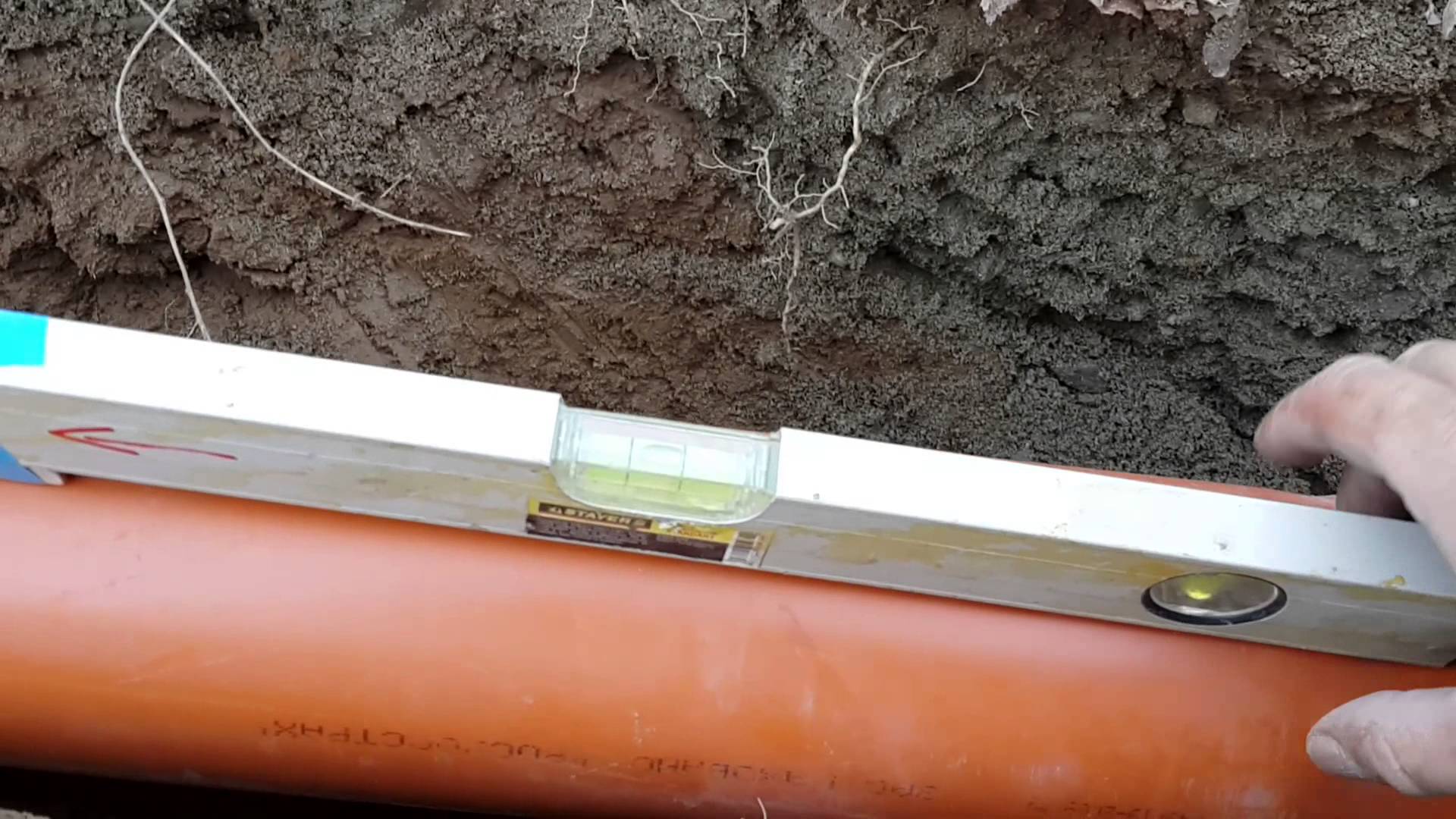

  3. Обязательно нужно соблюдать углы наклона трубопроводов. За вертикальной веткой нужно монтировать безнапорную трубу. Ее наклон — 2 см на погонный метр в направлении накопителя. На напорном участке наклон составляет 6 мм на метр погонный.
  4. В случае установки КНС, необходимо обеспечить ее удобное обслуживание.
  5. Устройства, которые подсоединяют к унитазу, должны быть вблизи сантехнического прибора.
  6. Трубопровод на отрезке сололифт-основная канализационная магистраль нужно монтировать без изгибов.

Чем вертикальная труба выше, тем меньше усилие принудительного перемещения жидкости по перпендикуляру.

С увеличением мощности насосной системы, параметры, но в пропорциональном отношении перемещение содержимого магистрали останется.

 Вывести канализацию из подвала вполне возможно. Современное насосное оборудование позволяет сделать это сравнительно просто.
