Устройство распределительного щита. Как рассчитать и смонтировать?



Под распределительным щитом понимается комплектное устройство, используемое для распределения электроэнергии. Перед разработкой компоновки щитка и началом электромонтажных работ требуется продумать количества точек потребления, разработать проект проводки. Только после этого можно приступать к разработке схемы сборки распредщитка, выбору комплектующих и их компоновки. В статье разберем, что представляет собой электрощиток, как выбрать компоненты и провести монтаж.

Составляющие распределительного щита

В любом распредщите должны быть следующие элементы:

  • Вводной автомат. К его клеммам присоединяются жилы вводного кабеля. Он обеспечивает защиту всего контура в квартире. Вводной автомат позволяет полностью обесточить квартиру. Как правило он делается двухполюсным для одновременного разрыва нулевого и фазного проводников.
  • Счетчик электроэнергии монтируется сразу после вводного автомата. В некоторых случаях он устанавливается отдельно (например, на лестничной площадке) вместе с автоматом отключения.
  • УЗО (расшифровывается как устройства защитного отключения). Это оборудование обеспечивает защиту от поражения током. Количество УЗО рассчитывается в каждом случае отдельно в зависимости от объемов и количества точек потребления. В однокомнатной квартире с минимальным количеством бытовой техники может быть установлено одно УЗО. В иных случаях монтируются отдельные контуры для линий с большим потреблением (на стиральную машину, на кондиционер).
  •  Линейные автоматы разрывают цель при возникновении перегрузки по току или коротком замыкании. В квартирах с маленькими детьми рекомендуется делать разные контуры для питания приборов освещения и розеток. В этом случае опасные розетки можно будет отключить с помощью автомата, но при этом в комнате останется свет.
  • Дифавтомат – необязательный элемент, на отдельных контурах может заменить автомат и УЗО.
  • DIN-рейка крепится к задней стенке щитка, предназначена для установки УЗО, автоматов и другого оборудования. Длина и количество реек зависит от конфигурации распределительного щитка.
  • Соединительные шины соединяют проводники рабочего ноля и провода заземления.
  • Распределительные шины необходимы для соединения автоматов, УЗО и дифавтоматов. Гребенки оснащены надежной изоляцией, что позволяет соединять автоматы через клеммник.

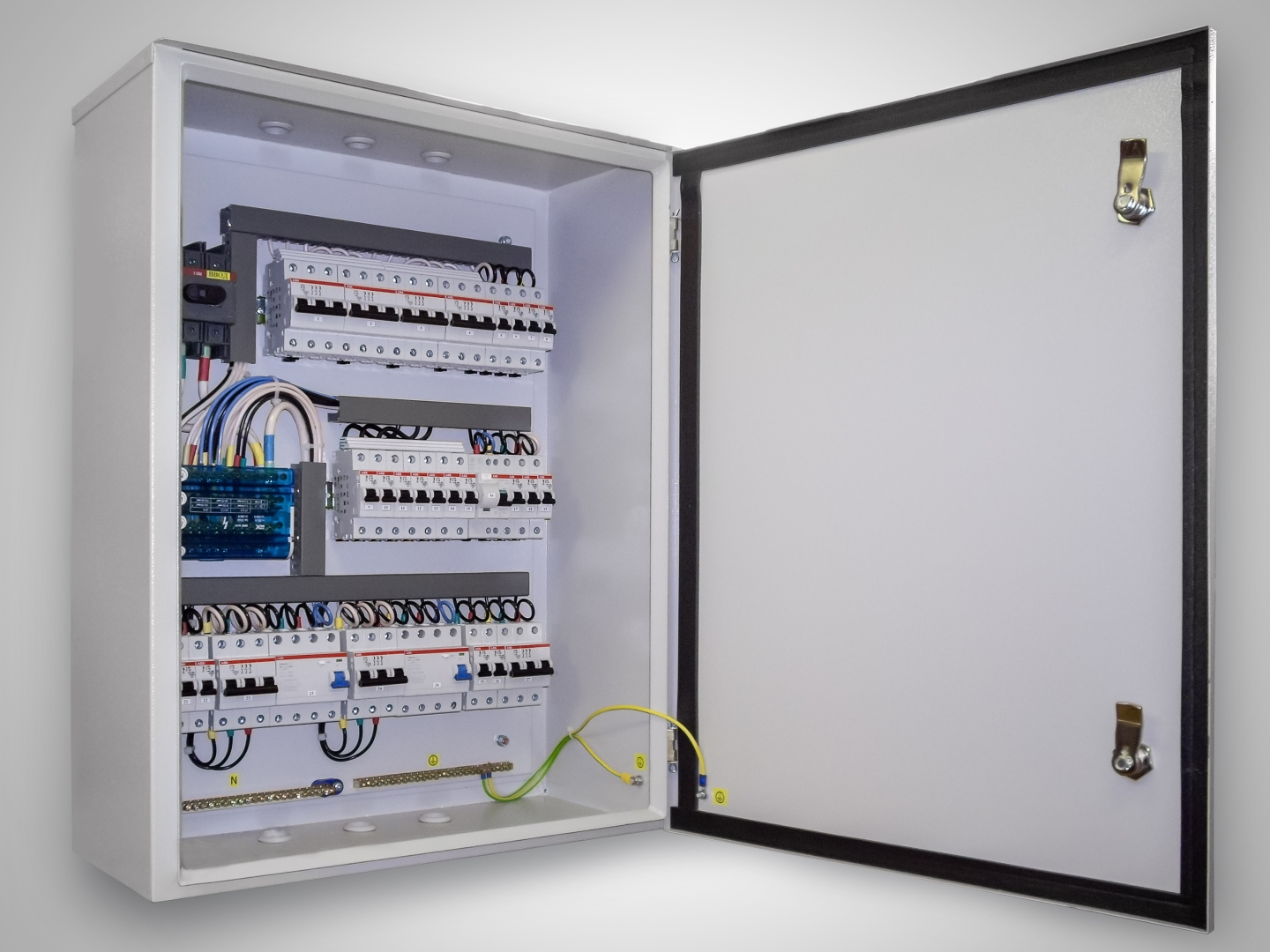

Распределительный щиток можно собрать самостоятельно или купить готовый. Модели с фирменной сборкой изготавливаются многими предприятиями для типовых проектов.

Схема распредщитка

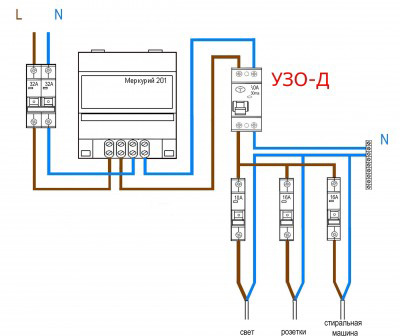

Если решено компоновать распредщит самостоятельно, начать стоит с разработки схемы. В ней должно быть прописано все, от вводного автомата и до выключателей. Схема в старом жилом фонде будет двухпроводной (без заземления). В этом случае PE-шина не требуется.

Для небольшой однокомнатной квартиры простая компоновка щитка будет включать в себя:

  • Вводной двухполюсной автомат (32 А);
  • Счетчик электроэнергии;
  • УЗО на два полюса 40 А с током утечки 30 мА;
  • 3 автомата на 16 А каждый (отдельно на освещение, на розетки и на стиральную машину);
  • Корпус щитка;
  • DIN-рейки для крепления;
  • N-шина, предназначенная для подключения нулевого проводника.

Дополнительно может быть установлено реле контроля напряжения. Оно защитит от скачков напряжения в случае отгорания нуля. Этот прибор срабатывает при контакте нуля и фазы. Реле разрывает цепь, защищая подключенную бытовую технику от поломок.

В случае частых командировок мастера советуют подключать холодильник на отдельный аппарат. В итоге всю технику кроме него можно будет обесточить.

Для квартир с большей площадью и соответственно большим потреблением электроэнергии, требуется увеличить количество автоматов. Устанавливаются они на контуры с крупной бытовой техникой (например, на посудомоечную машину или кондиционер), а также на каждое отдельное помещение. Дополнительно могут быть установлены УЗО меньшего номинала для обеспечения защиты от поражения током.

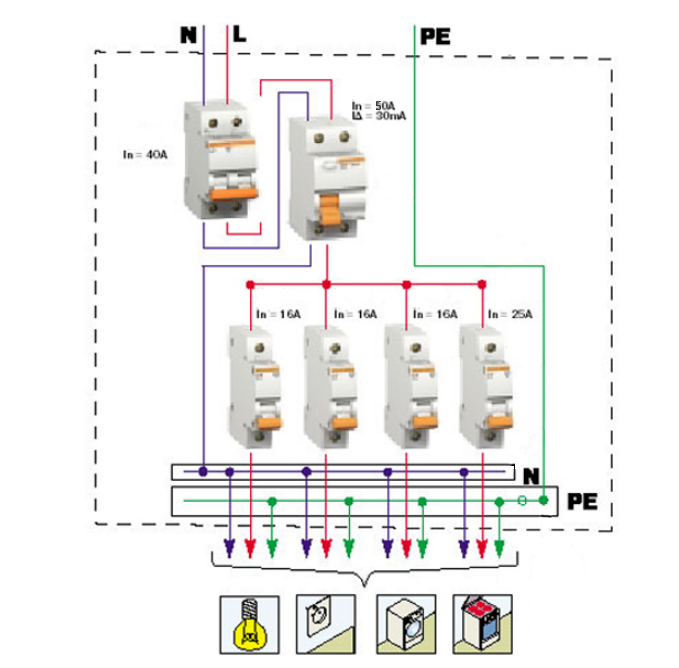

В новых домах может быть заведен дополнительно контур заземления (PE-проводник). В этом случае схема распредщитка будет иной. Для небольшой однокомнатной квартиры щиток будет включать в себя следующие элементы:

  • Бокс с Din-рейками;
  • Вводной автомат на 40 А;
  • Счетчик;
  • УЗО двухполюсный 50 А с током утечки 30 мА;
  • 4 автомата (три из них на 16 А и дополнительный на 25 А для подключения электроплиты);
  • Нулевая (N) и заземляющая (PE) шины;
  • Соединительная шина для автоматов.

В многокомнатной квартире с большим числом контуров требуется установка дополнительных УЗО со значением 16-25 А на 10 мА. Эти аппараты быстрее среагируют на утечку, тем самым обеспечив селективность при отключении. Стиральные машины часто из-за проблем с внутренней проводкой бьются током, если коснутся мокрыми руками. Это может стать источником смертельной опасности для детей или людей, имеющих проблемы с сердцем. УЗО «заметит» небольшую утечку тока в контуре и отключит электроснабжение при соприкосновении корпуса и оголенного провода.

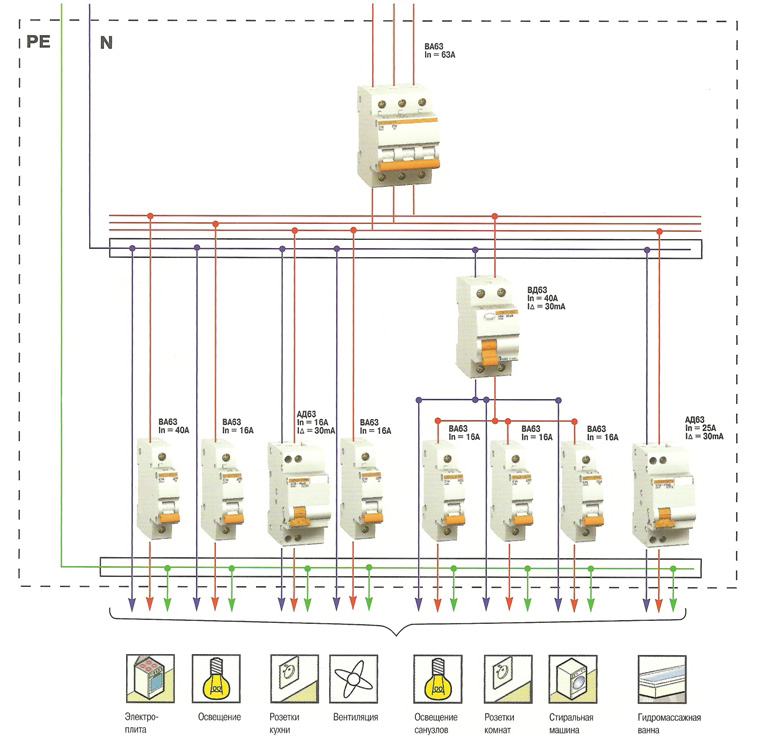

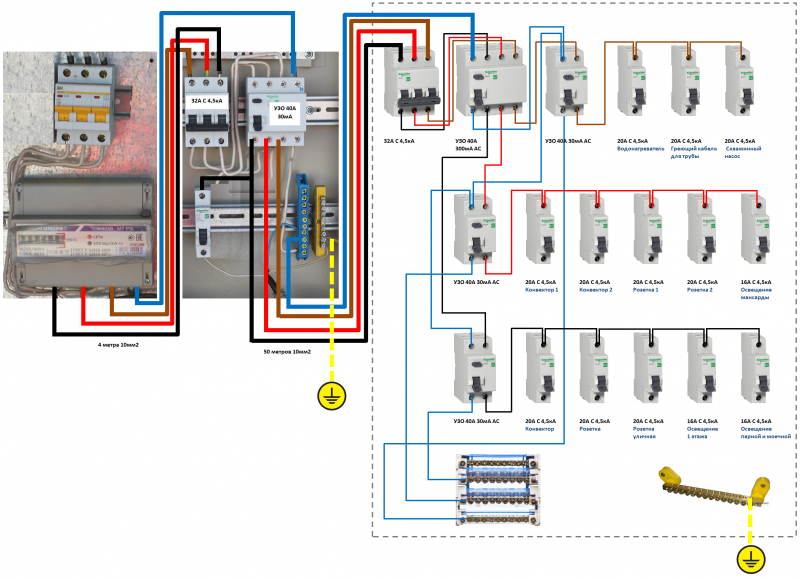

Трехфазная схема встречается в новых домах или в таунхаусах. Напряжение в этом случае не 220, а 380 В. Схема распределительного щитка в этом случае сложнее, она включается в себя трех- и однофазные компоненты. Щиток будет включать в себя следующие компоненты:

  • Вводной автомат на четыре полюса и 63 А;
  • Счетчик;
  • УЗО четырехполюсное 40 А на 30 мА;
  • Линейные однополюсные автоматы (на 16,25 и 40 А);
  • Дифавтоматы на два полюса для защиты кухонной техники или для установки гидромассажного оборудования в ванной, их может заменить пара УЗО и автомат;
  • Нулевая и защитная шины;
  • Гребенки для распределения нагрузки пофазно.

Для частного дома эта схема может быть дополнена установкой общего УЗО для защиты от возгорания.

В некоторых домах заведена трехфазная сеть, но напряжение в 380 В предусмотрено только для питания электроплиты. Вся остальная техника запитывается от 220 В. В этом случае схема щитка получается комбинированной. На входе устанавливается автомат на три полюса на 63 А, после чего монтируется счетчик. Далее кабель пускают по двум направлениям. В первом убирается лишняя фаза и монтируется однофазное оборудование. Второе направление остается без изменений, плита подключается через трехполюсной автомат и УЗО.

Где разместить распредщиток

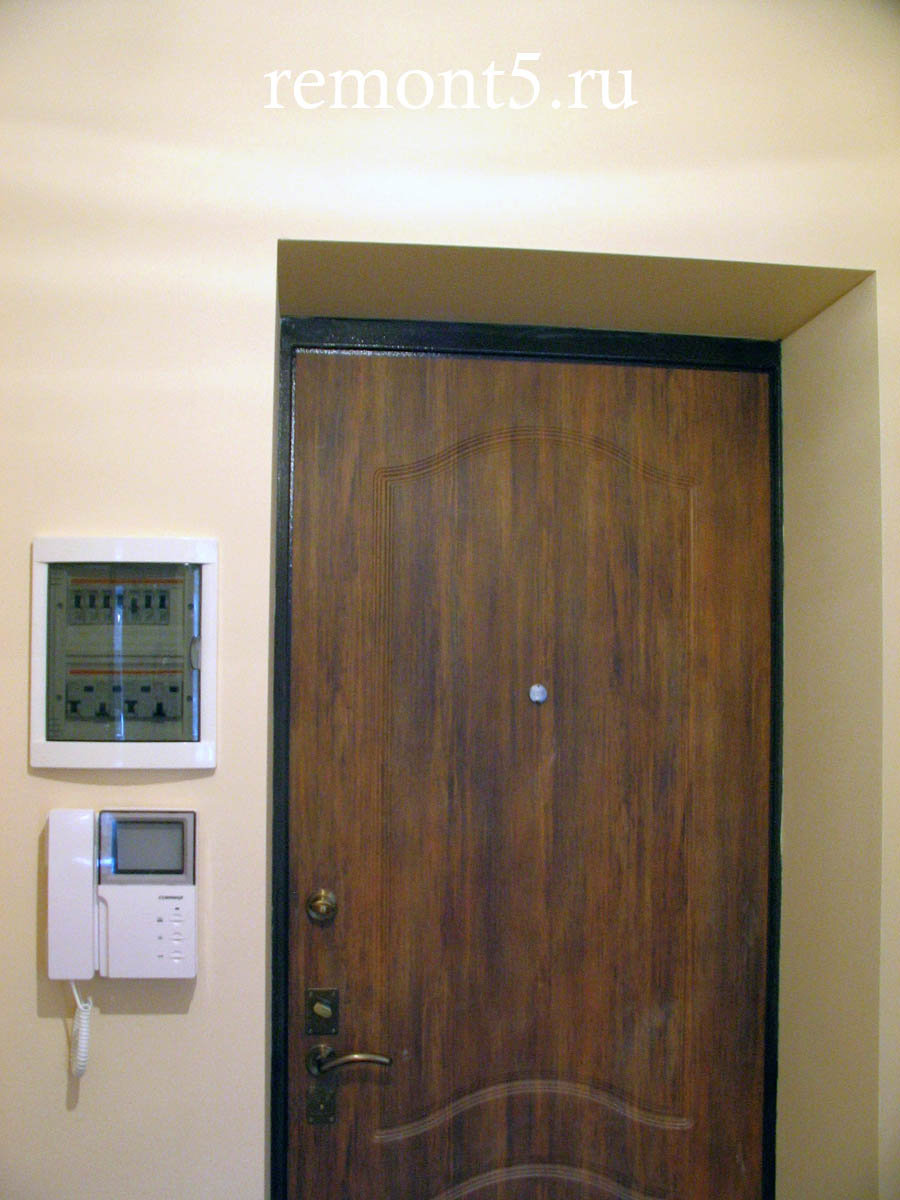

Обычно распределительный щиток размещается на входе. Это позволяет не тянуть вглубь квартиры вводной кабель с площадки. По высоте оборудование монтируется на уровне глаз взрослого человека. Это позволяет удобно снимать показания счетчиков или при необходимости отключить автомат.

Некоторые считают, что безопаснее установить щиток ближе к потолку, как это делали в советское время. В этом случае дети точно не доберутся до опасного оборудования, однако современные щитки надежно запираются на ключ, имеют надежную оболочку, а значит, полностью безопасны.

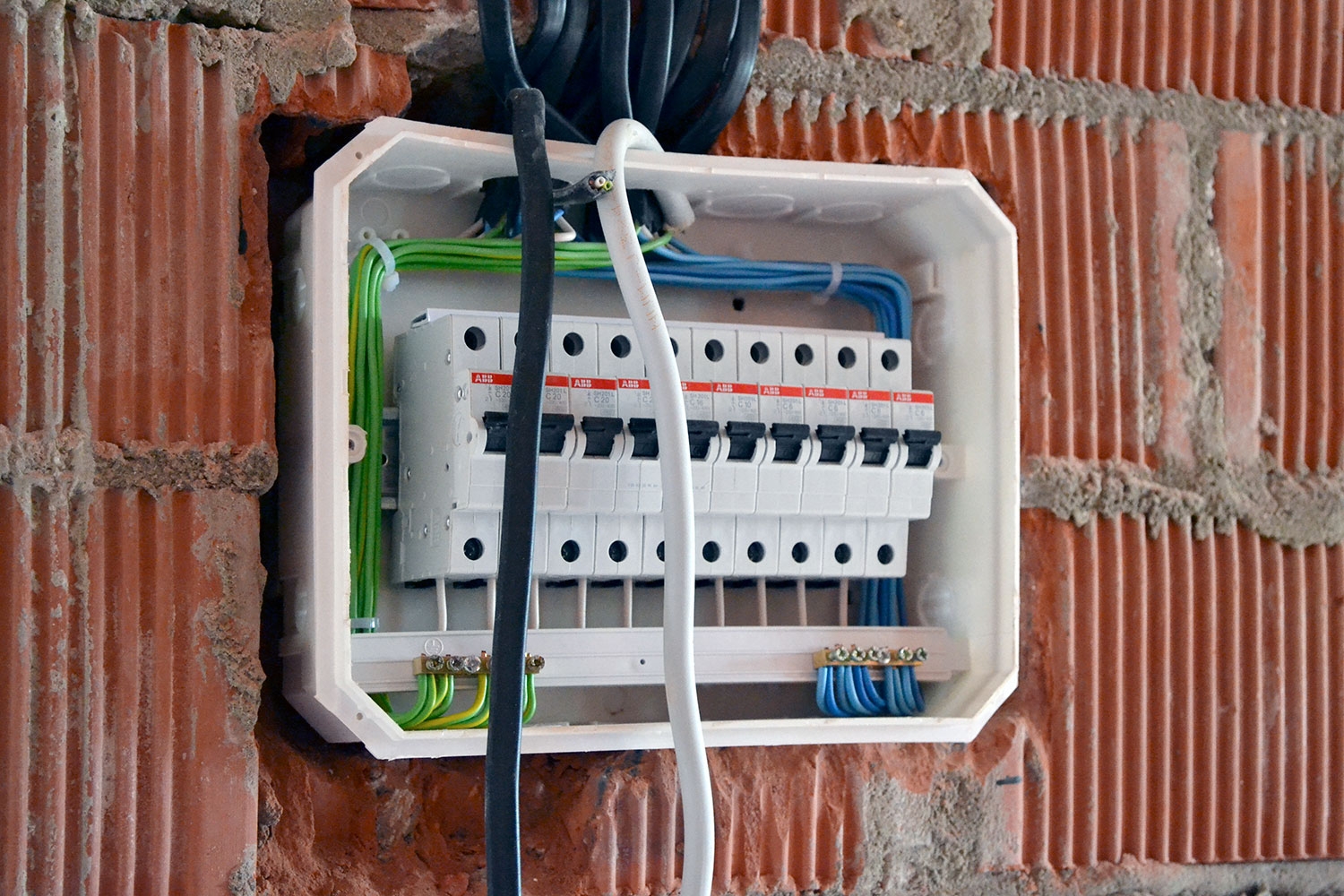

Монтаж распределительного щитка

Установка распределительного щитка должна производиться опытным мастером. Она включает в себя два этапа: подготовительный и основной.

Первый этап состоит из следующих манипуляций:

  • Проверяется наличие необходимых составляющих;
  • Корпус устанавливается на выбранное место;
  • Подготавливается вводной кабель, снимается верхний слой изоляции. Если проводка разветвлена и концов много, их необходимо промаркировать.

Второй этап подразумевает следующую последовательность действий:

  • Устанавливается вводной автомат.
  • Монтируется нулевая планка, куда подсоединяются провода с нулевой фазой, кроме тех, которые подключаться через УЗО.
  • Устанавливается счетчик (если он будет располагаться внутри квартиры).
  • Устанавливается общее УЗО для противопожарной защиты. В итоге получается входная группа, включающая в себя вводной автомат, счетчик и УЗО.
  •  Устанавливаются линейные автоматы. Они закрепляются на DIN-­рейке, после чего подсоединяются друг к другу гребенкой. Соединение производится через верхние клеммы, нижние используются для кабелей.
  • Устанавливаются линейные УЗО на группы. Аппарат может быть установлен на контур подключения с одним прибором (чаще всего стиральной машиной) или на несколько групп, например, на свет и розетки в определенной комнате. Через УЗО также подключаются линейные аппараты, дополнительно на эту группу должна быть установлена нулевая шина.
  • Устанавливаем заземляющую шину и подключаем к ней PE-провода от кабелей нагрузки. Если контур заземления не предусмотрен, защитные провода можно подключить к шине заземления, но делать это следует на общем щите в подъезде или на РП. Это позволит разделить защитный и рабочий ноль.
  • После установки и соединения всех элементов друг с другом и шинами, подключается вводной кабель. При однофазной сети у него будет три жилы: фаза, ноль рабочий и ноль защитный, при трехфазной жил уже будет пять – три фазы, ноль и защитный проводник. Фаза подсоединяется к вводному автомату, защитный ноль – к защитной шине, рабочий ноль – к нулевой шине. Далее фаза подключается к первому линейному автомату. При выходе фаза подключается к нагрузочному кабелю домашней сети. Если установлены дополнительные УЗО, фаза и ноль «раздаются» через них с применением нулевых шин.
  • После подсоединения питающего кабеля клеммники счетчика должны быть запломбированы инспектором.
