Какое может быть максимальное расстояние между винтовыми сваями

В малоэтажном строительстве винтовые сваи часто используют в качестве фундамента. Технология их монтажа достаточно проста, земляные работы сведены к минимуму, установка возможна в грунт любого типа. Параметры такого основания рассчитывают на стадии проектирования. Учитывают результаты инженерно-геодезических изысканий, особенности строительной площадки. Обязательно выполняют расчет свайного поля с подбором шага. На основании этого определяют нужное число винтовых свай, расстояние между ними, несущую способность фундамента.

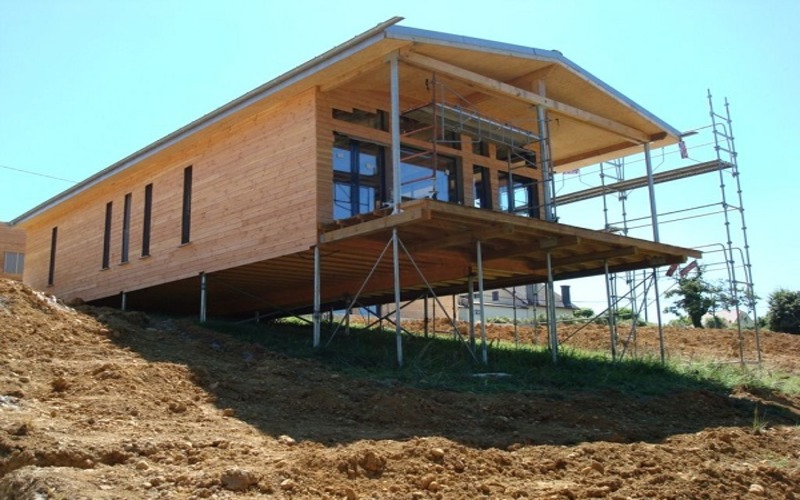

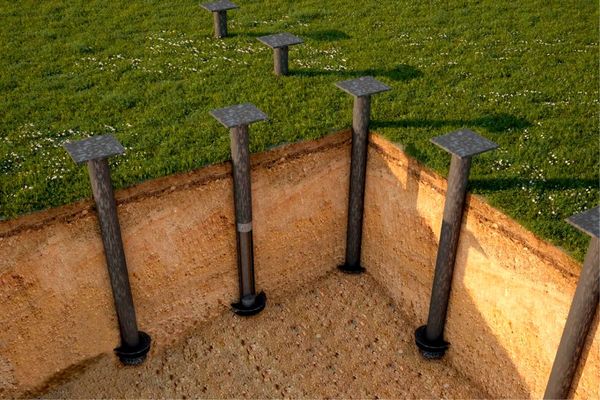

Особенности фундамента на сваях

Свайный фундамент подходит исключительно для зданий из легких материалов, к примеру, каркасников.

Монтаж осуществляют ручным, механизированным способом, а также с использованием специальной техники.

Алгоритм работ следующий:

1. Выбор строительной площадки. Удаление всей растительности. Важно, чтобы в этой зоне не проходили никакие коммуникации.
2. Выполнение разметки. Проводят ее в соответствии с проектом, где указано место под каждую сваю. Допустимая погрешность — максимум 2 см.
3. Собственно монтаж. Под каждую опору делают углубление 0,15-0,2 м. Это облегчит установку. В углубление помещают сваю и вкручивают.

Диаметр углубления должен быть меньше на 10 см, чем соответствующий параметр лопастей винтовой сваи.

Ручной способ вкручивания сваи

Перед началом монтажных работ опору собирают — в отверстие, имеющееся в верхней части сваи, вставляют лом. Впоследствии на него устанавливают рычаг с целью облегчить процесс вкручивания.

Опору легче вращать посредством длинного рычага. Роль последнего может играть 3 м труба. В землю столб должен входить ровно, поэтому процесс контролируют при помощи строительного уровня. Его прикладывают к свае при ввинчивании.

При непосредственном закручивании сваи два человека с противоположных сторон берутся за рычаг и начинают вращение против оси, передавая крутящий момент. Третий работник должен контролировать угол наклона. Полный оборот позволяет погрузить опору в землю на глубину около 0,2 м.

В начале работы могут возникнуть сложности — винт не будет поворачиваться. Чтобы разрешить проблему, углубляют скважину под опору сантиметров на 15. На рычаги увеличивают вертикальную нагрузку, подвесив на них дополнительный груз. Как только вращение станет свободным, груз убирают.

Механизация процесса завинчивания

Винтовые сваи большого диаметра и длины закручивают при помощи механизированных приспособлений. Они имеются в продаже, но чаще их изготавливают своими руками.

Состоит приспособление из следующих элементов:

· электрического инструмента — мотобура, дрели с двигателем мощностью не менее 2 кВт;
· понижающего редуктора на 4,7 кНм;
· переходников (2 шт.) объединяющих последовательно дрель, стержень, вывод редуктора;
· рычага.

Переходники из болта и головки аналогичных размеров делают для связи редуктора и силовой установки. В патрон дрели устанавливают болт, на редукторе закрепляют головку. Роль свайного переходника играет монтажный оголовок. Его надевают на опору, наконечник по всем параметрам должен соответствовать размерам вала редуктора.

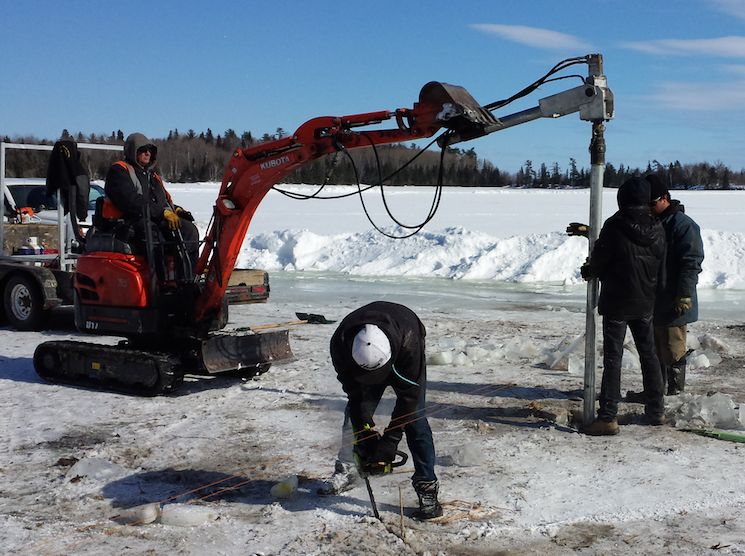

Спецтехника для монтажа свай

Современная техника автоматически закручивает сваи, строго контролирует их вертикальность. Посредством прижимных и подъемных домкратов сваи удерживаются в правильном положении.

Автоматические сваеверты, если у них нет полноприводного шасси, устанавливают в кузов грузовой машины. Питание установка получает от сети 380 V либо от генератора.

Факторы, влияющие на шаг свай

Шаг свай находится в прямо пропорциональной зависимости от их числа. Последний параметр рассчитывают, исходя из несущей способности одного стержня.

Учитывают такие факторы влияния:
· несущая способность почвы;
· размер лопасти, диаметр ствола;
· глубина завинчивания;

Расчет шага свай

Надежность фундамента напрямую зависит от шага монтажа винтовых свай. На опоры переносится вес постройки, а они передают нагрузки на грунт. Дистанция между фундаментными сваями зависит от общего веса строения и характеристик грунта.

Полезную нагрузку определяют по ТУ или СНиП. Так, жилой одноэтажный дом создает нагрузку около 150 кг на 1 м² площади. Нагрузки, создаваемые ветром и снегом, берут из справочников, исходя из региона строительства. Коэффициент запаса принимают 1,1-1,25.

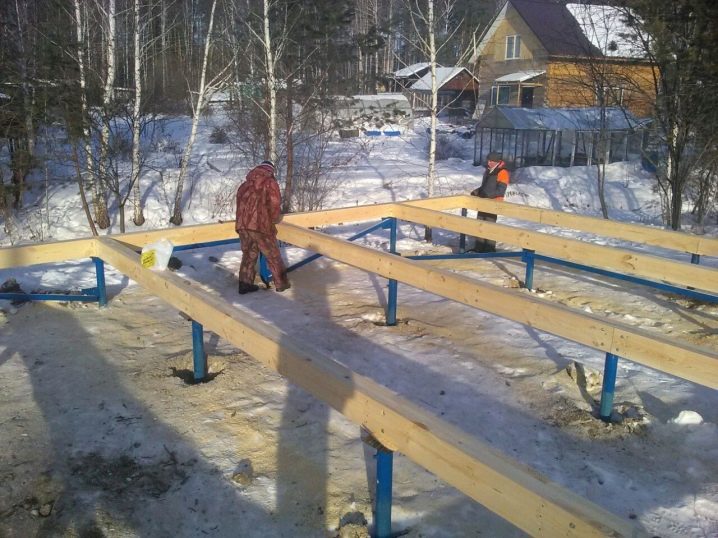

Сваи под дом из бруса или каркасный монтируют на максимальном расстоянии друг от друга 3 м. Часто дистанцию сокращают вплоть до 1 м. Точное расстояние можно определить только путем расчета. В случае строительства неответственных и временных зданий такой расчет допускается не делать.

При подсчете шага учитывают протяженность ростверковых балок, опорными точками для обоих концов которых является оголовок сваи. Это правило распространяется как на брусовый, так и на каркасный дом. Если предусмотрен бетонный ростверк, то оно не действует.

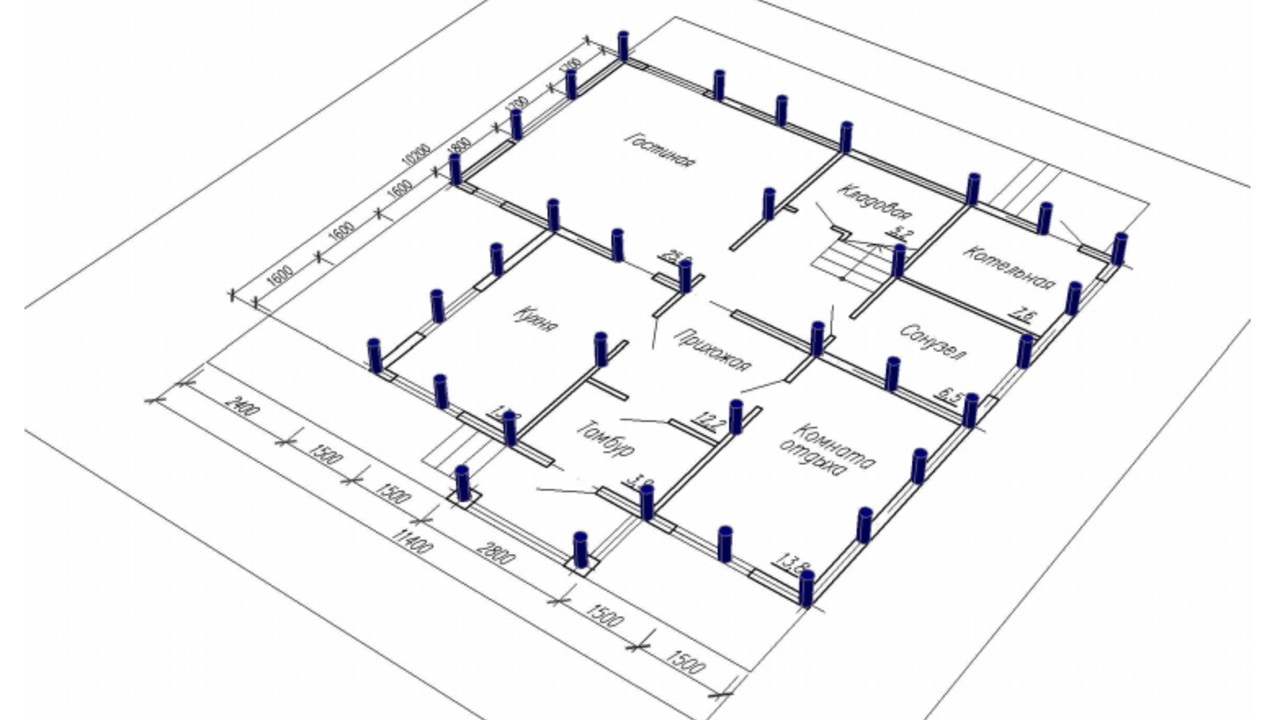

Винтовые сваи в плане

При условии правильно расставленных опор, нагрузка равномерно распределится под постройкой, что значительно снизит риск просадки. Отдельное внимание нужно уделить постройке со сложной геометрией в плане.

Располагают сваи на одинаковом расстоянии по длине стены. Они обязательно должны быть в зонах сочленения несущих стен, под ответственными узлами, по углам внутренним или внешним. Если это каркасное строение, то установка свай обязательна под столбами.
При расчете расстояния между металлическими опорами можно воспользоваться простым способом. На бумаге чертят прямоугольник, соответствующий плану дома.

Линии геометрической фигуры должны соответствовать стенам здания — внешним и несущим.
С целью равномерного распределения нагрузки на основание, линии следует разделить на одинаковые части длиной 1,5-3 м. Места, где должны находиться винтовые сваи — точки деления.

Схему с сохранением масштаба переносят на стройплощадку и при помощи нитей выполняют условную разметку стен. Места нахождения винтовых свай отмечают колышками.

Исходя из расположения в плане, выделяют 4 типа схем расположения свай:

1. Одиночная. Опоры расположены в углах, под несущими стенами.
2. Свайная лента. Расположение под несущими стенами с укороченным шагом вплоть до 0,5 м. Такой фундамент позволяет выдерживать и равномерно рассредоточивать большие нагрузки.
3. Свайный куст. Опоры находятся под групповыми, массивными индивидуальными конструкциями, под тяжелым оборудованием. Размер шага в этом случае не играет роли. Сваи могут быть установлены в каком угодно порядке. Важно, чтобы они присутствовали по всему периметру.
4. Свайное поле. Сваями заполнена площадь под плитой фундамента. Шаг составляет приблизительно 1 м. Этот вариант подходит для слабых грунтов и массивных объектов.

Первые две схемы наиболее часто используют для возведения частных домов и легких строений. Экспериментальным и практическим путем было определено оптимальное расстояние между сваями, оно равно 2 м. Подходит это для всех видов и размеров опорных конструкций, которые применяют в индивидуальном строительстве.

Такая величина не может быть универсальной для любого случая. Проекты должны рассчитываться применительно к индивидуальным обстоятельствам.

Расчет параметров винтового фундамента — процесс непростой. В каждом индивидуальном случае есть свои нюансы. Выработать общие правила сложно, поскольку существует множество факторов влияния. Решать эту проблему должны профессионалы. У них есть опыт, соответствующие навыки.
