Монтаж системы отопления мы начали сразу после завершения строительства коробки, обустройства черновых полов и штукатурки нескольких комнат, поскольку остро стоял вопрос переезда. Поскольку заявку на подключение газа можно подать только после ввода дома в эксплуатацию, было принято решение монтажа комбинированной системы (газ+электричество). На это можно особо не обращать внимание, поскольку после подключения газа электрический котел будет демонтирован.

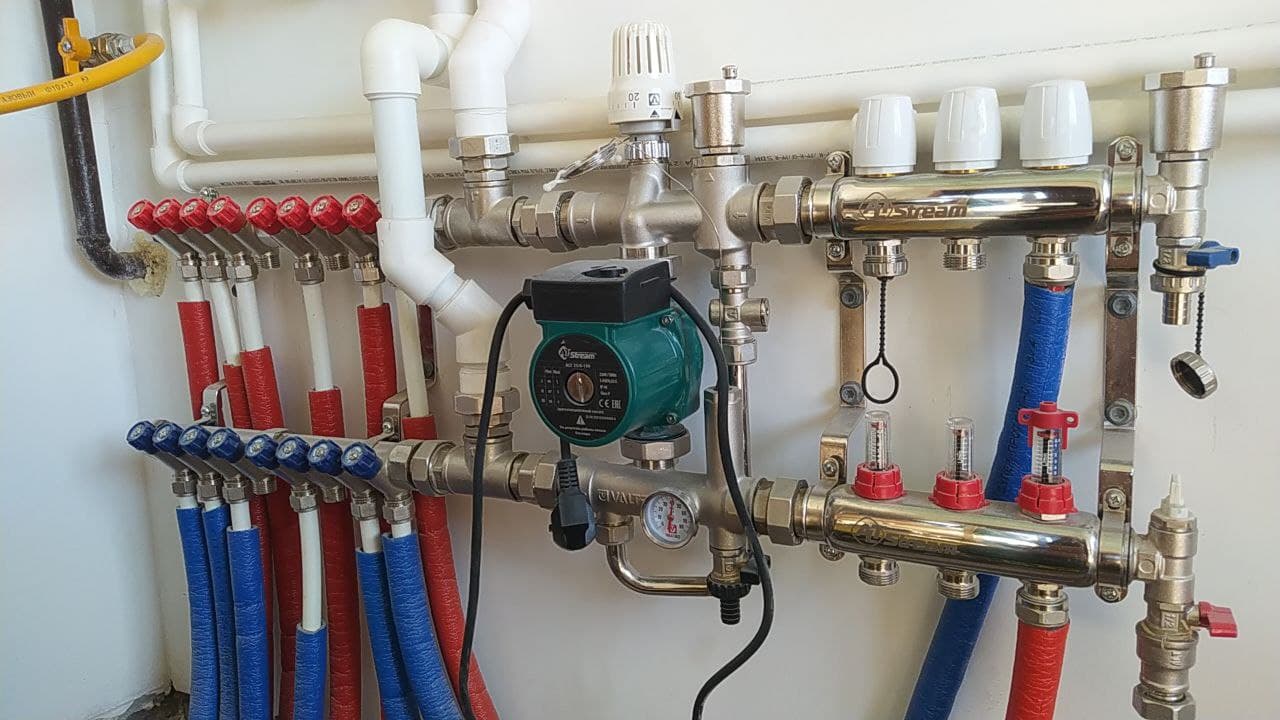

Вводные данные: дом из теплой керамики, 115 кв. м., 8 точек отопления. Узел разводки расположен на кухне исходя из особенностей планировки (в следующий раз буду делать отдельно, не понравилось), поэтому места для размещения катастрофически мало. Мы объединили коллекторную группу с системой теплого пола, добавив насосо-смесительный узел для корректного регулирования температуры.

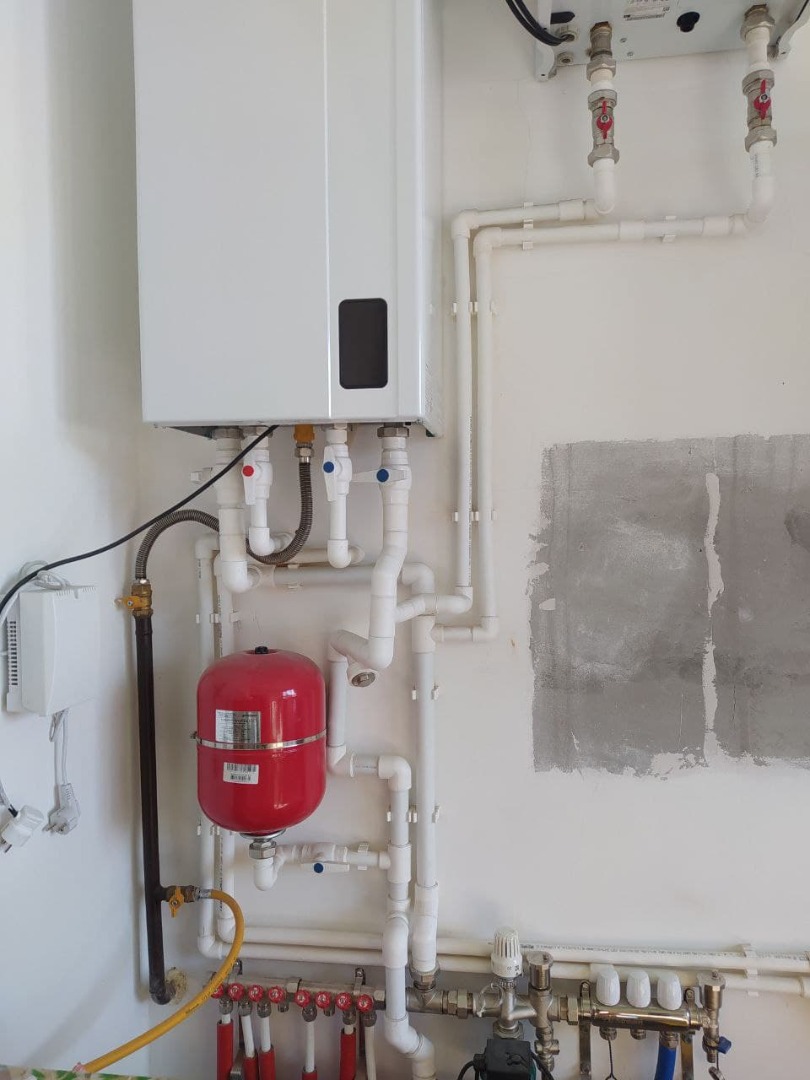

Газовый котел разместили по стандартам газовой службы — 140 см от чистового пола по нижней границе. Установили стабилизатор напряжения, что является одним из условий гарантии, добавили в систему косой фильтр для периодической очистки системы и гидроаккумулятор. Вообще гидробак в системе не предусмотрен, но временный электрический котел мы купили б/у, где встроенный вышел из строя, поэтому смонтировали выносной. Из-за его расположения (или из-за кривых рук, что более вероятно) узел бак-косой фильтр-кран-котел получился кривоватый, в дальнейшем есть желание его перепаять.

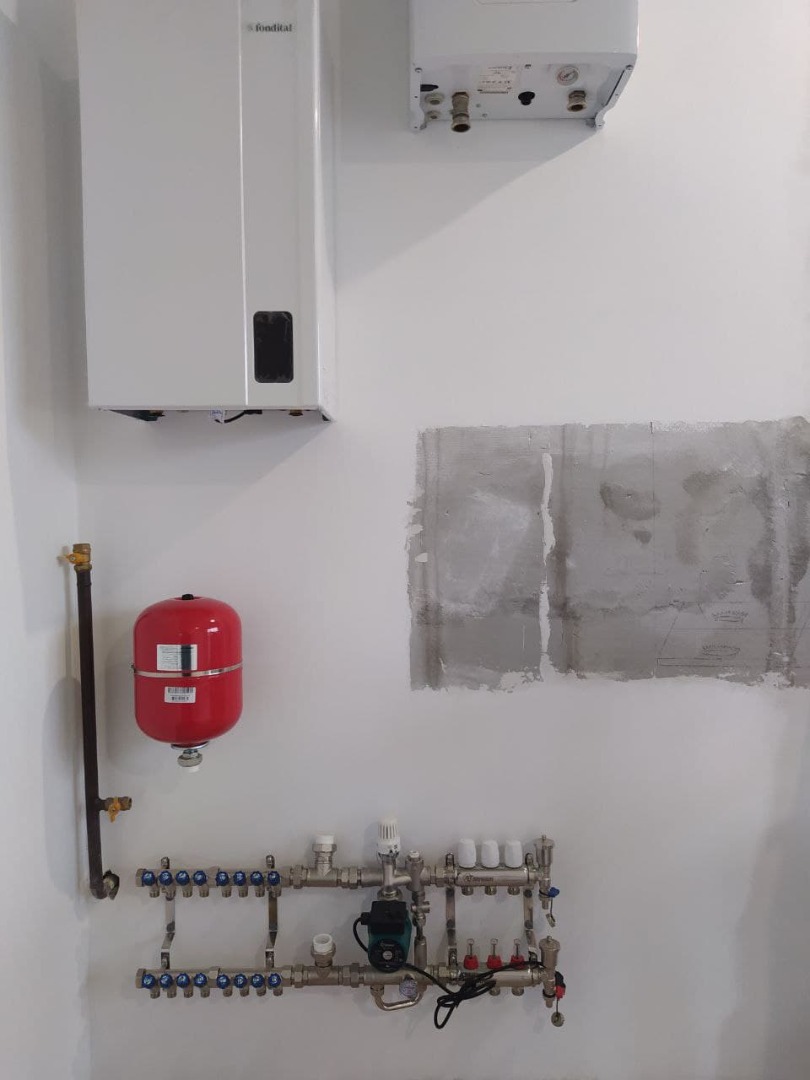

Электрокотел разместили в верхней части на случай, если подключение газа затянется, а уже будет готова кухонная мебель — он как раз скроется в верхних шкафах. Газовый котел скроется пеналом, а коллекторная группа — в нижних шкафах с беспроблемным доступом.

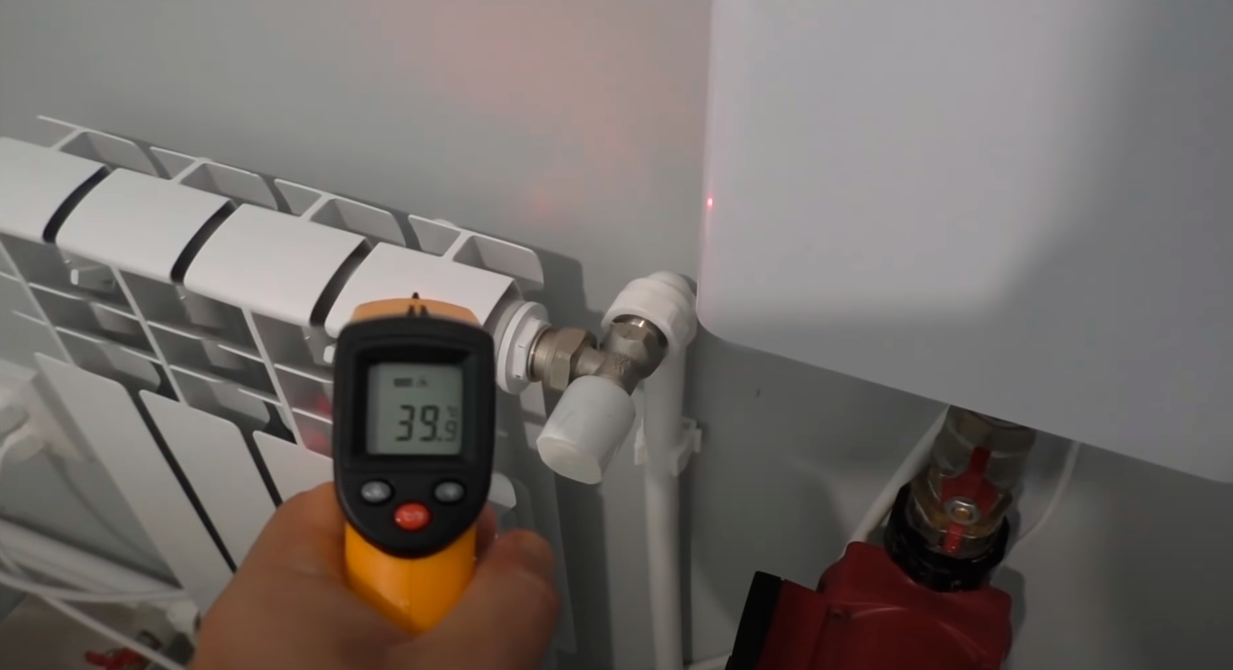

От коллекторной группы к радиаторам отопления выходит металлопласт диаметром 16 мм, изолированный в красных/синих оплетках. На радиаторах фиксируется опрессовочными фитингами. На каждом радиаторе на входе установлены термоголовки, предназначенные для автоматической коррекции нагрева воды в зависимости от фактической температуры, что исключает необходимость самостоятельного регулирования. В систему залита дистиллированная вода.
С момента подключения прошло более 5 месяцев, как раз полноценный отопительный сезон. За это время мы подключили 6 точек отопления, поскольку не все комнаты еще оштукатурены. Даже этого количества вполне достаточно при условии, что мы отапливаем 115 кв. м. электрокотлом Protherm на 9 кВт. В помещении поддерживается комфортная температура — 22-24 градуса. Сразу скажу, что электричеством отапливаться очень дорого — в пиковые морозы (-20) в месяц может выйти и 8 тыс., из которых около 2 тыс. — работа электрического бойлера для нагрева воды (что впоследствии перейдет на плечи газового котла) плюс бытовые электроприборы. По опыту тех, кому газ уже подключили, максимальная стоимость отопления с нагревом воды не должна превышать 4 тыс. Что касается работы и эффективности самой системы — вполне устраивает.
Её прикрутили на саморезы, а с боковых сторон сверху закрепили к обрешётке.
Для монтажа софитов со стороны стены прикрепили J профиль, а со стороны лобовой доски - J фаску. Между ними в паз вставили софит путём защëлкивания друг в друга. Предварительно напилили его на части болгаркой на 1 см меньше для теплового расширения.
Весь подшив получился перпендикулярно к стене. Остатками материала закрыли углы (немного не по технологии, правда). Готовый подшив сверху закрыли ветровой планкой, защитив от осадков подкровельное пространство.
Измеряли расстояние от стены до внутренней части угла и отпилили болгаркой панель на 1 см меньше для терморасширения. Вставили эту часть и зафиксировали саморезом с пресс шайбой на каждом брусе.
То же самое повторили с другими деталями, двигаясь к верху стены.
Нижняя часть сайдинга выходит вровень с выступающей частью пола. Образуется некрасивый стык. Его со всех сторон обыгрываем пластиковым уголком, а сверху металлическим, чтобы края террасной доски не откалывались. Всего сайдинга у нас ушло 13 кв. м. На эту часть работ у нас ушло 15 тыс. и два дня работы.
Под край передней части подложили кирпичики. Так получилось устойчивее. Проверили по уровню, чтобы не было наклона. Второй поддон положили на нижний в нахлëст, оставив примерно две трети на площадку. Чтобы ступеньки были повыше, под крайнюю часть подложили доску.
То же самое проделали с третьей ступенькой. Таким образом сверху получилась большая площадка. При желании можно было закрепить саморезами, но у нас и так конструкция плотная. Ещё мы закрыли большие щели между досками в поддонах узкими планками, чтобы ноги не проваливались.
Прикрутили горизонтальную планку таким образом, чтобы вокруг окна оставался зазор по 2 см для дальнейшего заполнения пеной. Под ней для устойчивости установили подпорки из бруса 100*100 мм. Они будут являться дополнительным крепежом для сендвич панелей. Достали стёкла из рамы, вставили её в наш проём, выровняли деревянными клиньями и внутри пластиковой рамы просверлили отверстия насквозь примерно через каждые 50 см и закрепили её дюбелями к деревянному основанию. Щель по периметру заполнили монтажной пеной и после высыхания удалили её избытки канцелярским ножом.
Осталось совсем ничего - зашить нашу террасу, сделать наличники и откосы!
Если поменять расположение вентилятора, то может получиться либо приточная система, либо вытяжная.
